Замена экрана ЖК-дисплея Brother PT-D200

Переверните устройство и нажмите на стрелки-указатели, расположенные в центре верхней части задней крышки, затем откиньте её.

Извлеките шесть батареек типа ААА.

Используйте отвёртку Helping Hand 1/4", чтобы вывернуть шесть угловых винтов длиной 3/16".

Закройте заднюю крышку, переверните устройство и разъедините верхнюю половину от нижней, как показано на изображении.

Будьте осторожны при подъёме верхней части устройства: половины соединены шлейфом.

Аккуратно извлеките шлейф из разъёма на печатной плате.

Шлейф очень хрупкий.

Отключите двухконтактный пластиковый разъём от печатной платы.

Тяните разъём аккуратно, чтобы не повредить плату.

Используя отвёртку Helping Hand 1/4", выверните два винта длиной 3/16" с печатной платы.

Отожмите два чёрных фиксатора, удерживающих шлейф дисплея. Для освобождения потяните фиксаторы в сторону шлейфа.

Отсоедините шлейф ЖК-дисплея от печатной платы.

На верхней части устройства находятся четыре серых фиксатора, удерживающих лицевую панель. Два верхних фиксатора обозначены кружками на изображении. Два других находятся в противоположных углах устройства.

Сожмите фиксаторы попарно — сначала верхние, затем нижние — чтобы снять лицевую панель.

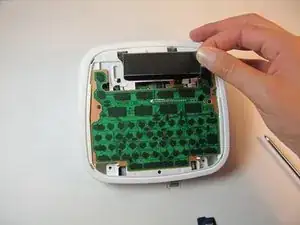

Снимите резиновую клавиатуру с устройства.

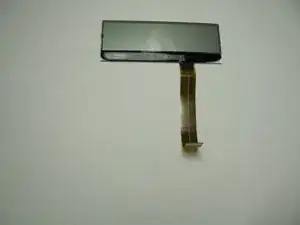

Поднимите экран ЖК-дисплея, чтобы извлечь его.
