Замена передней панели Brother PT-D200

Переверните устройство и нажмите на указательные стрелки, расположенные в центре верхней части задней крышки, затем потяните её, чтобы открыть.

Извлеките шесть элементов питания AAA.

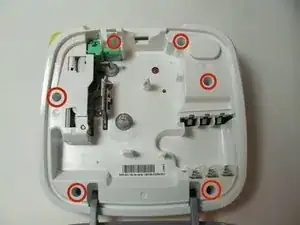

Используйте отвёртку Helping Hand 1/4" для выкручивания шести угловых винтов 3/16".

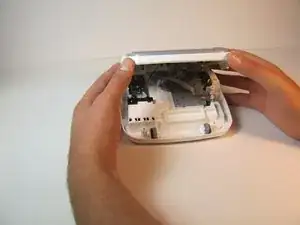

Закройте заднюю крышку, затем переверните устройство и разделите верхнюю и нижнюю половины, как показано.

Будьте осторожны при подъёме верхней части устройства — две половины соединяет ленточный кабель.

Аккуратно вытащите ленточный кабель из печатной платы.

Ленточный кабель очень хрупкий.

Снимите двухконтактный пластмассовый разъём с печатной платы.

Аккуратно вытяните двухконтактный разъём, чтобы не повредить плату.

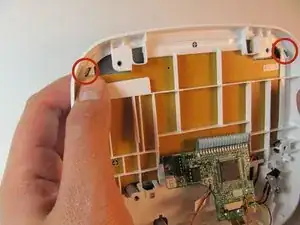

В верхней части устройства находятся четыре серых защёлки, фиксирующие переднюю панель. Две верхние защёлки обведены на изображении. Ещё две расположены в других углах устройства.

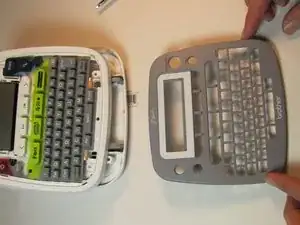

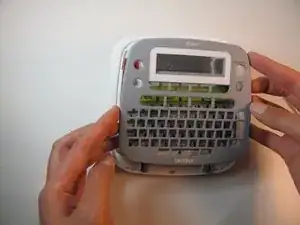

Сожмите защёлки по две, сначала верхние, затем нижние, чтобы отщёлкнуть переднюю панель.
