Замена порта зарядки Dymo LabelManager 160
Если порт зарядки стал нечувствительным или ослабленным, возможно, его пора заменить или отрегулировать. Этот гид предоставляет пошаговые инструкции по доступу и замене порта зарядки.
Шаг 1
Поставьте устройство лицом вниз, чтобы получить доступ к отсеку для батарей.
Шаг 2
Снимите крышку отсека, чтобы открыть доступ к батареям. Извлеките 6 старых батарей.
Шаг 3
Чтобы открыть отсек картриджа, просто поднимите переднюю часть устройства.
Шаг 4
С помощью отвертки Phillips #0 удалите четыре винта 1.3 мм из отсека для картриджа и два винта 1.2 мм из отсека для батарей.
Шаг 5

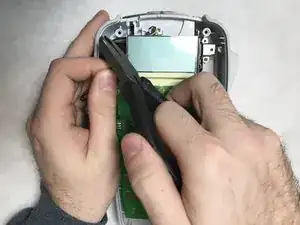

С помощью лопатки или другого инструмента поднимите и снимите переднюю часть устройства. Это следует сделать по всему периметру устройства, чтобы обе части правильно разделились.
Шаг 6
Осторожно снимите резиновую клавиатуру с устройства.
Шаг 7

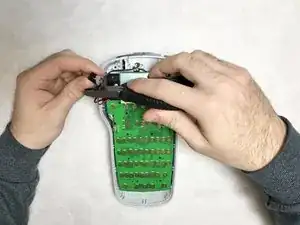

Используйте кусачки для проводов или ножницы, чтобы отрезать провода, соединенные с портом зарядки, и снимите порт зарядки.
Шаг 8
Используйте инструменты для снятия изоляции, чтобы зачистить концы каждого провода.
Шаг 9

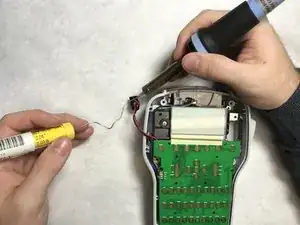

Припаяйте черный провод к нижнему контакту нового порта зарядки. Припаяйте красный провод к верхнему контакту нового порта зарядки. Смотрите следующую ссылку для получения советов по пайке: Как паять и распаивать соединения
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
