Ремонт поворотного регулятора громкости на игровой клавиатуре Razer Huntsman Elite

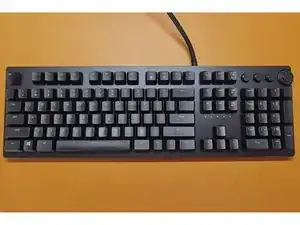

Вид на клавиатуру сверху.

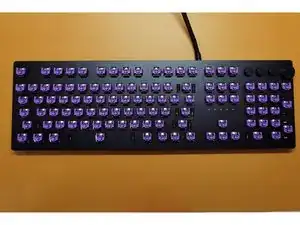

Снимите все верхние панели клавиш, потянув их прямо вверх.

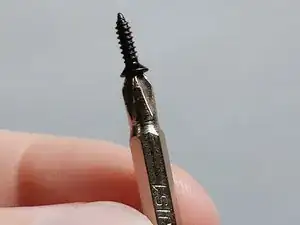

Между клавишными переключателями находятся 18 винтов JIS-1. Удалите все винты (см. красные круги). Будьте крайне осторожны при использовании крестовой отвертки Phillips-1 вместо JIS-1, поскольку Phillips может повредить винты JIS.

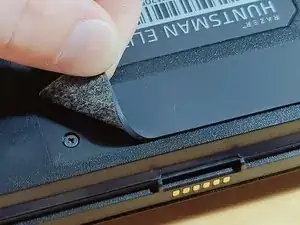

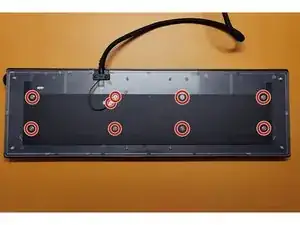

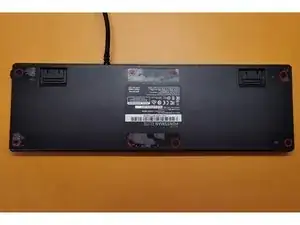

Под шестью резиновыми ножками находятся восемь винтов JIS-1, которые необходимо удалить. Края ножек можно приподнять, чтобы получить доступ к винтам, не снимая ножки полностью. Небольшая отвертка с плоским жалом поможет приподнять уголки.

Осторожно подденьте черную крышку, отводя её вверх от основного корпуса. Следите, чтобы не повредить провода.

Похоже, я забыл сделать снимки этого шага.

Девять винтов JIS-1 фиксируют заднюю LED-плату логики. Удалите все винты.

Задняя LED-плата соединена с основной печатной платой кабелем. Аккуратно отключите кабель.

Прозрачная пластиковая прокладка плотно защёлкнута на главной раме с помощью маленьких пластиковых фиксаторов по всему внешнему краю. Используйте инструмент «джимми», чтобы аккуратно снять панель.

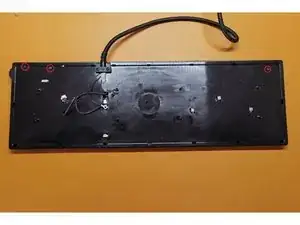

Три крошечных винта JIS-000 крепят основную раму к печатной плате. Удалите винты, отмеченные красным, перед тем как разъединять их.

К плате подключено два кабеля. Осторожно разъедините основную раму и плату, затем сначала отключите нижний кабель.

После отключения нижнего кабеля плату можно перевернуть, чтобы легко отключить верхний кабель.

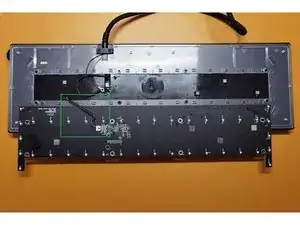

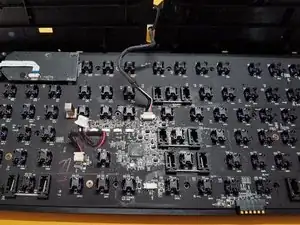

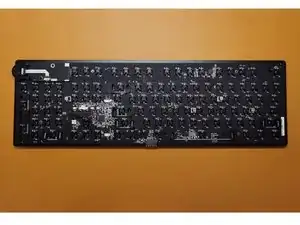

Теперь логическая плата открыта и может быть очищена.

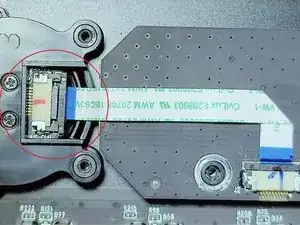

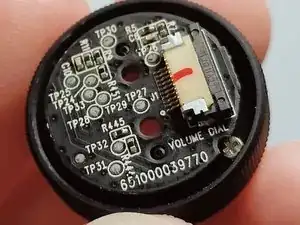

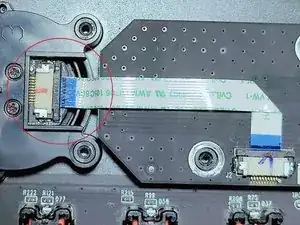

Отключите FFC от сборки регулятора громкости: отведите чёрный фиксатор от белого корпуса разъёма и выньте FFC из разъёма.

Прошу быть очень осторожным при обращении с FFC!

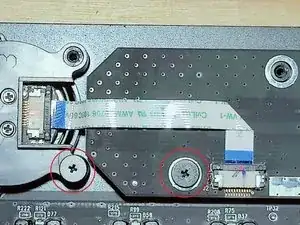

Здесь два винта JIS-000, но необходимо удалить только левый.

Примечание: На последующих фотографиях будет видно, что я удалил оба винта и плату расширения. В тот момент я не знал, что снимать плату расширения не требуется.

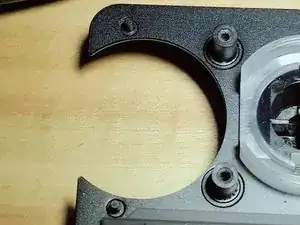

После того как вы убедились, что FFC отключён и аккуратно отведён в сторону, осторожно приложите строго вертикальное усилие к сборке носителя регулятора громкости. Будьте очень внимательны, чтобы не повредить два маленьких направляющих пластиковых штыря с левой стороны.

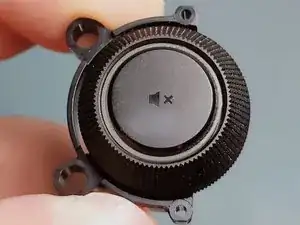

Обратите внимание на ориентацию значка кнопки отключения звука относительно больших направляющих отверстий с левой стороны. Это важно помнить при обратной сборке.

Два винта JIS-000 крепят сборку регулятора к его носителю. Удалите оба винта.

Примечание: Теперь кнопка отключения звука будет свободно перемещаться и выпадет из сборки регулятора. Храните её в безопасном месте до обратной сборки.

ОСТОРОЖНО: Начиная с этого места, всё становится более рискованно, поэтому проявляйте максимальную осторожность.

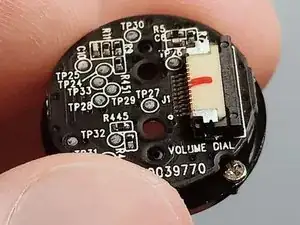

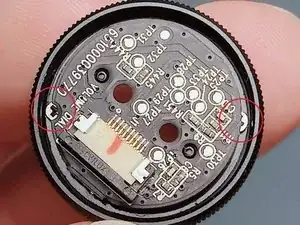

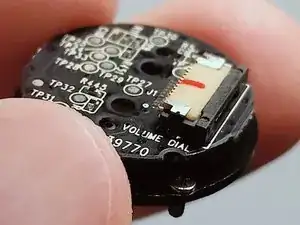

Два скрытых винта JIS-000 крепят сборку платы к рифлёному внешнему кольцу. Обратите внимание, что на одной стороне платы, рядом с разъёмом FFC, имеется небольшой вырез в подложке платы. Он предназначен для доступа к двум винтам. Поверните сборку платы так, чтобы этот вырез совпадал с каждым из винтов, и удалите их.

ПРИМЕЧАНИЕ: Вам не нужно полностью удалять винты прямо сейчас. Убедитесь лишь, что они больше не удерживают плату во внешнем кольце.

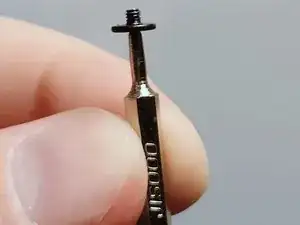

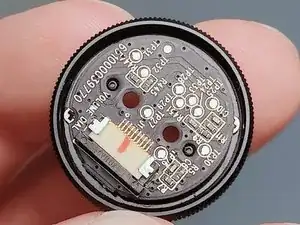

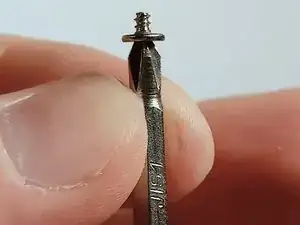

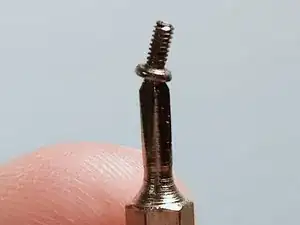

Аккуратно удалите два винта JIS-000 с узла энкодера. Рекомендуется использовать пинцет с игольчатыми губками для помощи в этом. Совмещение паза печатной платы с винтами поможет при их удалении.

ОСТОРОЖНО: При вращении платы с ослабленными винтами убедитесь, что головки винтов плотно прилегают к пластиковому узлу энкодера и не касаются печатной платы. Если головки винтов касаются платы во время вращения, они могут заклинить и повредить её.

ПРЕДУПРЕЖДЕНИЕ: Здесь находятся самые хрупкие детали. Будьте предельно осторожны!

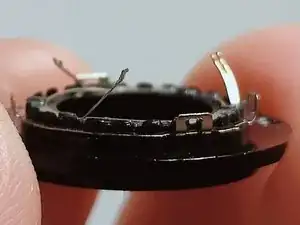

Если посмотреть в центр узла, можно заметить четыре небольших металлических язычка, соединяющих верхнюю и нижнюю части. Используйте шлицевую отвёртку с прецизионным наконечником, чтобы аккуратно отсоединить каждый язычок. Вам нужно будет приложить небольшое усилие разъединения, чтобы предотвратить повторное защёлкивание язычков при переходе к следующему.

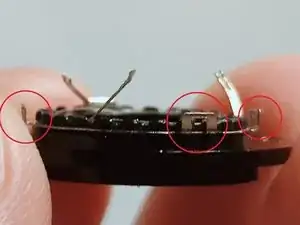

ПРИМЕЧАНИЕ: На изображении показано три металлических язычка, а сделано оно после разделения двух половинок энкодера.

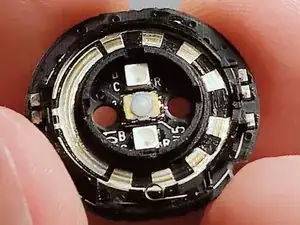

На половинке, где нет печатной платы, должны быть видны три щётки, которые контактируют со следами энкодера на другой половинке узла. Используя прецизионную шлицевую отвёртку, аккуратно отогните эти щётки наружу, чтобы они выступали дальше в воздух.

Не перегибайте щётки слишком сильно. Угол изгиба, показанный на изображении, уже близок к предельному. Не превышайте угол, показанный здесь.

ПРИМЕЧАНИЕ: Я не подумал об этом этапе до начала написания инструкции, поэтому не выполнил его на своей клавиатуре. Тем не менее, регулятор громкости работает. Иногда он всё ещё немного путает направление вращения, но это незначительно и не вызывает проблем. Не могу не задаться вопросом, стал бы он работать идеально, если бы я всё-таки это сделал.

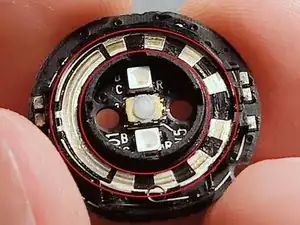

С помощью ватной палочки и изопропилового спирта аккуратно очистите следы энкодера (область между двумя красными кругами на изображении). Цель — удалить существующую диэлектрическую смазку.

После очистки нанесите новую диэлектрическую смазку на следы энкодера. Нанесите примерно такое же количество, какое было удалено при очистке. Небольшой избыток не повредит, если не переборщить.

ОСТОРОЖНО: Будьте предельно осторожны, чтобы не сдвинуть маленькую пружину на внешнем краю.

На стороне энкодера без платы с одной стороны имеется увеличенная металлическая область (я не сделал на неё снимок), которая должна совпадать с квадратным участком на стороне платы, где находится пружина. Аккуратно совместите две половины энкодера, убедившись, что щётки касаются следов энкодера.

Аккуратно соедините обе части, чтобы четыре металлических язычка защёлкнулись и надёжно скрепили узел.

Убедитесь, что плата может свободно поворачиваться, как это было до разборки, и что все четыре язычка надёжно зафиксированы.

Вставьте два винта JIS-000 в узел энкодера, используя паз на плате для лучшего доступа.

Поверните плату так, чтобы паз совместился с одним из винтов.

Установите узел энкодера в рифлёное внешнее кольцо. Убедитесь, что винты совпадают с резьбовыми отверстиями на нижней стороне рифлёного кольца.

Затяните винт, который в данный момент совмещён с пазом платы.

ОСТОРОЖНО: Будьте предельно осторожны при вращении платы для совмещения второго винта. Винт может зацепиться за плату и повредить её.

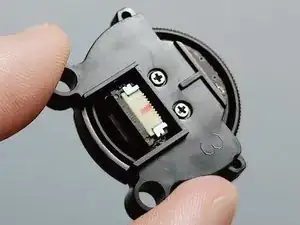

Вставьте кнопку отключения звука в узел регулятора. Она вставляется только двумя способами. Убедитесь, что значок динамика на иконке отключения звука расположен с той же стороны узла, что и коннектор FFC на печатной плате.

Удерживая кнопку отключения звука от выпадения, вставьте узел регулятора в несущий корпус. Он вставляется только одним способом из-за наличия коннектора FFC.

Удерживая кнопку, вставьте и затяните два винта JIS-000.

Аккуратно совместите узел несущего корпуса с четырьмя направляющими штифтами и плавно вдавите его на место. Особую осторожность проявляйте с двумя более мелкими штифтами.
