Комплект блока питания для Apple AirPort Express Base Station

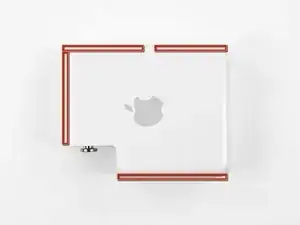

Отметьте или запомните кромки, которые необходимо разрезать, чтобы открыть корпус AirPort Express.

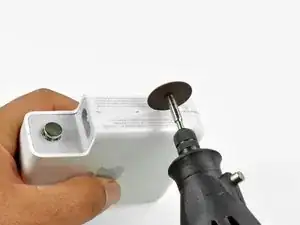

Используйте дремель с тонким режущим битом, чтобы медленно прорезать отмеченные кромки. Режьте равномерно по середине кромок и делайте несколько мелких проходов, чтобы не повредить компоненты внутри.

Если при резке появляются искры, это означает, что вы прорезаете экраны электромагнитных помех. Немедленно уменьшите глубину реза, чтобы избежать дальнейшего повреждения.

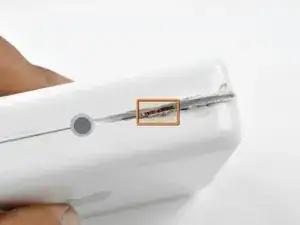

Будьте особенно осторожны при резке рядом со светодиодом, так как силовые провода проходят прямо у стенки корпуса. Провода выделены оранжевым на третьем изображении. Перерезание этих проводов может сделать ремонт крайне сложным.

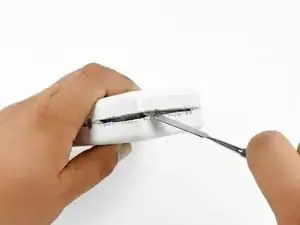

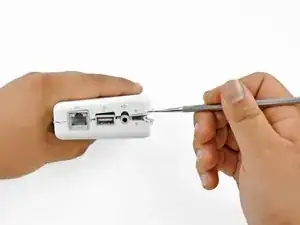

Используйте металлическую лопатку или поддёргивающее приспособление, чтобы начать поддевать половинки корпуса.

Не вводите поддевательное приспособление слишком глубоко в корпус, так как это может повредить экраны EMI или другие компоненты.

Корпус будет наиболее туго держаться рядом с серым входом питания, так как эта деталь приклеена к половинкам корпуса. Сначала сосредоточьтесь на разделении других частей корпуса.

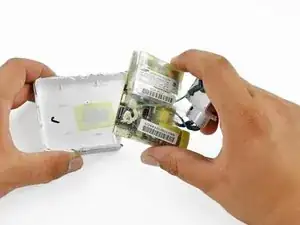

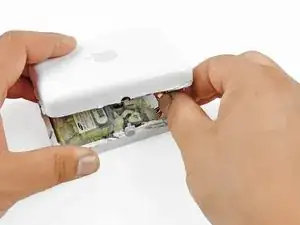

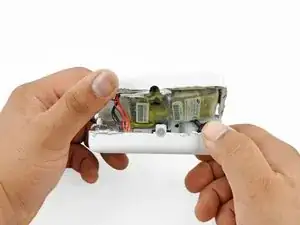

Когда половинки корпуса ослабнут, используйте руки, чтобы раскрыть корпус.

Не пытайтесь полностью разделить половинки корпуса, так как они всё ещё соединены проводами.

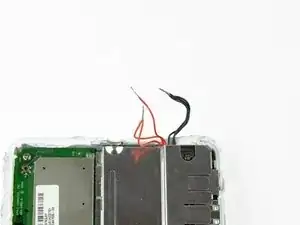

Проследите красный, оранжевый и чёрный силовые провода до их разъёма на блоке питания.

Отключите силовые кабели от блока питания.

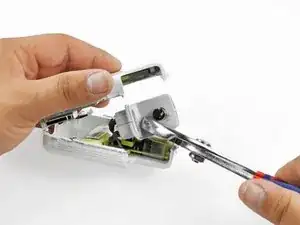

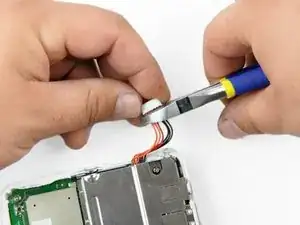

Снимите серый вход питания с той половинки корпуса, к которой он всё ещё прикреплён. Используйте плоскогубцы, чтобы покачивать вход питания взад‑вперёд, пока он не оторвётся от клея.

Завершите разделение половинок корпуса.

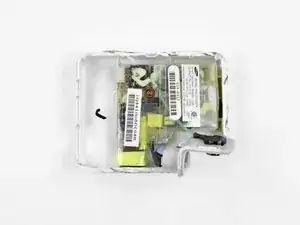

Блок питания прикреплён к верхней половинке корпуса одним винтом Phillips 5,38 мм.

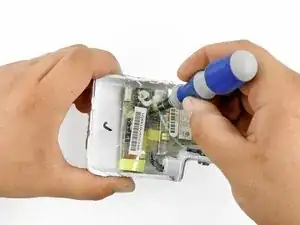

Используйте крестовую отвёртку №1, чтобы выкрутить винт, затем снимите блок питания.

Не потеряйте этот винт. Он понадобится для закрепления нового блока питания на верхней половинке корпуса.

Печатная плата (PCB), входящая в комплект, может быть спаяна с любыми дорожками, которые Вы выберете. Однако мы определили, что использование следующих дорожек обеспечивает аккуратное решение с низким профилем.

Земля

5 В

3,3 В

«Регулировка»

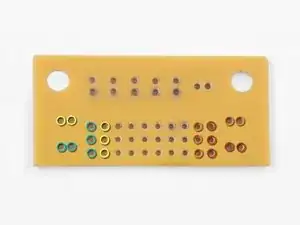

Ниже приведены рекомендуемые расположения отверстий для компонентов, хотя их можно размещать в любом отверстии вдоль соответствующих дорожек.

0,1 µF конденсатор

1 µF конденсатор

240 Ом резистор

390 Ом резистор

Вывод 1 стабилизатора напряжения

Вывод 2 стабилизатора напряжения

Вывод 3 стабилизатора напряжения

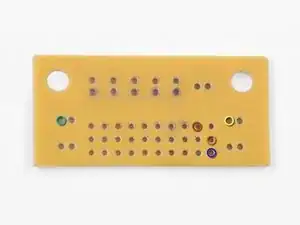

Рекомендуется припаять входные и выходные провода питания в следующих местах, хотя их также можно припаять в любое сквозное отверстие вдоль соответствующей дорожки.

Плюс блока питания

Минус блока питания

5 В выход

3,3 В выход

Земля выход

Стабилизатор напряжения имеет 3 вывода:

Вывод 1: V in (5 В)

Вывод 2: V out (3,3 В)

Вывод 3: «Регулировка»

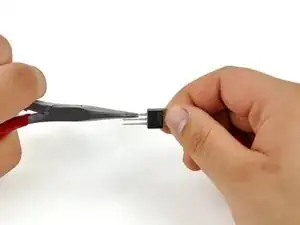

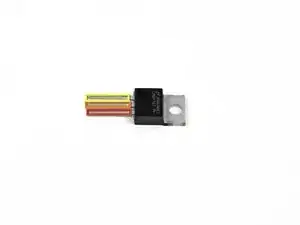

Используйте плоскогубцы, чтобы аккуратно согнуть вывод 1 вниз на 90°, вывод 3 вверх на 90° и вывод 2 вверх настолько, чтобы он не касался вывода 3.

Не беспокойтесь о точных углах — возможно, придётся подправить выводы при установке микросхемы на плату.

Не сгибайте и не разгибайте выводы многократно, так как повторные сгибы ослабят металл и в конце концов приведут к поломке.

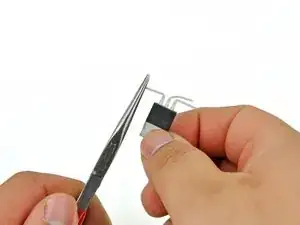

С помощью тонкогубцев согните только кончики (приблизительно 2 мм) выводов на 90° вверх так, чтобы они были направлены в ту же сторону, что и лицевая часть микросхемы.

Если согнуть слишком большую часть выводов, они не смогут достать до назначенных отверстий.

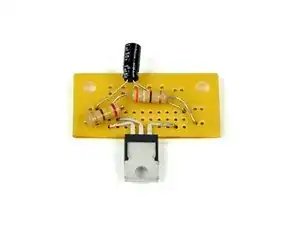

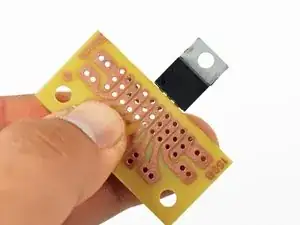

Вставьте выводы стабилизатора напряжения в отверстия, указанные в шаге 7. При необходимости отрегулируйте выводы.

Сверху платы через верхнюю сторону должно торчать лишь небольшое количество вывода. Если выводы не проходят сквозь плату, отрегулируйте сгибы выводов, чтобы они проходили.

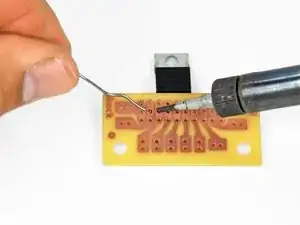

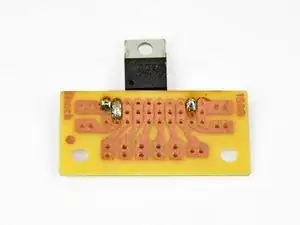

Припаяйте выводы к плате с печатной стороны PCB.

Не уверены в правильной технике пайки сквозных отверстий? Ознакомьтесь с нашим руководством по технике. Вы также можете использовать тонкий кусок провода и потренироваться на отверстии в неиспользуемой дорожке.

Старайтесь паять быстро и аккуратно. Длительное воздействие тепла на выводы компонентов может передать достаточно тепла, чтобы их повредить.

Вставьте выводы резистора номиналом 390 Ом в отверстия, обозначенные на шаге 7. На резисторе будут кольца оранжевого, серого, коричневого и золотого цветов. Полярность резистора значения не имеет.

Убедитесь, что выводы проложены так, чтобы не закрывать какие-либо обозначенные отверстия на шагах 7 и 8.

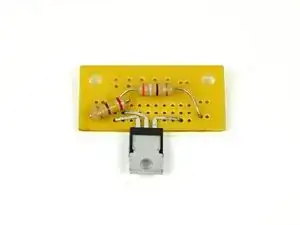

Припаяйте резистор к печатной плате и обрежьте выступающие выводы.

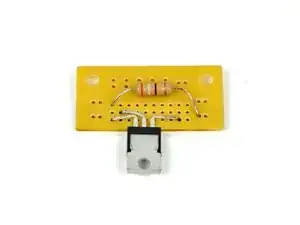

Вставьте выводы резистора номиналом 240 Ом в отверстия, обозначенные на шаге 7. На резисторе будут кольца красного, жёлтого, коричневого и золотого цветов. Полярность резистора значения не имеет.

Убедитесь, что выводы проложены так, чтобы не закрывать необходимые отверстия на шагах 7 и 8. Также не допускайте контакта выводов с выводами других компонентов.

Припаяйте резистор к печатной плате и обрежьте выступающие выводы.

Вставьте выводы конденсатора ёмкостью 1 µF в отверстия, обозначенные на шаге 7. На конденсаторе имеются маркировки, указывающие его ёмкость. Полярность конденсатора значения не имеет.

Убедитесь, что выводы проложены так, чтобы не закрывать необходимые отверстия на шагах 7 или 8. Также не допускайте контакта выводов с выводами других компонентов.

Припаяйте конденсатор к печатной плате и обрежьте выступающие выводы.

Вставьте выводы конденсатора ёмкостью 0.1 µF в отверстия, обозначенные на шаге 7. На конденсаторе имеются маркировки, указывающие его ёмкость. Полярность конденсатора значения не имеет.

Убедитесь, что выводы проложены так, чтобы не закрывать необходимые отверстия на шагах 7 и 8. Также не допускайте контакта выводов с выводами других компонентов.

Припаяйте конденсатор к печатной плате и обрежьте выступающие выводы.

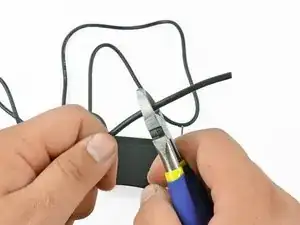

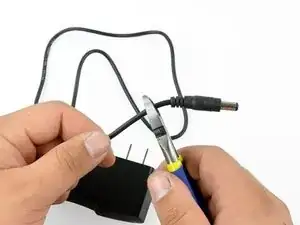

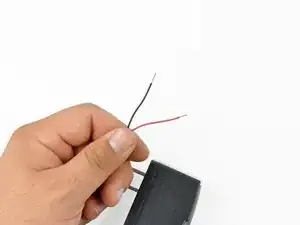

Обрежьте провод питания, входящий в комплект.

Вы можете укоротить провода блока питания до любой желаемой длины, чтобы уменьшить беспорядок.

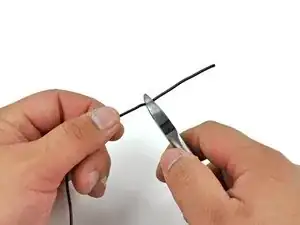

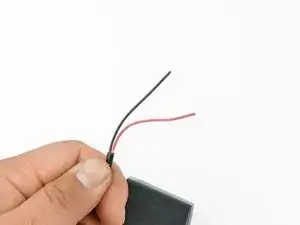

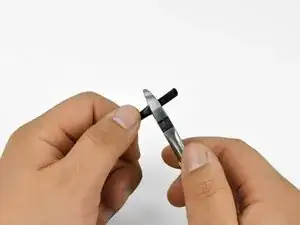

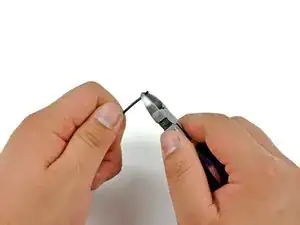

Снимите внешнюю изоляцию с проводов. Для этого можно использовать стрипперы подходящего размера или аккуратно надрезать внешнюю изоляцию плоскогубцами для резки проводов.

Снимите изоляцию примерно на 7 мм, стараясь не повредить жилу провода.

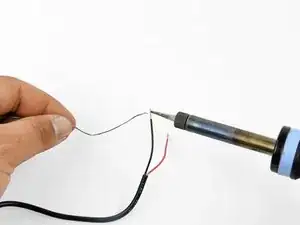

Ополируйте обнажённые жилы припоем (предопаяйте), чтобы придать им жёсткость и предотвратить расслаивание при проталкивании через отверстия печатной платы.

Предопайка — это покрытие или заполнение проводов припоем для улучшения пайки. Убедитесь, что предопайка не образует комков, иначе провод не пройдёт через отверстия платы. При необходимости обрежьте провод так, чтобы он помещался в отверстия.

Вставьте выводы питания через отверстия, обозначенные на шаге 8. Вставьте провода до упора, чтобы изоляция прилегала к плате.

Припаяйте провода к печатной плате и обрежьте выступающие концы.

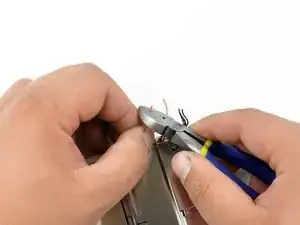

Обрежьте разъём с проводов питания в нижней половине корпуса AirPort Express.

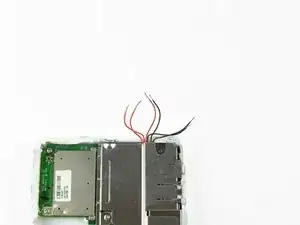

Снимите примерно 5 мм изоляции с каждого провода, стараясь не перерезать жилы.

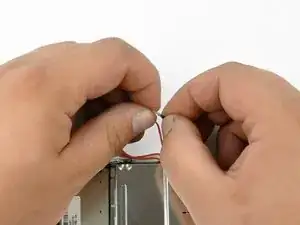

Скрутите оголённые концы проводов одинакового цвета вместе.

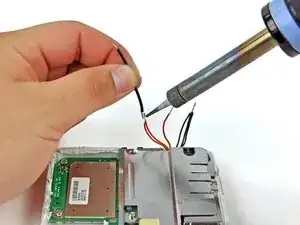

Предопаяйте оголённые концы проводов для их соединения.

Разрежьте прилагаемый провод длиной 150 мм на 3 равные части по 50 мм.

Снимите примерно 5 мм изоляции с обоих концов каждого из трёх отрезков провода.

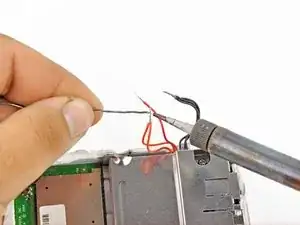

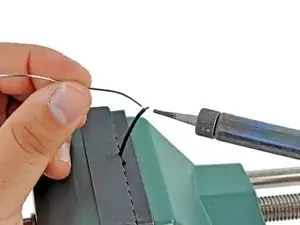

Зафиксируйте один провод и предопаяйте оба его конца. Повторите для оставшихся двух проводов.

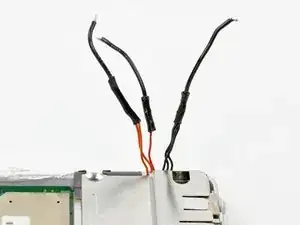

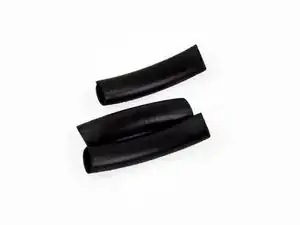

Разрежьте прилагаемую термоусадочную трубку на 3 кусочка одинаковой длины.

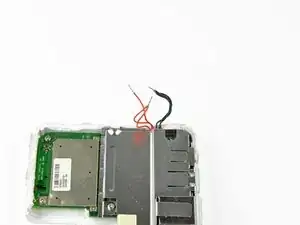

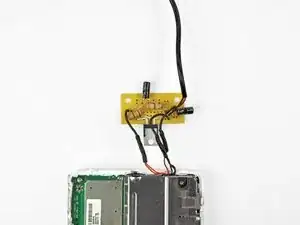

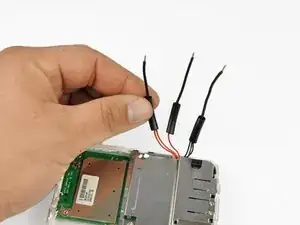

Вставьте и припаяйте провода с платы AirPort в соответствующие отверстия печатной платы.

Провод с красной изоляцией подключается к выходному отверстию 5 В, обозначенному в шаге 8.

Провод с оранжевой изоляцией подключается к выходному отверстию 3,3 В, обозначенному в шаге 8.

Провод с чёрной изоляцией подключается к выходному отверстию заземления, обозначенному в шаге 8.

После пайки этих проводов — подходящее время для быстрого теста нового блока питания. Включите блок питания и проверьте, загорается ли светодиод на нижней половине корпуса. Если да — блок питания работает. Если нет — немедленно отключите питание и проверьте все соединения.

Вы можете проверить выходные напряжения мультиметром, измерив напряжение на паяных соединениях красного (5 В) и оранжевого (3,3 В) проводов, используя паяное соединение чёрного провода как землю. Допустимые отклонения — не более 0,3 В.

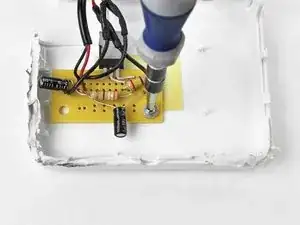

Закрепите печатную плату в верхней половине корпуса, используя оригинальный винт Филлипс #1 длиной 5,38 мм и приложенную шайбу.

Не затягивайте винт слишком сильно, иначе вы сломаете отверстие под винт.

Убедитесь, что плата ориентирована так, чтобы регулятор напряжения был направлен в сторону, где раньше находился серый разъём питания.

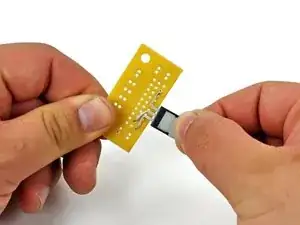

Снимите белую защитную плёнку с термопрокладки, осторожно, чтобы не оторвать термопрокладку от радиатора.

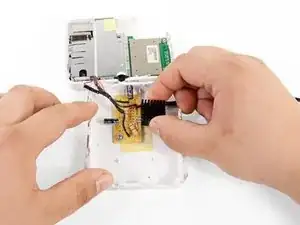

Установите радиатор на регулятор напряжения так, чтобы их нижние левые углы, как показано на третьей фотографии, совпадали. Плотно прижмите радиатор к регулятору напряжения, чтобы обеспечить его приклеивание.

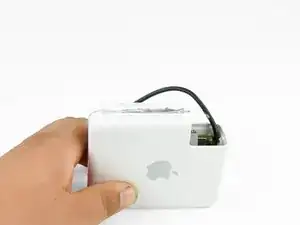

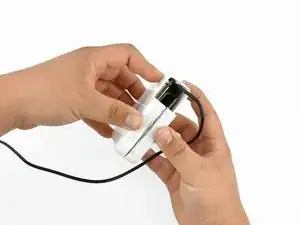

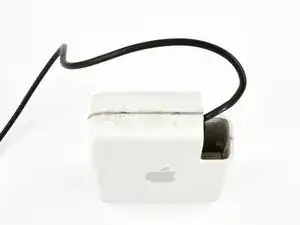

Соедините половины корпуса. Следите, чтобы не защемить три силовых провода, и убедитесь, что кабель питания выведен через отверстие так, чтобы он не создавал натяжения на компоненты печатной платы.

На кромках корпуса после его разрезания, вероятно, остались крупные заусенцы (обрывки пластика). Для облегчения соединения половин корпуса рекомендуется снять заусенцы. Для этого подойдёт инструмент Dremel с шлифовальной насадкой, шлифовальная шкурка или нож.

Насыпьте небольшое количество пластиковых бусин, входящих в комплект, в термостойкую и неприлипающую ёмкость.

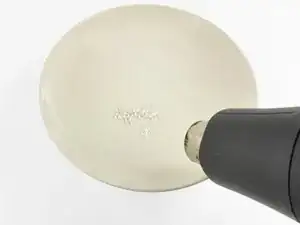

Нагрейте пластиковые бусины феном или термофеном до прозрачного состояния.

Большинство бытовых фенов также способны расплавить бусины. Если ни фен, ни термофен недоступны, можно попробовать отварить бусины и отфильтровать их из кипящей воды.

При использовании термофена или фена установите максимальную температуру, но низкую скорость вентилятора, иначе бусины будут выдуваться из ёмкости.

Дайте расплавленным пластиковым бусинам несколько секунд остыть, затем выньте их и слепите в одну массу.

Пластик всё ещё должен быть довольно тёплым, но контейнер, вероятно, будет очень горячим. Будьте осторожны при извлечении и обработке бусин.

Растяните кусок пластика в тонкую полоску, чтобы заполнить один из зазоров между половинами корпуса.

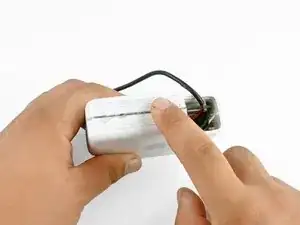

Вдавите пластик в щели и разгладьте его пальцем.

Если пластик станет слишком твёрдым для обработки, можно повторно нагреть его, чтобы размягчить.

Будьте осторожны при повторном нагреве пластика в корпусе. Делайте паузы для охлаждения между нагреваниями, чтобы случайно не распаять компоненты.

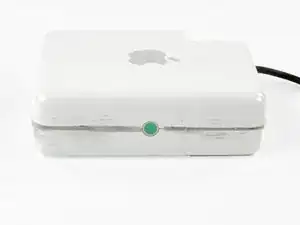

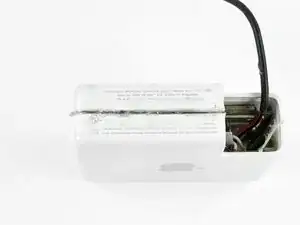

Когда вы будете удовлетворены гладкостью и заполнением щели, дайте корпусу и пластику остыть примерно 10–15 минут. Заполнитель станет молочно-белого цвета, когда полностью затвердеет.

Повторите шаги 29–35 для всех щелей, образованных при разрезании корпуса.

Настоятельно рекомендуется оставить старое отверстие для разъёма питания незапечатанным, чтобы обеспечить частичное охлаждение нового блока питания.

Дайте корпусу остыть не менее часа после завершения герметизации. Это предотвратит включение AirPort Express, пока компоненты ещё слишком горячие.

Старайтесь эксплуатировать AirPort Express в открытом и/или хорошо вентилируемом месте. Первичные отказы могут происходить из-за перегрева, и перегрев всё ещё может повредить новый блок питания или другие компоненты.
