Замена платы iButton Flipper Zero
Flipper Zero — популярное многофункциональное устройство, которое широко используется для работы с аппаратным обеспечением, создания прототипов электроники и тестирования безопасности. Одной из его уникальных особенностей является плата iButton, позволяющая взаимодействовать с устройствами iButton, такими как цифровые термометры, табельные часы и системы контроля доступа. Однако, как и любое электронное устройство, плата iButton со временем может износиться или повредиться, что приведёт к сбоям в её работе.
Если у вас возникли проблемы с платой iButton Flipper Zero, не волнуйтесь. Замена этой платы — простая процедура, которую можно выполнить с помощью нескольких инструментов и базовых навыков. В этом руководстве пошагово описан процесс замены платы iButton в вашем Flipper Zero, чтобы вы могли продолжать использовать это мощное устройство для всех задач, связанных с iButton.
Шаг 1
Перейдите в Главное меню > Настройки > Питание.
Выберите Выключить.
Также можно нажать и удерживать кнопку Назад около 10 секунд.
Подтвердите нажатием кнопки Вправо.
Шаг 2
Извлеките карту microSD, слегка нажав на неё ногтем.
Шаг 3
Используйте отвёртку PH0, чтобы выкрутить четыре длинных винта, удерживающих заднюю крышку.
Будьте осторожны, винты легко повредить.
Шаг 4
Поочерёдно надавите на середину верхней части крышки с обеих сторон, чтобы освободить защёлки, фиксирующие нижнюю крышку.
После освобождения защёлок снимите нижнюю крышку.
Шаг 5
Отвинтите отвёрткой PH0 два коротких винта, соединяющих корпус и верхнюю крышку.
После удаления винтов отделите корпус от верхней крышки.
Шаг 6
Отключите батарею, аккуратно поддев разъём лопаткой и вынув его.
Шаг 7

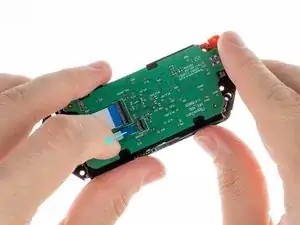

Отсоедините маленький ленточный кабель от платы. Используйте пластиковый инструмент, чтобы приподнять фиксатор, открыв тем самым разъём, и аккуратно извлеките кабель.
Шаг 8

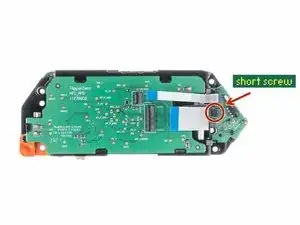

Отвинтите короткий винт, удерживающий плату iButton на месте, при помощи отвёртки PH0.
После снятия винта аккуратно извлеките плату iButton.
Шаг 9
Чтобы отсоединить плоский кабель от платы iButton, осторожно поднимите фиксатор лопаткой, чтобы разблокировать разъём.
После разблокировки разъёма аккуратно извлеките кабель.
Завершение
Чтобы собрать устройство, выполните действия в обратной последовательности.
Отдайте электронные отходы в центр утилизации, сертифицированный по стандарту R2 или e-Stewards.
Перевод руководства с ifixit.com
