Замена аккумулятора Flipper Zero
Flipper Zero — универсальный и мощный инструмент для аппаратного взлома, прототипирования электроники и тестирования безопасности. Это портативное устройство с набором функций, таких как эмуляция RFID, анализ инфракрасных сигналов, аппаратная отладка и другое. Однако, как и у всех электронных устройств, аккумулятор Flipper Zero со временем изнашивается и требует замены.
В этом руководстве мы пошагово покажем процесс замены аккумулятора Flipper Zero. Мы рассмотрим все необходимые этапы — от безопасной разборки устройства до установки нового аккумулятора.
Если аккумулятор вздут, примите соответствующие меры предосторожности.
Шаг 1
Перейдите в Главное меню > Настройки > Питание.
Выберите Выключить питание.
В качестве альтернативы можно нажать и удерживать кнопку Назад примерно 10 секунд.
Подтвердите нажатием кнопки Вправо.
Шаг 2
Извлеките карту microSD, нажав на неё ногтем.
Шаг 3
Отверткой PH0 отвинтите четыре длинных винта, удерживающих заднюю крышку.
Будьте осторожны — винты легко сорвать.
Шаг 4
Нажмите по центру верхней крышки с обеих сторон по очереди, чтобы освободить защёлки, удерживающие заднюю крышку.
После освобождения защёлок можно снять нижнюю крышку.
Шаг 5
Отверткой PH0 отвинтите два коротких винта, которые соединяют шасси и верхнюю крышку.
После удаления винтов разъедините шасси и верхнюю крышку.
Шаг 6

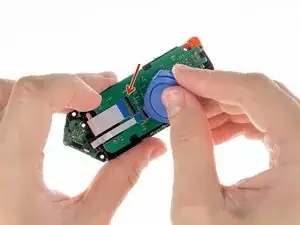

Отключите аккумулятор, аккуратно поддев разъём лопаткой и вытащив его.
Шаг 7
Отключите широкий шлейф от платы. Используйте пластиковую лопатку, чтобы поднять защёлку вверх для открытия фиксатора, и аккуратно вытащите шлейф из разъёма.
Шаг 8

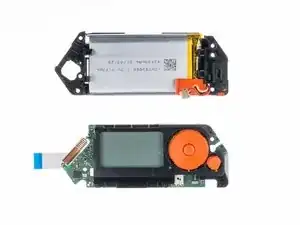

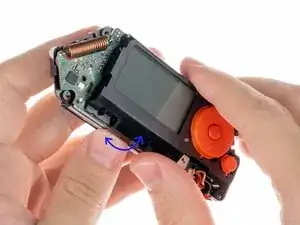

Чтобы освободить корпус аккумулятора, слегка покачайте его взад-вперёд, одновременно разъединяя две части.
Применяйте мягкое и равномерное давление, чтобы не повредить устройство.
Шаг 9

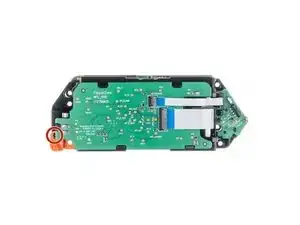

Чтобы снять крепление шнурка, отвинтите короткий винт отверткой PH0, который его фиксирует.
Шаг 10

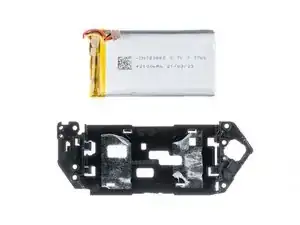

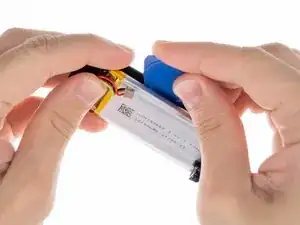

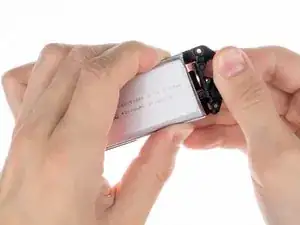

Аккумулятор приклеен к шасси двусторонним скотчем. Чтобы снять его, используйте пластиковую лопатку и аккуратно отслойте аккумулятор от шасси.
Внимание: не протыкайте аккумулятор острыми инструментами. Проколотый аккумулятор может протечь опасными химикатами или воспламениться.
Заключение
Для сборки устройства выполняйте указанные действия в обратном порядке и при необходимости нанесите новый клей.
Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
Перевод руководства с ifixit.com
