Замена антенны NFC для Flipper Zero

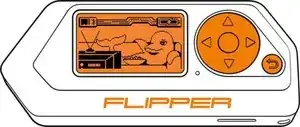

Flipper Zero — это многофункциональное устройство, которое приобрело значительную популярность среди хакеров оборудования, энтузиастов электроники и тестировщиков безопасности. Благодаря своим многочисленным функциям, Flipper Zero может служить ценным инструментом для широкого спектра задач, включая приложения NFC (ближнее радиосоединение).
Однако, если у вас возникают проблемы с функцией NFC вашего Flipper Zero, причиной может быть неисправная или поврежденная антенна NFC. К счастью, замена антенны NFC вашего Flipper Zero — это относительно простой процесс, который можно выполнить с помощью всего лишь нескольких инструментов и базовых знаний.
В этом руководстве мы проведем вас через шаги, необходимые для замены антенны NFC вашего Flipper Zero, чтобы вы могли продолжить использовать это мощное устройство для всех ваших задач, связанных с NFC.
Шаг 1
Перейдите в Главное меню > Настройки > Питание.
Выберите Выключить.
В качестве альтернативы, вы можете нажать и удерживать кнопку Назад в течение примерно 10 секунд.
Подтвердите нажатием кнопки Право.
Шаг 2

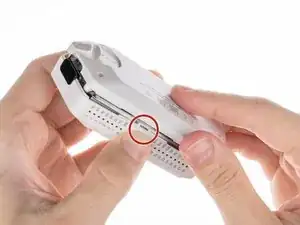

Извлеките карточку microSD, нажав на нее ногтем.
Шаг 3

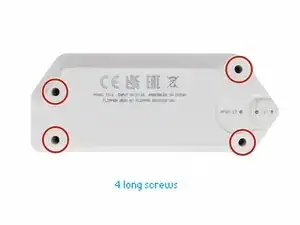

Используйте отвертку PH0, чтобы открутить четыре длинные винта, удерживающих заднюю крышку.
Будьте осторожны, винты довольно легко повредить.
Шаг 4

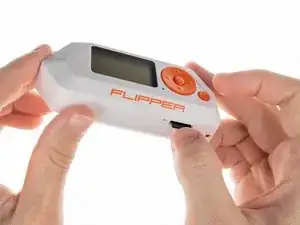

Нажмите на середину верхней крышки с обеих сторон поочередно, чтобы освободить защелки, удерживающие заднюю крышку на месте.
После освобождения защелок вы можете снять нижнюю крышку.
Шаг 5

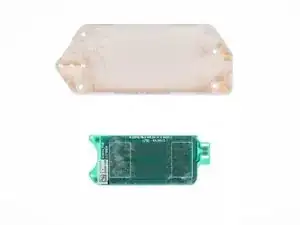

Плата с антенной NFC приклеена к нижней крышке с помощью клейкой ленты.

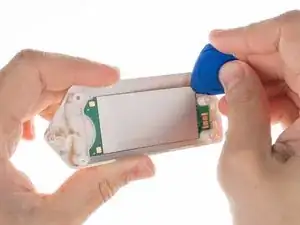

Чтобы снять плату, аккуратно подденьте один из краев платы пластиковым инструментом, чтобы оторвать клейкую ленту.

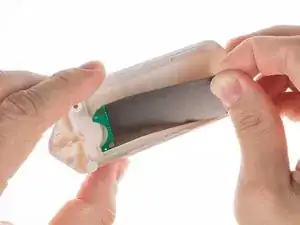

Осторожно извлеките остальную часть платы вручную.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке и нанесите новый клей по мере необходимости.
Отнесите ваши электронные отходы к переработчику, сертифицированному R2 или e-Stewards.
