Замена кнопок Flipper Zero
Flipper Zero — универсальное многофункциональное устройство, широко используемое для аппаратного взлома, прототипирования электроники и тестирования безопасности. Одной из его ключевых частей является набор кнопок, которые позволяют пользователю взаимодействовать с устройством и выполнять различные действия. Однако, как и любой механический компонент, кнопки Flipper Zero со временем могут изнашиваться или повреждаться, что приводит к проблемам в работе.
Если у Вас возникли проблемы с кнопками Flipper Zero, не беспокойтесь. Замена кнопок — относительно простой процесс, который можно выполнить с помощью нескольких инструментов и базовых навыков. В этом руководстве мы пройдем шаги по замене кнопок Flipper Zero, чтобы Вы могли продолжать использовать это мощное устройство для аппаратного взлома, прототипирования электроники и тестирования безопасности.
Шаг 1
Перейдите в Main Menu > Settings > Power.
Выберите Power OFF.
В качестве альтернативы можно нажать и удерживать кнопку Back примерно 10 секунд.
Подтвердите нажатием кнопки Right.
Шаг 2
Извлеките microSD-карту, нажав на неё ногтем.
Шаг 3
Отвинтите четыре длинных винта, крепящих заднюю крышку, используя отвертку PH0.
Будьте осторожны, винты легко сорвать.
Шаг 4
Нажмите на середину верхней крышки с обеих сторон по очереди, чтобы освободить защёлки, удерживающие заднюю крышку на месте.
После освобождения защёлок можно снять нижнюю крышку.
Шаг 5
Отвинтите два коротких винта, которые крепят шасси и верхнюю крышку вместе, с помощью отвертки PH0.
После снятия винтов отделите шасси от верхней крышки.
Шаг 6
Отключите батарею, аккуратно поддев разъём лопаткой и вытащив его.
Шаг 7

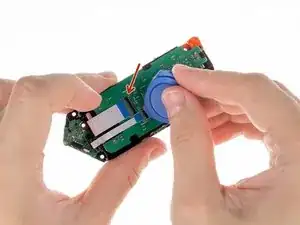

Отключите большой ленточный кабель от платы. Используйте пластиковую лопатку, чтобы поднять защёлку вверх, открыв замок, и аккуратно вытяните кабель из разъёма.
Шаг 8

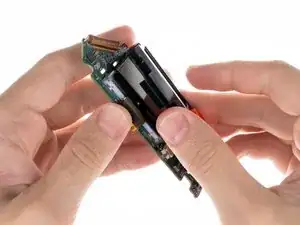

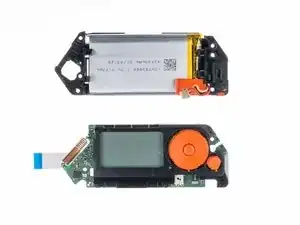

Чтобы освободить корпус батареи, слегка покачайте его взад и вперёд, одновременно отводя две части друг от друга.
Прилагайте мягкое и равномерное давление, чтобы не повредить устройство.
Шаг 9

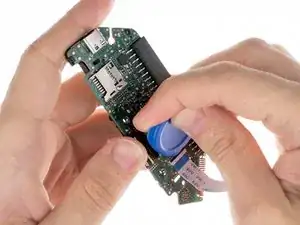

Используйте пластиковую лопатку, чтобы поднять защёлку вверх, разблокировать разъём и аккуратно извлечь ленточный кабель.
Шаг 10

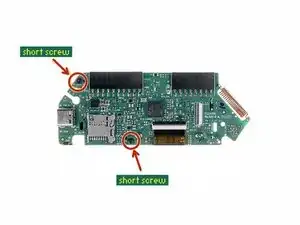

Отвинтите два коротких винта, удерживающие корпус кнопок, используя отвертку PH0.
Шаг 11

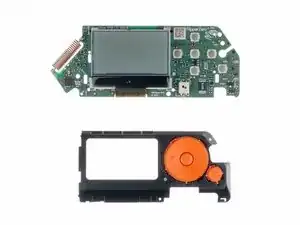

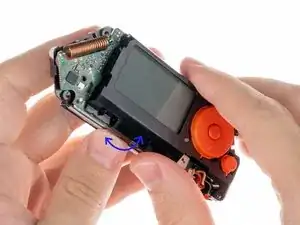

Чтобы отделить корпус кнопок от платы, нажмите защёлку на показанном сбоку месте и отведите корпус от платы.
Шаг 12

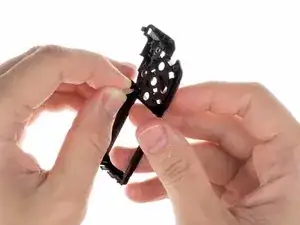

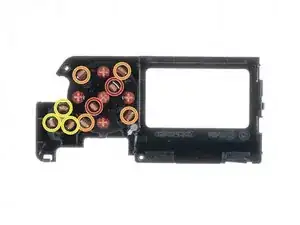

Чтобы снять кнопки, необходимо освободить защёлки.
OK
Кнопка навигации (D-pad)
Back
Центральная кнопка (OK) снимается после кнопки навигации (D-pad).
Шаг 13

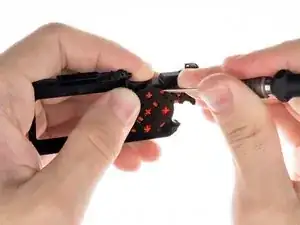

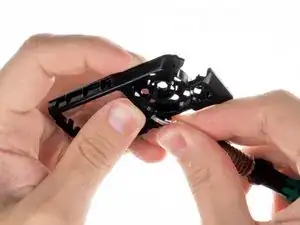

Освободите защёлки плоской отвёрткой.

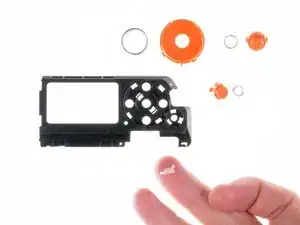

Будьте осторожны с пружинами под кнопками.
Шаг 14
Используйте плоскую отвёртку, чтобы освободить рассеиватель света из корпуса и вытащить его.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
