Замена дисплея Flipper Zero
Flipper Zero — универсальный многофункциональный прибор, широко используемый для аппаратного взлома, прототипирования электроники и тестирования безопасности. Одной из его ключевых частей является дисплей, который позволяет пользователям взаимодействовать с устройством и просматривать информацию. Однако если дисплей вашего Flipper Zero повреждён или перестал работать, может понадобиться его замена.
Замена дисплея у Flipper Zero требует больше усилий, чем замена некоторых других компонентов, поскольку необходимо выпаять старый дисплей с платы устройства. Тем не менее, при наличии необходимых инструментов и базовых знаний это задача, с которой справится даже пользователь с ограниченным опытом ремонта электроники.
В этом руководстве мы проведём Вас через шаги по замене дисплея Flipper Zero, включая процесс выпаивания старого дисплея. Следуя этим шагам, Вы сможете восстановить работоспособность Flipper Zero и продолжать использовать его для аппаратного взлома, прототипирования электроники и тестирования безопасности. Приступим!
Шаг 1
Перейдите в Main Menu > Settings > Power.
Выберите Power OFF.
Альтернативно, можно нажать и удерживать кнопку Back примерно 10 секунд.
Подтвердите нажатием кнопки Right.
Шаг 2
Вытяните microSD-карту, нажав на неё ногтем.
Шаг 3
Отверткой PH0 отвинтите четыре длинных винта, удерживающих заднюю крышку.
Будьте осторожны — винты легко срезать.
Шаг 4
Нажмите посередине верхней крышки с обеих сторон по очереди, чтобы освободить защёлки, удерживающие заднюю крышку на месте.
После освобождения защёлок снимите нижнюю крышку.
Шаг 5
Отверткой PH0 отвинтите два коротких винта, которые соединяют шасси и верхнюю крышку.
После снятия винтов отделите шасси от верхней крышки.
Шаг 6
Отключите батарею, осторожно поддев разъём инструментом для приподнимания и вытащив его.
Шаг 7

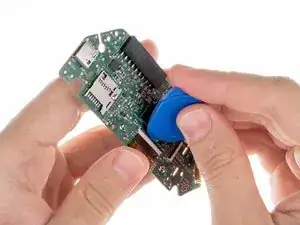

Отключите большой шлейф дисплея от платы. Используйте пластиковую лопатку, чтобы поднять защёлку вверх и открыть замок, затем аккуратно вытащите шлейф из разъёма.
Шаг 8

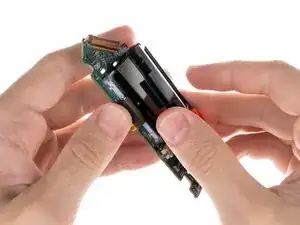

Чтобы освободить батарейное шасси, слегка покачивайте его взад-вперёд, одновременно разъединяя две части.
Прилагайте мягкое и равномерное давление, чтобы не повредить устройство.
Шаг 9

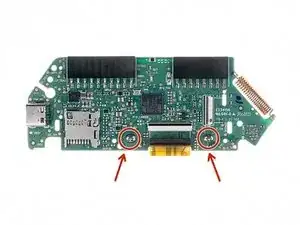

Отверткой PH0 отвинтите два коротких винта, удерживающих шасси с кнопками.
Шаг 10

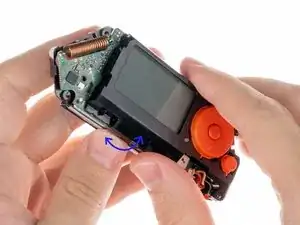

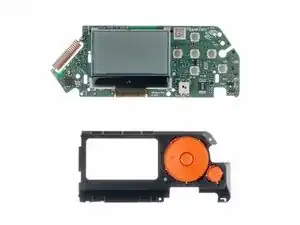

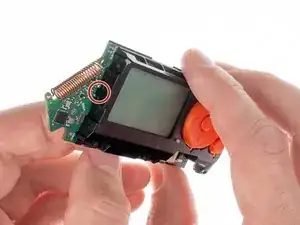

Чтобы отделить шасси с кнопками от платы, нажмите защёлку на показанном боку и оттяните шасси от платы.
Шаг 11

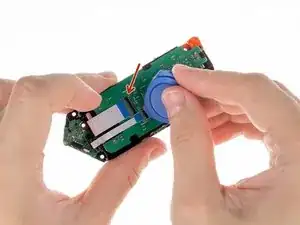

Отключите шлейф экрана от платы. Используйте пластиковую лопатку, чтобы поднять защёлку вверх и открыть замок, затем аккуратно вытащите шлейф из разъёма.
Шаг 12
Чтобы снять экран, необходимо выпаять два контакта.
См. это руководство по пайке и выпаиванию соединений.
Заключение
Для сборки устройства выполните вышеописанные действия в обратном порядке.
Утилизируйте электронные отходы в переработчик, сертифицированный по стандарту R2 или e-Stewards.
Перевод руководства с ifixit.com
