Замена NFC RFID-платы Flipper Zero
Flipper Zero — универсальное многофункциональное устройство, широко используемое для аппаратного хакинга, прототипирования электроники и тестирования безопасности. Одна из его наиболее полезных функций — NFC RFID-плата, которая позволяет взаимодействовать с RFID-устройствами, такими как системы контроля доступа, NFC-метки и смарт-карты. Однако со временем NFC RFID-плата Flipper Zero может повредиться или износиться, что приведёт к сбоям в работе RFID.
Если у Вас возникли проблемы с NFC RFID-платой Flipper Zero, не беспокойтесь. Замена NFC RFID-платы — простой процесс, который можно выполнить с помощью нескольких инструментов и базовых знаний. В этом руководстве мы проведём Вас по шагам замены NFC RFID-платы Flipper Zero, чтобы Вы могли продолжать использовать это мощное устройство для всех задач, связанных с RFID.
Шаг 1
Перейдите в Main Menu > Settings > Power.
Выберите Power OFF.
В качестве альтернативы можно нажать и удерживать кнопку Back примерно 10 секунд.
Подтвердите, нажав кнопку Right.
Шаг 2
Извлеките карту microSD, нажав на неё ногтем.
Шаг 3
Используйте крестовую отвертку PH0, чтобы выкрутить четыре длинных винта, удерживающих заднюю крышку.
Будьте осторожны, винты легко сорвать.
Шаг 4
Нажмите в середине верхней крышки с обеих сторон по очереди, чтобы освободить защёлки, удерживающие заднюю крышку на месте.
После освобождения защёлок можно снять заднюю крышку.
Шаг 5
Используйте крестовую отвертку PH0, чтобы выкрутить два коротких винта, которые крепят шасси и верхнюю крышку вместе.
После удаления винтов отделите шасси от верхней крышки.
Шаг 6
Отключите аккумулятор, аккуратно поддев разъём лопаткой и вынув его.
Шаг 7

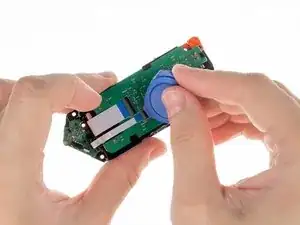

Отключите большой ленточный кабель от платы. Используйте пластиковую лопатку, чтобы поднять защёлку и освободить фиксаторы.
После разблокировки разъёмов аккуратно выньте ленточные кабели.
Шаг 8

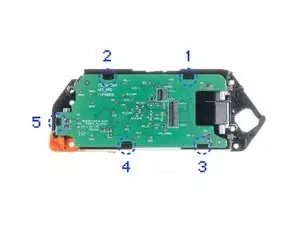

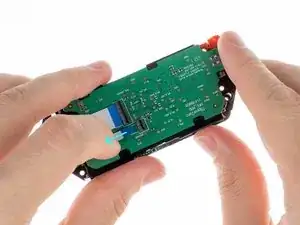

Чтобы снять NFC RFID-плату, освободите её из защёлок в последовательности, показанной на изображении, нажав на кромку шасси рядом с каждой защёлкой.

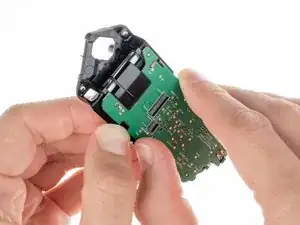

Осторожно поднимите NFC RFID-плату из шасси после освобождения всех защёлок.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Утилизируйте электронные отходы в пункте приёма, сертифицированном по стандарту R2 или e-Stewards.
Перевод руководства с ifixit.com
