Замена печатной платы (PCB) Microsoft LXM-00001
Если ваше устройство Microsoft LXM-00001 показывает признаки серьезного неисправности, используйте это руководство для замены печатной платы (PCB). Проблемы с PCB могут возникнуть из-за повреждения жидкостью, электрических сбоев или физических воздействий. Перед началом полностью отключите устройство, отключите источники питания и проявите особую осторожность при работе с хрупкими разъемами и герметичными уплотнениями.
Шаг 1
Переверните клавиатуру лицом вниз.
Шаг 2

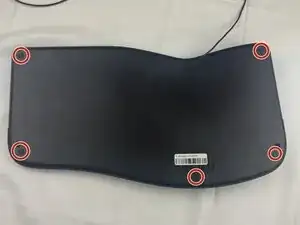

Вставьте изогнутые пинцеты под край одной из резинок.
Осторожно поднимите вверх, снимая резинку.
Повторите для остальных резинок.
Шаг 3
Снимите пять винтов по 6 мм под резинками с помощью отвертки Phillips #2.

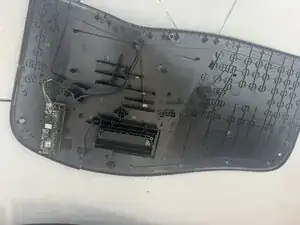

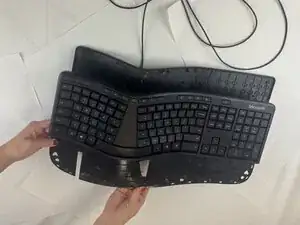

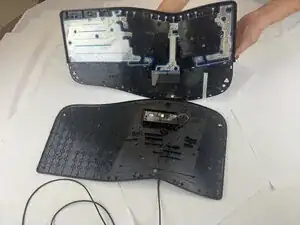

С помощью пластиковых лопаток, пинцетов, плоскогубцев и силы разъедините переднюю часть клавиатуры от задней.
Будьте осторожны, так как детали могут разлететься.
Шаг 4

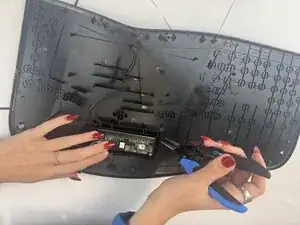

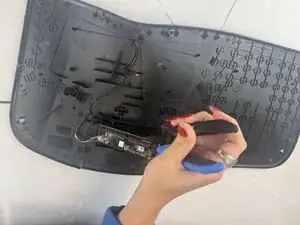

С помощью пинцетов или плоскогубцев подденьте старую печатную плату.
Осторожно поднимите вверх.
Шаг 5
Удалите пайку с печатной платы, как только она будет извлечена из корпуса.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
