Замена светодиода (LED) в Microsoft Natural Ergonomic Keyboard 4000 v1.0
В этом руководстве показано, как снять и заменить светодиодную лампу (LED) на вашей клавиатуре Microsoft Natural Ergonomic Keyboard 4000 v1.0. Замена неисправного светодиода восстановит корректную индикацию и улучшит удобство работы, особенно для таких функций, как Caps Lock или Num Lock. В некоторых случаях доступ к светодиоду требует аккуратного поддевания или точной работы с мелкими компонентами — действуйте медленно и избегайте повреждения печатной платы или соседних деталей.
Шаг 1
Удалите следующие винты с нижней части клавиатуры:
Восемнадцать винтов Phillips длиной 8,8 мм.
Три винта Phillips длиной 11 мм.
Шаг 2
Поднимите одну сторону пробела, затем поместите пластиковый инструмент для вскрытия в верхнюю середину клавиши пробела.
Осторожно приложите вверх давление инструментом до тех пор, пока клавиша пробела не снимется.
Шаг 3
Удалите следующие винты внутри клавиатуры:
Два винта Phillips длиной 7 мм.
Два винта Phillips длиной 11,8 мм.
Шаг 4
Возьмитесь за боковые стороны клавиатуры и снимите верхнюю часть.
Шаг 5
Возьмите сторону разъёма пинцетом с угловым наконечником и отсоедините его.
Будьте осторожны, чтобы пинцет не соскочил с разъёма — вы можете случайно повредить провода.
Если у вас нет углового пинцета, разъём можно аккуратно снять пальцами.
Шаг 6
Удалите следующие винты с материнской платы:
Три винта Phillips длиной 9,7 мм.
Один винт Phillips длиной 6,8 мм.
Шаг 7
Снимите металлическую скобу с верхней части материнской платы.
Шаг 8
Поднимите материнскую плату вверх, чтобы извлечь её из корпуса клавиатуры.
Шаг 9

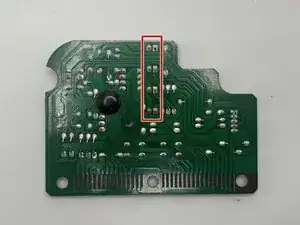

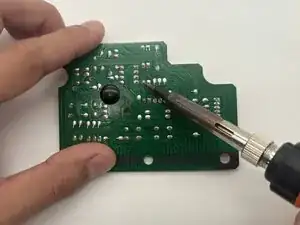

Найдите на обратной стороне материнской платы светодиод, который требуется заменить, и используйте паяльник, чтобы распаять его.
Если вы не знакомы с пайкой, ознакомьтесь с руководством Как паять и распаивать соединения.
Старая припой может содержать свинец, поэтому рекомендуется использовать маску для предотвращения вдыхания паров свинца.
Шаг 10

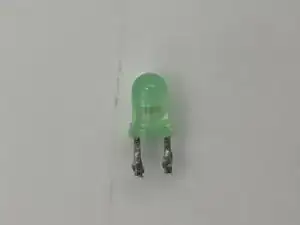

Светодиод удалён.
Заключение
Для повторной сборки устройства выполните вышеописанные шаги в обратном порядке.
Отнесите электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
