Замена задней панели AlphaSmart Pro

Выключите устройство AlphaSmart Pro и извлеките батареи перед началом разборки.

Удалите восемь винтов с крестовой головкой длиной 1 см с задней панели AlphaSmart Pro с помощью отвёртки Phillips #00.

Осторожно отделите переднюю панель от задней панели.

Обратите внимание, что передняя и задняя панели все еще соединены шлейфом.

Чтобы удалить шлейф, используйте лопатку, чтобы поднять каждую сторону разъёма от гнезда.

Аккуратно потяните вверх за разъём, чтобы полностью удалить его из гнезда.

Удалите переднюю панель с материнской платы.

Используйте отвёртку Phillips #00, чтобы удалить четыре винта длиной 1 см из каждого угла клавиатуры.

Осторожно поднимите клавиатуру от задней панели.

Обратите внимание, что клавиатура все еще подключена к материнской плате двумя шлейфами.

Чтобы удалить шлейф, осторожно потяните разъём в направлении шлейфа.

Потяните шлейф, чтобы удалить его из разъёма.

Повторите те же действия для другого шлейфа.

В то время как большой разъём слева необходимо потянуть к себе, чтобы удалить шлейф, меньший разъём справа необходимо оттолкнуть от себя.

Удалите клавиатуру с материнской платы.

Переверните AlphaSmart Pro так, чтобы задняя панель была обращена вверх.

Используя лопатку, аккуратно отключите контакты батареи, расположенные в отсеке для батарей.

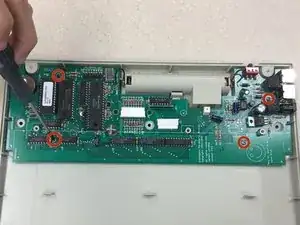

Используя отвёртку Phillips #00, удалите четыре винта длиной 0,8 см с материнской платы.

Осторожно поднимите материнскую плату от задней панели.

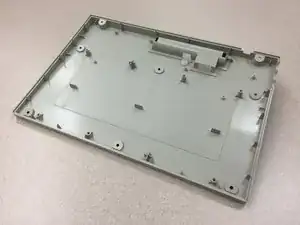

Задняя панель отделена от материнской платы.
