Разбор клавиатуры CORSAIR Gaming K70 для чистки колеса громкости

Большинство винтов, скрепляющих всё это, находятся между клавишами, распределёнными по всей клавиатуре. Технически вам не нужно удалять все из них, но это быстрое занятие, и я воспользовался возможностью, чтобы очистить огромное количество грязи, которое накапливается под ними. Просто потяните клавиши прямо вверх — я использовал съемник, который пришёл с клавиатурой

Примечание: нет необходимости снимать 4 медиакнопки в правом верхнем углу

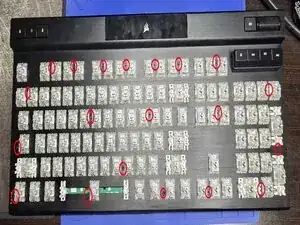

Удалите двадцать (20) винтов, используя отвертку PH1

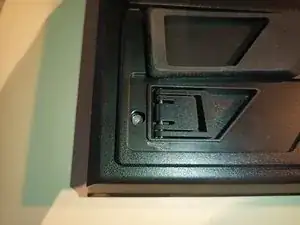

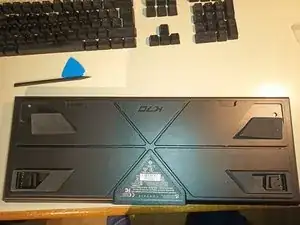

переверните клавиатуру и поднимите углы резинок, чтобы добраться до винтов, которые, к сожалению, там скрыты — смотрите фотографии для точных позиций винтов

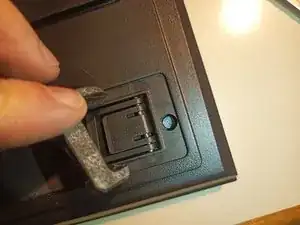

Коврики приклеены, но с помощью пикера или подобного инструмента их легко поднять с одной стороны. Я уверен, что оригинальный клей всё ещё держится достаточно хорошо после одной или двух таких ремонтов

удалите все 4 винта (по одному под каждым резиновым ковриком)

Во время сборки я не ставил эти винты обратно, потому что уверен, что сделаю этот ремонт снова в будущем. Клавиатура не кажется менее прочной без них

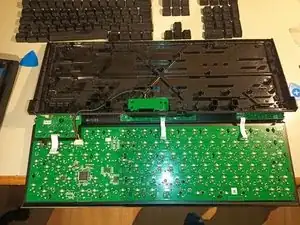

нижняя (пластиковая) часть теперь может быть отделена от передней (алюминиевой) рамы — может потребоваться немного осторожного поддевания вдоль верхнего края (с стороны USB-разъёма)

есть один кабель, соединяющий обе части — отключите его от основной платы

узел колеса находится в верхнем левом углу — отключите короткий кабель, соединяющий его с основной платой с одной стороны

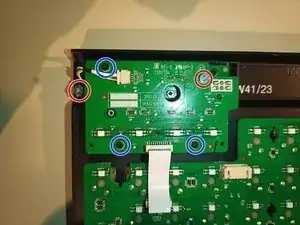

удалите 3 чёрных винта (синие круги) и 2 серебряных винта (красные круги)

полный узел управления медиаконтролем теперь можно поднять

отключите оставшийся кабель (который идёт от энкодера, к которому мы пытаемся добраться)

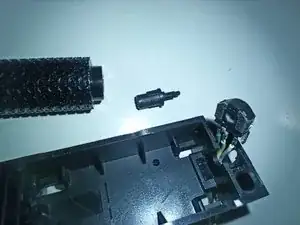

большая плата теперь может быть вытянута из узла колеса

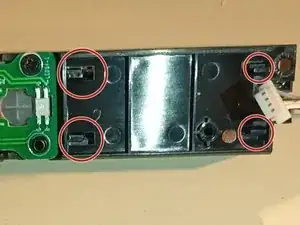

с обратной стороны корпуса колеса есть 4 пластиковых язычка, фиксирующих

Перевод руководства с ifixit.com
