Разборка беспроводной механической клавиатуры Keychron K3 Ultra-slim
В этом руководстве показано, как полностью разобрать клавиатуру Keychron K3. Это полный демонтаж, включающий снятие клавиш и корпуса клавиатуры для доступа к печатной плате. Руководство предназначено для K3 с хот-своп переключателями.
Шаг 1

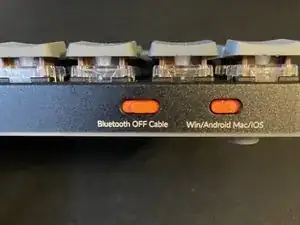

Отключите клавиатуру и переключите самый левый переключатель в положение «Off»
Для ориентира переключатели расположены в верхней части клавиатуры.
Шаг 2

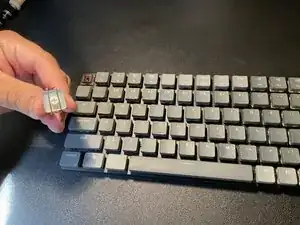

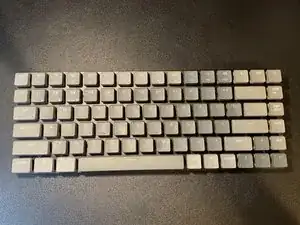

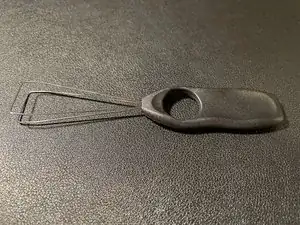

Используя съемник колпачков, аккуратно снимите клавиши с клавиатуры
НИКОГДА не пытайтесь снимать клавиши с любой клавиатуры без съемника колпачков или инструмента, предназначенного для снятия клавиш — использование неподходящего инструмента может повредить клавиши
Шаг 3
Убедитесь, что ваши переключатели поддерживают хот-своп. Если нет, попытка снять их повредит клавиатуру.

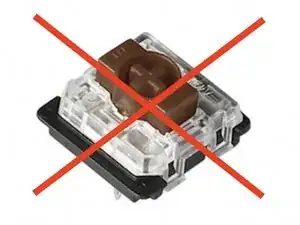

Механические переключатели НЕ поддерживают хот-своп; цветной стержень у них меньше и более овальный.

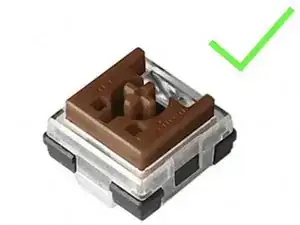

Оптические переключатели поддерживают хот-своп и имеют более крупный цветной стержень, преимущественно квадратной формы.
Шаг 4

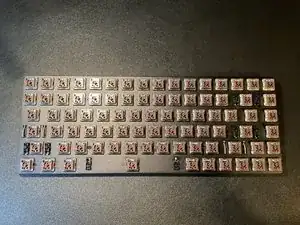

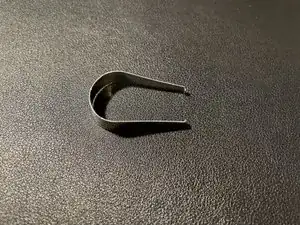

Используйте съемник переключателей, чтобы вынуть переключатели.
Если у вас съемник переключателей, поставляемый с Keychron, может потребоваться значительное усилие для снятия переключателей.
У каждого переключателя есть маленькие защелки в углах, за которые нужно захватить и вытащить его. (Включенный съемник переключателей может требовать дополнительной силы)
Шаг 5

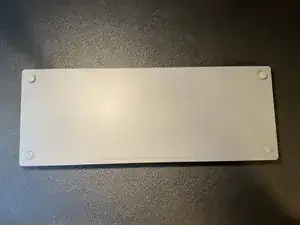

Используйте сверло Philips №1, чтобы выкрутить 4 винта на клавиатуре
Шаг 6

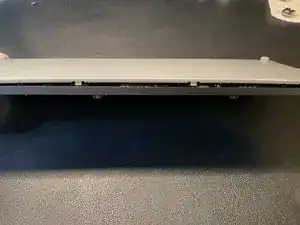

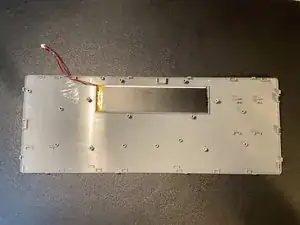

Используйте лопатку или другой клиновидный инструмент, чтобы приподнять пластиковую нижнюю часть от алюминиевого шасси.
Будьте осторожны при отделении основания от шасси — между ними есть защелки!
ВНИМАНИЕ: аккумулятор расположен в пластиковой нижней части. Аккумулятор подключен к печатной плате рядом с оранжевыми переключателями и USB-разъемом
Шаг 7

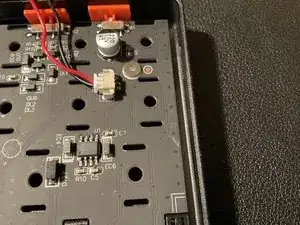

Используйте пинцет, чтобы отсоединить аккумулятор от печатной платы.
Будьте осторожны при снятии печатной платы! Тяните вдоль от разъема. Не пытайтесь дергать кабель из стороны в сторону, это может ослабить или повредить разъем
Шаг 8

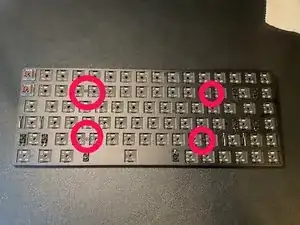

Снимите 14 винтов с помощью бит Philips №1

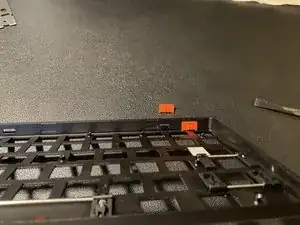

Чтобы вынуть печатную плату из алюминиевой рамы, используйте лопатку, чтобы поддеть её.
Шаг 9

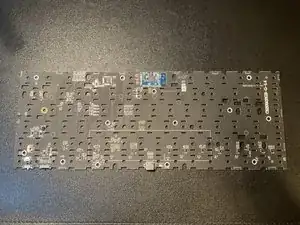

Печатная плата теперь вынута и доступна для работы.
При обратной сборке клавиатуры убедитесь, что оранжевые переключатели установлены так, чтобы две выступающие защелки были направлены в сторону монтажной части алюминиевой рамы.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
