Замена переключателя на механической клавиатуре Anne Pro 1

Найдите неисправный переключатель на клавиатуре, используя онлайн‑программы, например https://www.keyboardtester.com/tester.ht...

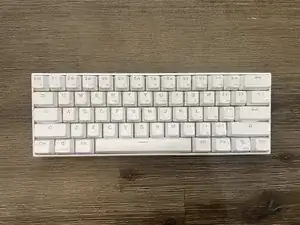

Сделайте фотографию клавиатуры для ориентира расположения клавиш.

Поместите клавиатуру на ровный и чистый стол, чтобы предотвратить потерю деталей.

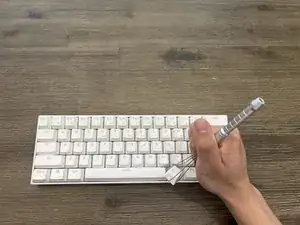

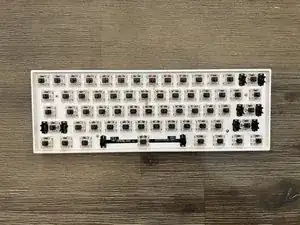

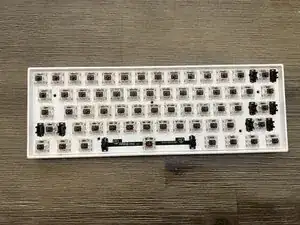

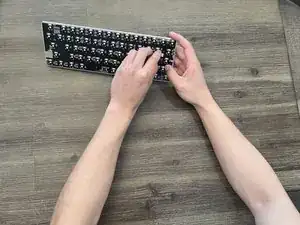

Снимите колпачки клавиш вручную или с помощью съемника колпачков, если он у вас есть.

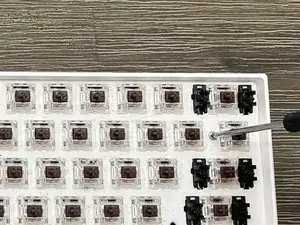

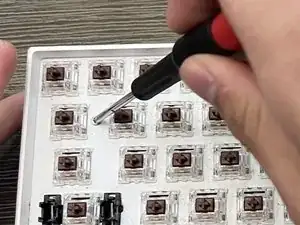

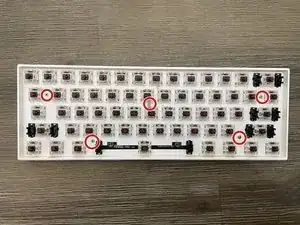

Найдите и выкрутите пять винтов, крепящих плату клавиатуры к корпусу.

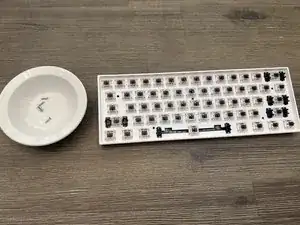

Положите винты в контейнер для последующего использования.

Отверткой аккуратно подденьте плату клавиатуры из корпуса через зазор у пробела внизу пластины.

Для открытия потребуется некоторое усилие.

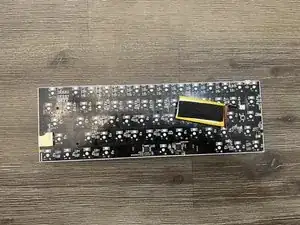

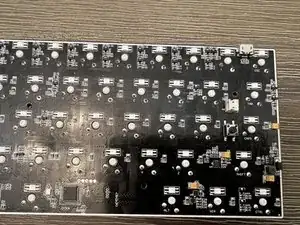

На обратной стороне платы клавиатуры вы увидите PCB.

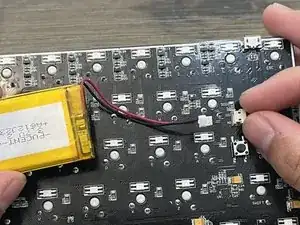

Осторожно снимите батарею, прикреплённую к плате.

Убедитесь, что ваше рабочее место хорошо вентилируется.

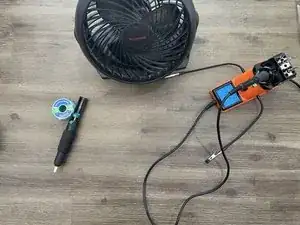

Установите рядом портативный вентилятор или вытяжку для дыма.

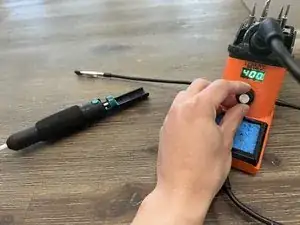

Для выпаивания установите паяльную станцию на 400℃.

Дайте паяльнику достаточно времени, чтобы полностью разогреться.

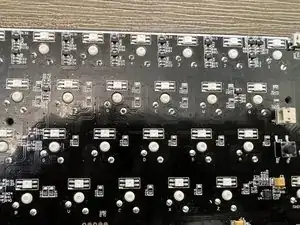

По маркировке на обратной стороне PCB найдите ваш неисправный переключатель.

Начните выпаивание, аккуратно прижимая раскалённый паяльник к двум паяным контактам вокруг маркировки клавиши.

Используйте паяльный насос, когда припой визуально расплавится. Повторяйте процесс, пока пины переключателя не будут явно выпаяны из PCB.

Warning: Do Not Breathe in the soldering fumes.

Warning: Do Not Touch the hot tip of the soldering iron.

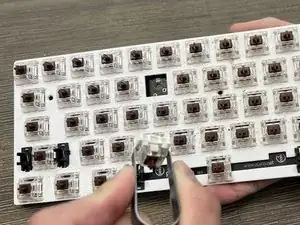

После того как переключатель визуально выпаян, аккуратно извлеките неисправный переключатель с помощью съемника переключателей.

Note: This may be difficult to do by hand.

Выравнивая контакты заменяемого переключателя с соответствующими отверстиями на PCB, вставьте переключатель.

Осторожно вставьте переключатель в PCB, следя за тем, чтобы не согнуть контакты переключателя.

Уменьшите нагрев паяльной станции до 350℃ и дождитесь её остывания до этой температуры.

Рекомендуется использовать меньшую температуру при припаивании переключателя, чтобы избежать чрезмерной пайки контакта.

Припаяйте переключатель обратно к PCB, аккуратно разогревая металлические кольца паяльником и подавая припой на разогретую поверхность, удерживая паяльник на месте.

Наносите припой на контакт переключателя до образования небольшого холмика, закрывающего контакт, похожего на заводскую пайку на плате. Дайте припою остыть и затвердеть.

Старайтесь экономно расходовать припой. Меньше — лучше!

Убедитесь, что паяное соединение работает, подключив плату клавиатуры к компьютеру и протестировав её с помощью программ, например: https://www.keyboardtester.com/tester.ht...

Снова подключите батарею к PCB клавиатуры.

Убедитесь, что она подключена правильно и не болтается.

Установите плату клавиатуры обратно в корпус и закрутите винты.

Убедитесь, что винты затянуты надежно.

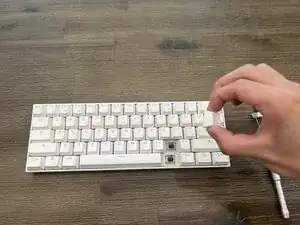

Установите колпачки клавиш на клавиатуру, ориентируясь по ранее сделанной фотографии расположения клавиш.
