Замена материнской платы AlphaSmart Pro

Выключите устройство AlphaSmart Pro и извлеките батареи перед началом разборки.

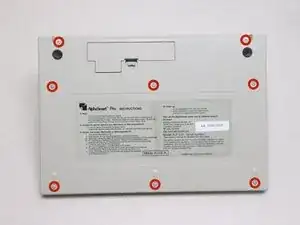

Удалите восемь винтов с крестовой головкой по 1 см с задней панели AlphaSmart Pro с помощью отвертки Philips #00.

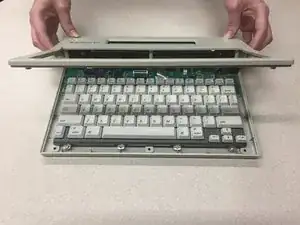

Осторожно отделите переднюю панель от задней панели.

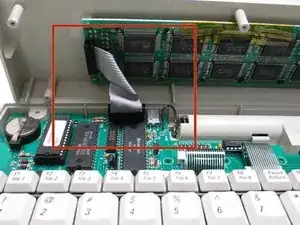

Обратите внимание, что передняя и задняя панели все еще соединены шлейфом.

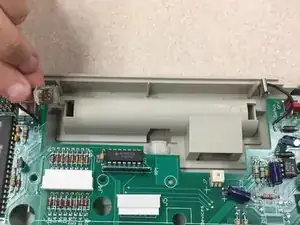

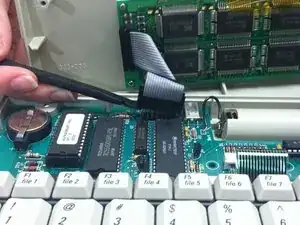

Чтобы удалить шлейф, используйте лопатку, чтобы поднять каждую сторону разъема из гнезда.

Осторожно потяните вверх за разъем, чтобы полностью извлечь его из гнезда.

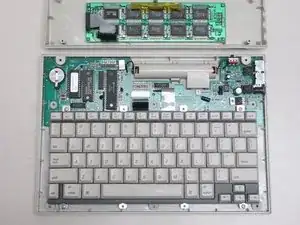

Снимите переднюю панель с материнской платы.

Используйте отвертку Philips #00, чтобы удалить четыре винта по 1 см из каждого угла клавиатуры.

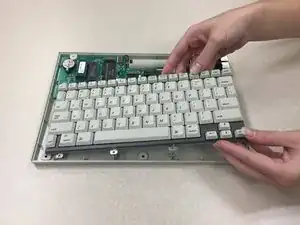

Осторожно поднимите клавиатуру от задней панели.

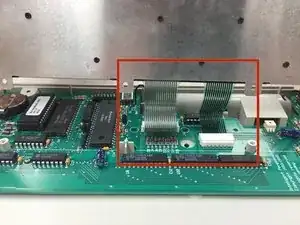

Обратите внимание, что клавиатура все еще соединена с материнской платой двумя шлейфами.

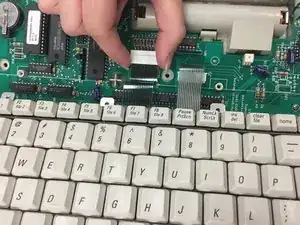

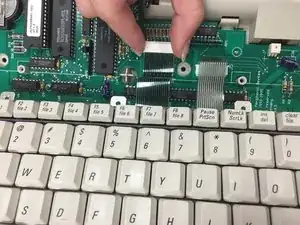

Чтобы удалить шлейф, аккуратно потяните разъем в направлении шлейфа.

Потяните шлейф, чтобы удалить его из разъема.

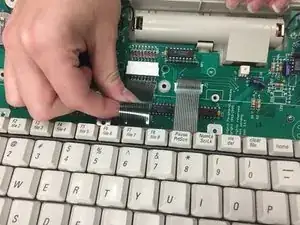

Повторите те же действия с другим шлейфом.

Хотя большой разъем слева необходимо потянуть к себе, чтобы удалить шлейф, меньший разъем справа нужно оттолкнуть от себя.

Снимите клавиатуру с материнской платы.

Переверните AlphaSmart Pro так, чтобы задняя панель была сверху.

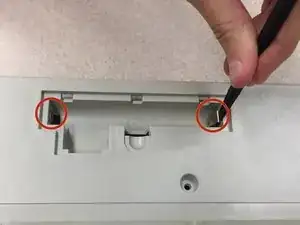

С помощью лопатки аккуратно отключите контакты батареи, расположенные в отсеке для батарей.
