Замена материнской платы CyberPowerPC RGB с 7 цветами
Со временем кабель на материнской плате может ослабеть или даже порваться из-за износа. В этом руководстве показано, как заменить материнскую плату клавиатуры.
Шаг 1
Обязательно отключите клавиатуру перед началом разборки.
Удалите два винта длиной 10 мм с помощью отвертки Phillips #1, которые расположены под подставкой клавиатуры и прямо рядом с ней.
Шаг 2
Удалите шестнадцать винтов длиной 5 мм с помощью отвертки Phillips #2.
Один из винтов может находиться под заводской наклейкой.
Шаг 3
Поднимите и снимите пластиковый корпус.
Шаг 4
Удалите металлическую заднюю панель, расположенную непосредственно под белым пластиковым корпусом.
Шаг 5
Будьте осторожны, не тяните слишком сильно за шлейф, так как он может порваться.
Отключите шлейф, соединяющий светодиодную плату с материнской платой.
Шаг 6
Осторожно снимите светодиодную плату, которая теперь должна свободно выйти из корпуса.
Шаг 7

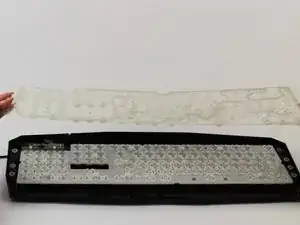

Теперь мембрана ячеек должна быть видна, осторожно приподнимите эту часть и убедитесь, что резиновые буферы целы и прикреплены к мембране, если нет, уберите буферы в сторону.
Шаг 8

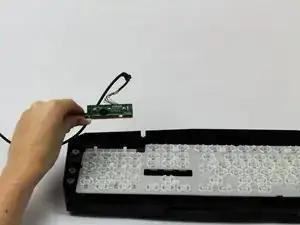

Удалите материнскую плату и прикрепленный кабель из пластикового корпуса. Теперь шнур должен выйти на свободу для замены.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
