Оценка ремонтопригодности клавиатуры ErgoDox EZ

Компьютеры

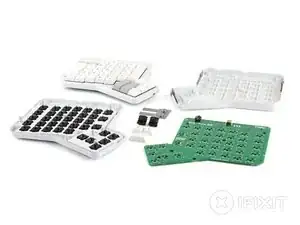

Наши друзья из ZSA Technology Labs спонсировали углубленный обзор ремонтопригодности их замечательной клавиатуры ErgoDox EZ. Мы рады сообщить, что остались впечатлены: вы можете прочитать наши детальные впечатления здесь. Ниже вы найдете подробное описание разборки и окончательную оценку ремонтопригодности. Примечание: для этой оценки мы использовали специальную белую версию CIY (Измени сам) без подсветки.

Чтобы узнать больше о сотрудничестве с производителями от iFixit, нажмите здесь.

Шаг 1

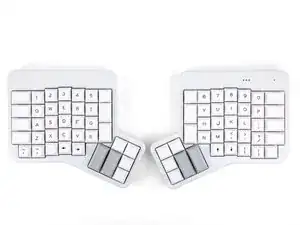

Фотографии внешнего вида.

Клавиатура не защищена от проникновения влаги. Пролитая жидкость может повредить печатную плату внутри.

Клавиатура использует стандартизованные разъемы mini-USB и 3,5 мм TRRS, что позволяет легко заменить изношенные кабели.

Шаг 2

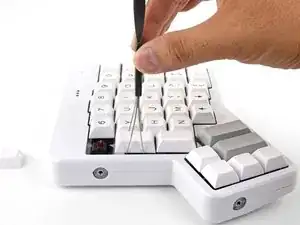

Прилагаемый инструмент для снятия клавиш работает хорошо как для клавиш различных размеров, так и для переключателей. В сети доступны четкие инструкции по его использованию, хотя было бы полезно включить печатные рекомендации.

Неисправные переключатели клавиш представляют собой проблему для долговечности клавиатуры. Система CIY позволяет легко заменить их с помощью стандартных деталей.

Шаг 3

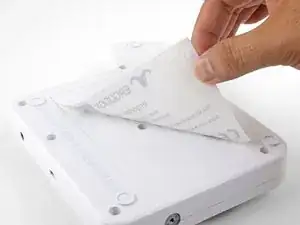

Основной корпус скреплен стандартными винтами Philips, один из которых скрыт под пластиковой наклейкой.

Хотя наличие скрытого винта указано на сайте продукта, было бы приятно иметь его визуальную пометку на наклейке.

Шаг 4

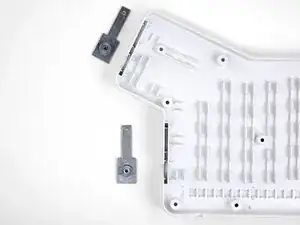

После открытия металлические кронштейны, поддерживающие ножки наклона/палатки, можно легко удалить для замены.

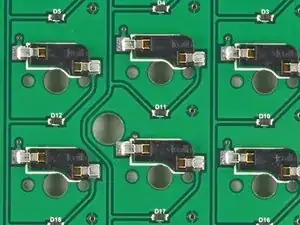

В модели CIY печатная плата крепится за счет переключателей клавиш и может быть немедленно удалена при осторожном поддевании.

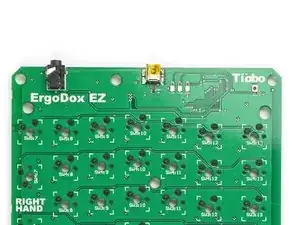

На плате нанесены идентификаторы клавиш, что может помочь при отладке.

Единственные порты клавиатуры — разъемы mini-USB и 3,5 мм TRRS — спаяны на плате. Поскольку эти порты не являются высоконагруженными, это не должно повлиять на долговечность клавиатуры.

Шаг 5

ErgoDox EZ получает 10 из 10 по

Перевод руководства с ifixit.com
