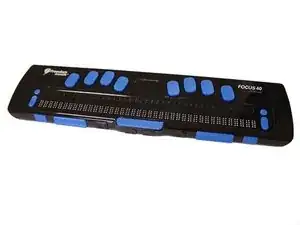

Разборка Freedom Scientific Focus Blue 4-го поколения
Используйте руководство по диагностике или чистке для тестирования цепей Брайля, чтобы определить, какие из них необходимо заменить или глубоко почистить. Не забудьте проверить также все кнопки.
Шаг 1
Убедитесь, что устройство выключено.
Шаг 2

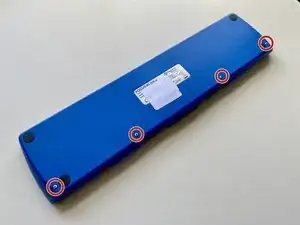

Удалите 4 винта PH1 с нижней части устройства.

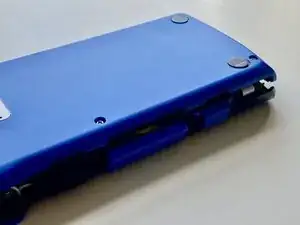

Задняя крышка зап hinges'ена вверху задней части устройства. Осторожно поднимите заднюю крышку вверх и снимите.
Примечание: Все 4 винта одинакового размера.

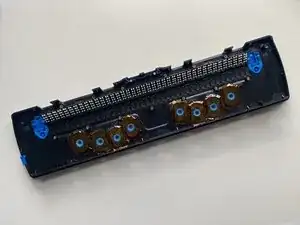

Примечание: Кнопки выпадут, если устройство перевернуть вверх ногами.
Шаг 3
Отключите аккумулятор, извлекая его из разъема.
Примечание: Аккумулятор обычно приклеен к материнской плате двусторонним скотчем.
Шаг 4

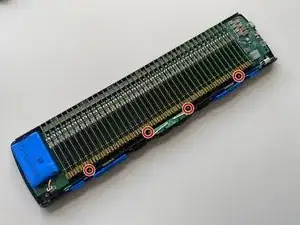

Удалите 4 винта PH00, которые крепят плату с передними кнопками.

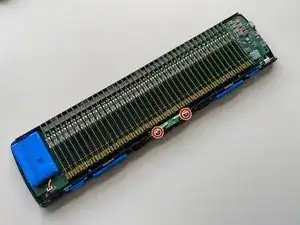

Удалите 2 винта T5, крепящие переключатель пробела.
Шаг 5
Осторожно с помощью плоской отвертки размера 1 извлеките ячейки из их слотов, как показано, для доступа к винтам на основной плате.

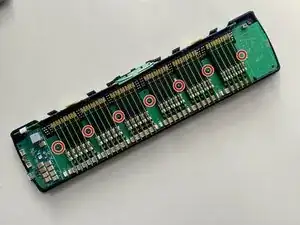

Удалите 7 винтов PH00 с основной печатной платы.
Примечание: Для повторной установки ячеек вставьте их обратно между штырями и осторожно нажмите на разъем.
Шаг 6

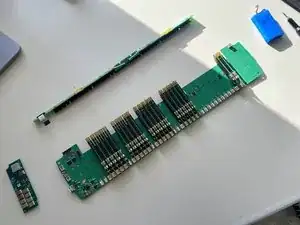

Осторожно извлеките основную плату. Будьте осторожны с дочерней платой блока питания, которую необходимо вставить в корпус.
Отключите по мере необходимости.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
