Замена переключателей CM Storm QuickFire Rapid
В этом руководстве описывается процесс замены переключателей на клавиатуре CM Quickfire Rapid.
Шаг 1

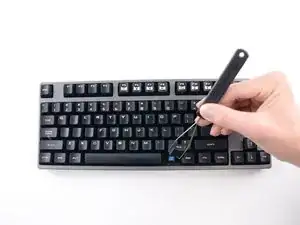

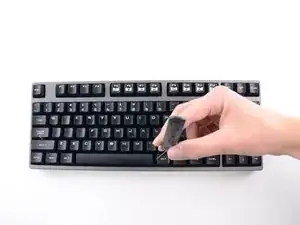

Снимите клавишную накладку с клавиши, переключатель которой нужно заменить, следуя руководству по замене малых клавишных накладок или руководству по замене больших клавишных накладок.
Шаг 2

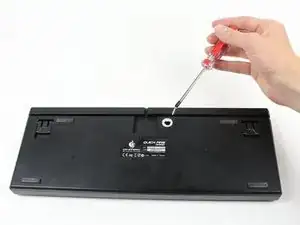

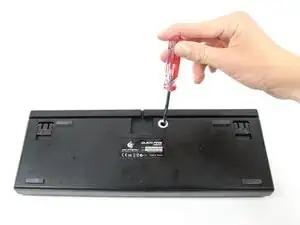

Используя отвёртку Phillips #0, удалите винт длиной 0,5 см с задней стороны клавиатуры.
Это аннулирует гарантию!
При установке винта после замены переключателя не затягивайте его слишком сильно. Это может вызвать нестабильную работу клавиатуры.
Шаг 3

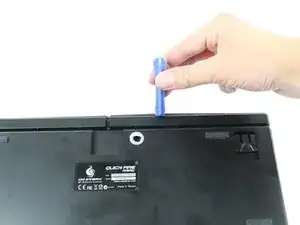

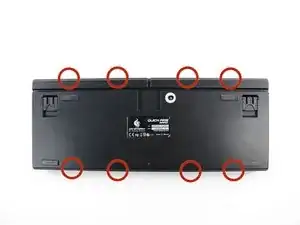

Вставьте пластиковое раз separation tool между задней пластиной и обрамлением клавиатуры и проведите им по отмеченным областям, чтобы разъединить пластиковые фиксаторы, крепящие обрамление к задней пластине.
Шаг 4

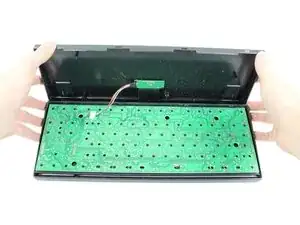

Крепко удерживайте нижнюю панель клавиатуры и аккуратно отсоедините её от остальной части корпуса.
Не оказывайте нагрузки на ленточный кабель при подъёме нижней панели.
Шаг 5

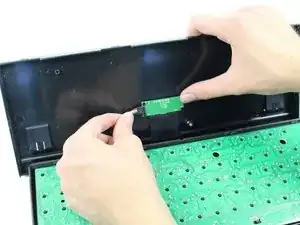

Отсоедините 4-контактный кабель от нижней панели клавиатуры.
Шаг 6

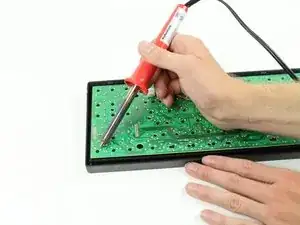

Распаяйте соединения, удерживающие переключатель на плате.
Удалите старый переключатель и припаяйте на его место новый.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
