Замена подсветки (LED) в CM Storm QuickFire Rapid
В этом руководстве описано, как заменить светодиод на клавиатуре CM Storm Quickfire Rapid.
Шаг 1

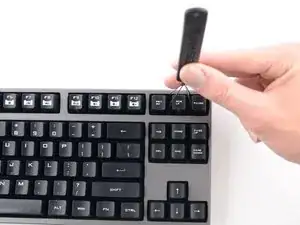

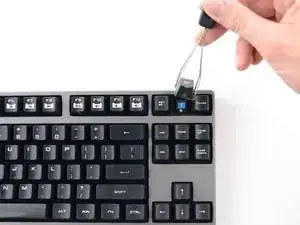

Наденьте съемник колпачков на колпачок над клавишей с неисправным светодиодом и тяните вверх.
Шаг 2

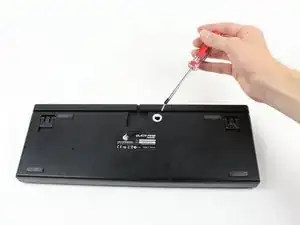

Отверткой Philips #0 отверните винт длиной 0.5 см на задней панели клавиатуры.
Это снимет гарантию!
При ввинчивании винта после замены светодиода не затягивайте слишком сильно. Это может вызвать нестабильную работу клавиатуры.
Шаг 3

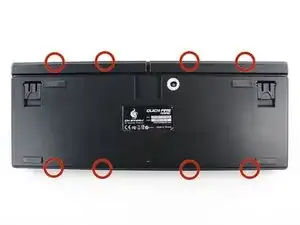

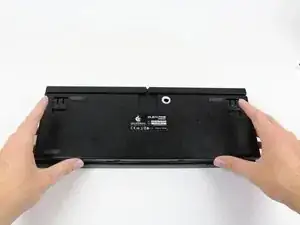

Вставьте пластиковый инструмент для открывания между задней панелью и ободом клавиатуры и проведите им по отмеченным кругом местам, чтобы отсоединить пластиковые защёлки, крепящие обод к задней панели.
Шаг 4

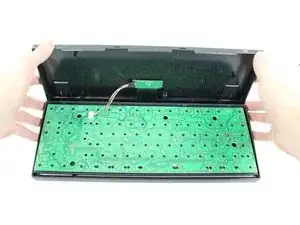

Крепко удерживая нижнюю панель клавиатуры, аккуратно отожмите её и отделите от остальной части платы.
Не натягивайте ленточный кабель при подъёме нижней панели.
Шаг 5

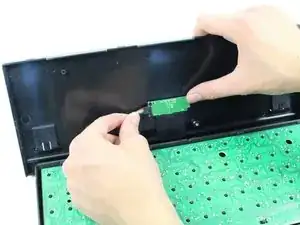

Отсоедините 4-контактный кабель от нижней панели клавиатуры.
Шаг 6

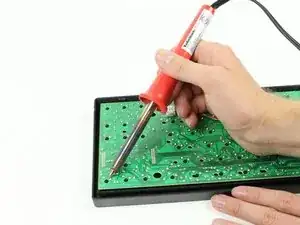

Отпаять контакты, фиксирующие неисправный светодиод и переключатель на плате.
Выньте неисправный светодиод и замените его рабочим.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
