Замена лотка диска Lite-On LightScribe SHM-165H6S
Оптический привод используется в устройстве для чтения информации с CD или DVD с помощью оптического датчика. Если лоток диска вашего Lite-On LightScribe SHM-165H6S сместился или сломался, вы можете заменить его, следуя этому руководству. Руководство предназначено для механической части привода, но также может помочь при ошибках чтения дисков или использоваться для доступа к оптическим датчикам для очистки или обслуживания.
Шаг 1
Вставьте разогнутую скрепку в маленькое отверстие на левой стороне фронтальной панели.
После открытия лотка полностью выдвиньте его.
Шаг 2

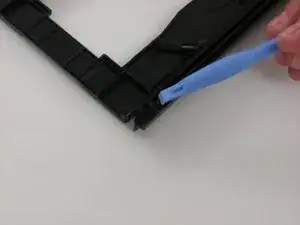

Используйте инструмент для вскрытия, чтобы сжать чёрные защёлки слева, справа и внизу внешнего корпуса, чтобы отщёлкнуть фронтальную панель.
Шаг 3
Оттяните фронтальную панель от основного корпуса.
Шаг 4
Открутите четыре винта 8,5 мм в нижней части корпуса с помощью крестовой отвертки Philips #2.
Шаг 5
Поднимите верхнюю и нижнюю части корпуса прямо вверх, чтобы снять их.
Шаг 6

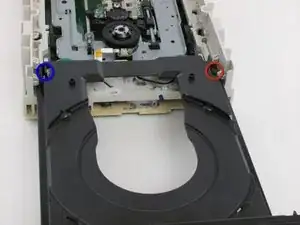

Полностью выдвиньте лоток.

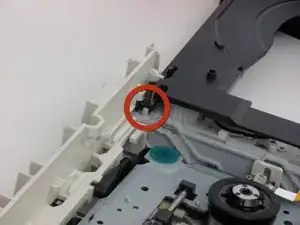

Сдвиньте защёлку справа влево.
Сдвиньте защёлку слева влево.

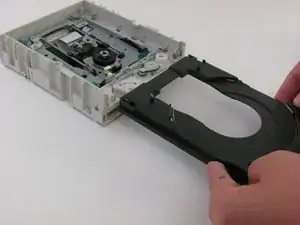

Осторожно извлеките лоток.
Шаг 7

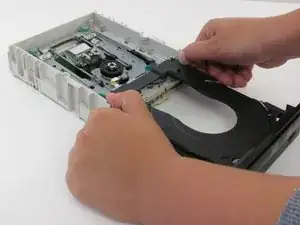

Направьте новый лоток под бежевые защёлки.

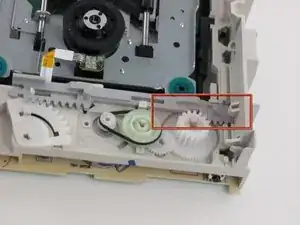

Убедитесь, что серый элемент сдвинут вправо, чтобы серый выступ оказался под правой направляющей лотка.
Проверьте, что лоток плавно выдвигается и закрывается.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
