Разборка Logitech G515 Lightspeed TKL

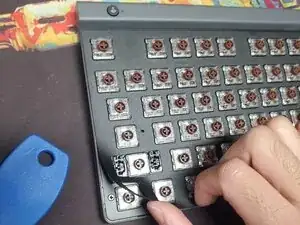

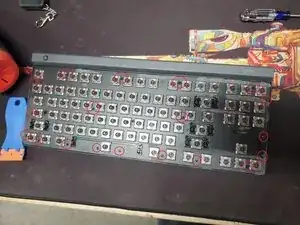

Снимите колпачки клавиш, равномерно поднимая каждую клавишу. Помогает использовать запасную кредитную карту для подъёма нижнего края клавиши и палец для поднятия верхнего края — так клавиши снимаются быстрее.

Переключатели — Kailh, припаяны к плате.

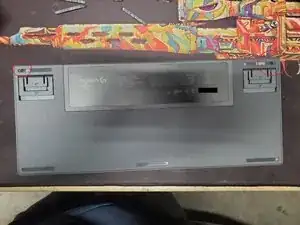

Снимите две резиновые ножки в верхней части на задней стороне. Использование теплового фена/фена для волос помогает размягчить клей при снятии резиновых ножек.

Снимать три нижние резиновые ножки не обязательно.

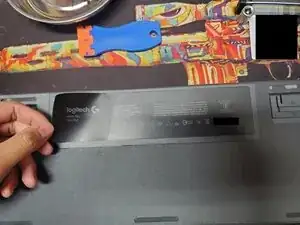

Снимите наклейку-крышку «батареи». Обратите внимание, что у меня проводная G515. У меня она снялась в двух частях (одна — наклейка, другая — толстая пластиковая плёнка). Помогает фен/тепловой пистолет.

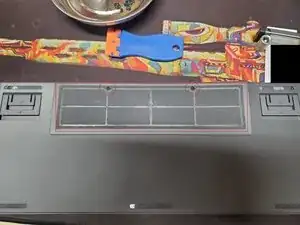

Удалите 2 винта с крышки/пластины «батареи».

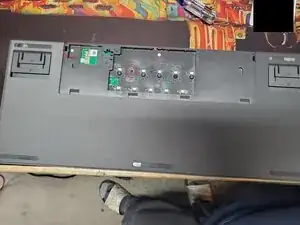

Затем снимите крышку/пластину «батареи».

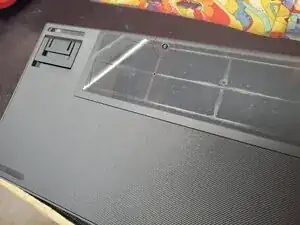

Снимите наклейку/подложку с передней части клавиатуры. Я начал с угла. Понадобится фен/тепловой пистолет, чтобы размягчить клей. Не направляйте тепло на одном месте слишком долго, так как материал плавится довольно быстро.

Будьте осторожны при снятии наклейки/подложки — она легко мнётся, и это будет заметно при повторной установке. У меня остались вертикальные полосы из‑за того, что я тянул наклейку/подложку строго вверх при снятии.

Выверните винты с крестообразной головкой (Phillips) спереди клавиатуры.

Выверните винты с крестообразной головкой. Учтите, что эти винты отличаются от винтов спереди клавиатуры. Два верхних на задней стороне — серебристые, а нижний/средний — более короткий чёрный винт с полукруглой шляпкой.

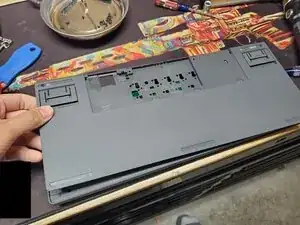

Снимите заднюю панель клавиатуры.

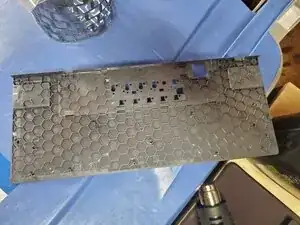

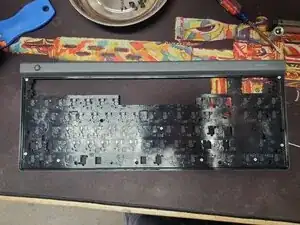

Так выглядит передняя сторона задней панели после её снятия.

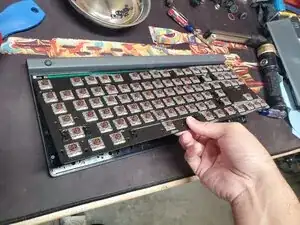

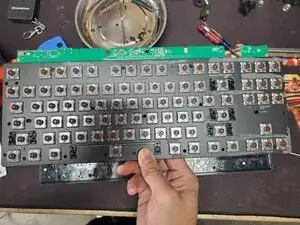

Вытяните плату из корпуса/рамы клавиатуры.

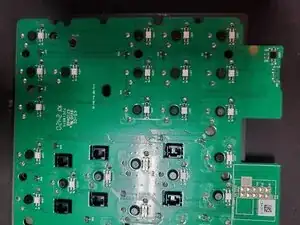

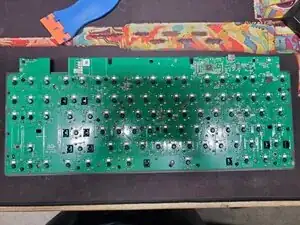

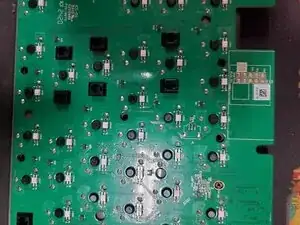

Дополнительные фотографии платы (1)

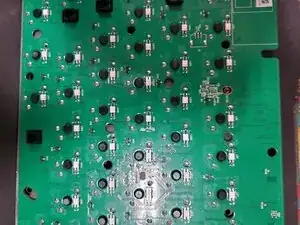

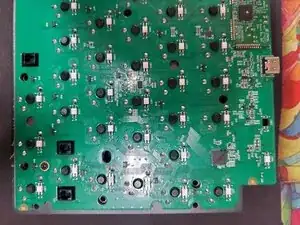

Дополнительные фотографии платы (2)

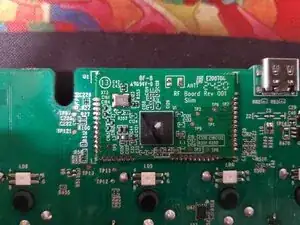

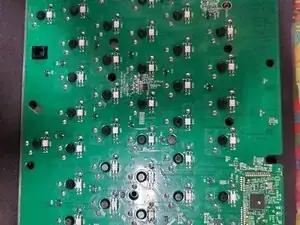

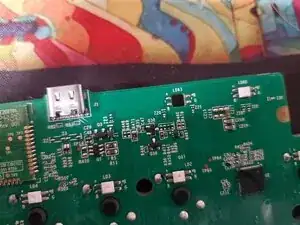

Дополнительные фотографии платы (3)
