Logitech G915 Wireless: ремонт/замена переключателя клавиши

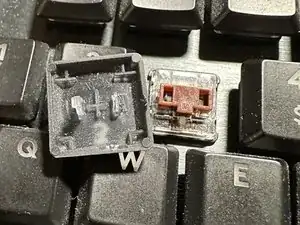

Это руководство используется в случае, если требуется замена переключателя или, как в моём случае, если колпачок клавиши отломался внутри переключателя, делая переключатель неработоспособным. Я буду использовать цвета для обозначения разных наборов винтов. Это НЕ модель TKL, поэтому винты под ножками находятся в других местах по сравнению с полноразмерной G915 в этом руководстве.
Шаг 1
Отверткой PH1 выкрутите все винты (красный набор) на этой клавиатуре.

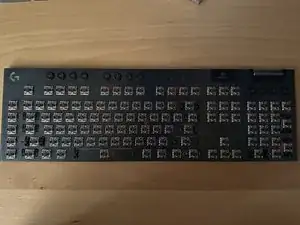

Вы можете снять все колпачки клавиш или только те, которые окружают головки винтов.
При откручивании нажимайте плотно, чтобы не сорвать шлиц винта.
Шаг 2

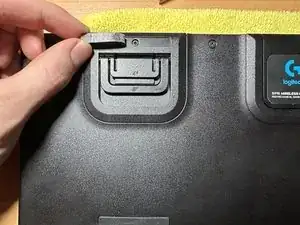

Продолжайте выкручивать винты (красный набор), ориентируясь по картинке; не забудьте открыть левую ножку, чтобы получить доступ к винту под ней.

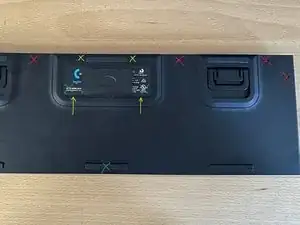

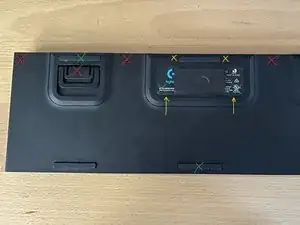

Обращайтесь к этой цветной схеме в следующих шагах!!!
Шаг 3

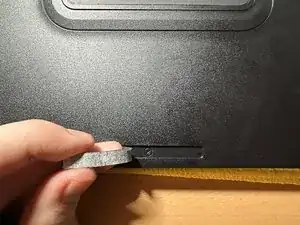

Теперь с помощью фена нагрейте резиновую прокладку (зелёный набор) и аккуратно снимите резиновую прокладку пинцетом, начиная с одного края. Убедитесь, что попали под белый тканевый слой, и медленно поднимайте, давая клею ослабнуть. Снимите по одному винту (зелёный набор) с каждой прокладки.
Шаг 4

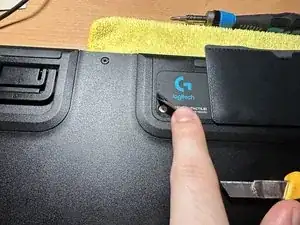

Используя ту же технику, нагрейте углы задней наклейки (зелёный набор) и, начиная с угла, подденьте край ножом, стараясь не заломать и не сильно не складывать наклейку. Снимите два винта (зелёный набор) из-под этикетки.
Шаг 5

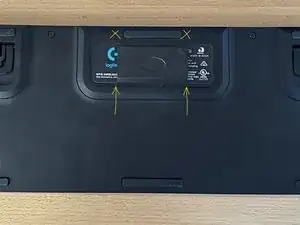

Аккуратно подденьте в направлении жёлтых стрелок, не ломая защёлки в верхней части клавиатуры. После удаления батареи можно отключить разъём от платы. Снимите два винта (жёлтый набор) из-под батареи.
После удаления всех винтов вы сможете снять задний пластик и получить доступ к тыльной стороне печатной платы.
Шаг 6

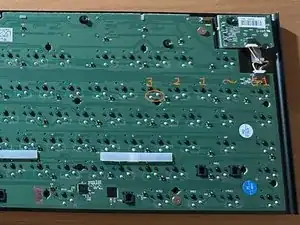

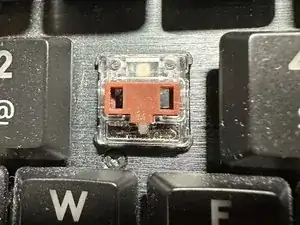

Теперь найдите клавишу, которую хотите заменить (в моём случае это была клавиша с цифрой 3).
Найдите соответствующую клавишу и её контакты. Нагрейте паяльником припой и удалите его с помощью отсоса для припоя.
Когда припой с обоих контактов будет удалён, переверните клавиатуру и снимите переключатель с передней стороны клавиатуры.
Шаг 7
Если вы заменяете переключатель, вам нужен новый. Либо можно разобрать и очистить/смазать переключатель.

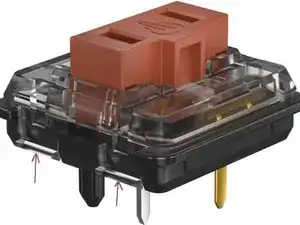

Или, как в моём случае, можно разобрать переключатель, освободив по две защёлки с каждой стороны (фиолетовый набор). Извлеките сломанный кусок колпачка изнутри и соберите переключатель обратно.
Когда переключатель готов к пайке, подготовьте припой, флюс и паяльник, вставьте переключатель обратно через переднюю часть клавиатуры и запаяйте два контакта на плате.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
