Замена передней панели HyperX Alloy Origins
В этом руководстве показано, как заменить переднюю панель механической клавиатуры HyperX Alloy Origins (серийный номер HX-KB6RDX и его варианты).
Для выполнения работы потребуется лопатка, отвертка Phillips #00 и паяльная станция. Эту замену следует выполнять крайне осторожно, чтобы избежать травм от паяльника. Замена передней панели может потребоваться после случайного пролива жидкости или поломки клавиш.
Перед заменой передней панели убедитесь, что вы ознакомились и выполнили действия из руководства по устранению неполадок, чтобы убедиться, что клавиатура действительно неисправна.
Шаг 1
Найдите задвижку-индикатор в правом верхнем углу клавиатуры.
Шаг 2
Вставьте металлическую лопатку или другой инструмент для разделения в правую щель между задвижкой и корпусом клавиатуры.
Аккуратно приподнимите задвижку, удерживая левую сторону задвижки прижтой вниз.
Задвижка может выстрельнуть вверх при снятии. Рекомендуется защищать глаза на этом этапе.
Шаг 3
Переверните клавиатуру так, чтобы передняя панель была обращена к вам.
Шаг 4
Снимите резиновые ножки в четырёх углах задней панели.
При обратной сборке используйте клей для повторного крепления ножек. Рекомендуется силиконовый резиновый клей.
Шаг 5
Снимите указанные колпачки клавиш, как показано на изображении.
Шаг 6
Удалите все винты Phillips #0 из новых отверстий, образовавшихся после снятия резиновых ножек и пластиковой задвижки.
Шаг 7
Отделите заднюю панель от клавиатуры вручную.
Шаг 8
Определите переключатель клавиши, который требуется заменить.
Снимите его колпачок, аккуратно поддев пальцами.
Шаг 9

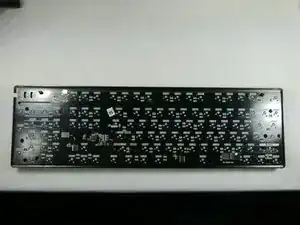

Переверните клавиатуру так, чтобы была видна печатная плата (PCB).
Найдите соответствующий переключатель, который нужно удалить.
Шаг 10
Включите паяльник и прогрейте его.
Не прикасайтесь к металлическому концу паяльника, пока он включён. Дайте паяльнику остыть перед его хранением.
Шаг 11
Растопите припой вокруг четырёх выводов светодиода переключателя и двух нижних выводов корпуса переключателя.
Для удаления расплавленного припоя используйте паяльник для удаления припоя, отсос или оплётку для выпаивания.
Открытые выводы переключателя подвержены повреждению от паяльника. Избегайте сильного давления, чтобы не согнуть выводы.
Шаг 12
Используя лопатку или другой металлический инструмент, сильно надавите на открытый пластик переключателя. Это отделит переключатель от остальной части клавиатуры.
Если выводы переключателя не отделяются от PCB клавиатуры, продолжайте нагревать выводы паяльником, чтобы расплавить оставшийся припой.
Шаг 13
Выпаяйте и отделите все переключатели клавиш от клавиатуры.
Микроконтроллеры клавиатуры должны оставаться на печатной плате и не должны быть выпаяны.
Шаг 14
Отделите переднюю панель от печатной платы клавиатуры вручную.
Положите печатную плату на заднюю панель.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке. Обратите внимание, что при повторном установлении переключателей на печатную плату их необходимо удерживать с обратной стороны клавиатуры во время пайки.
Перевод руководства с ifixit.com
