Замена клавиш на клавиатуре KBD67 Lite R4

Разместите клавиатуру на ровном столе.

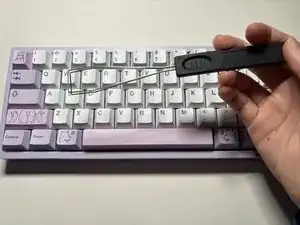

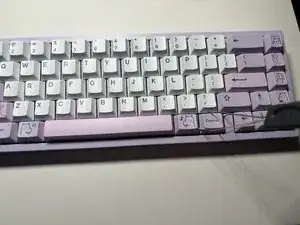

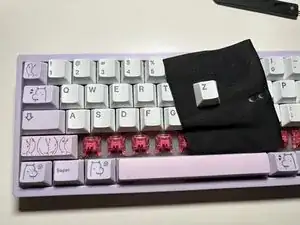

Снимите колпачки клавиш вручную или с помощью съёмника для колпачков, как показано.

Организуйте инструменты, чтобы предотвратить их потерю.

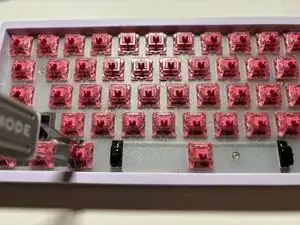

На изображениях показано правильное использование съёмника переключателей.

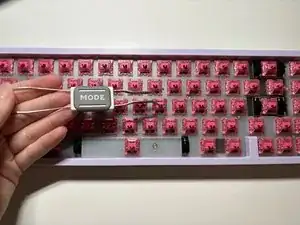

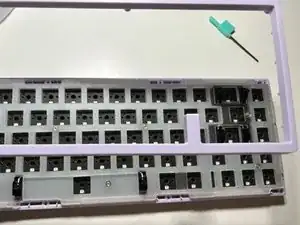

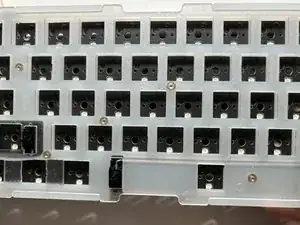

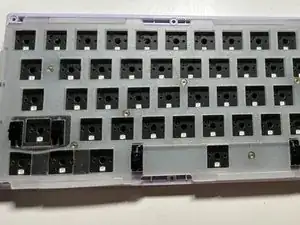

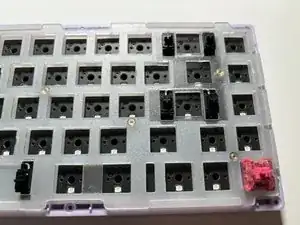

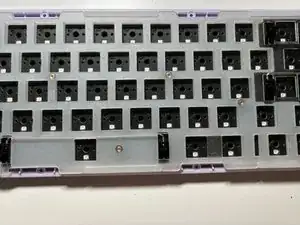

Снимите переключатели вручную или с помощью съёмника переключателей.

Рекомендуется использовать съёмник переключателей, так как удаление руками может быть затруднено.

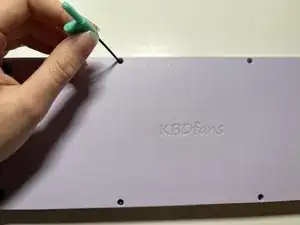

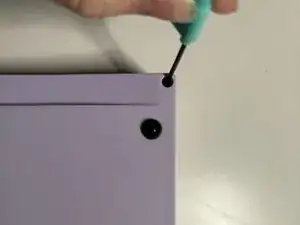

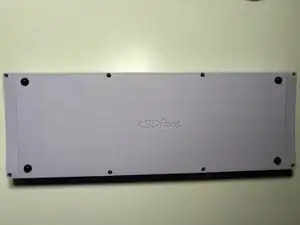

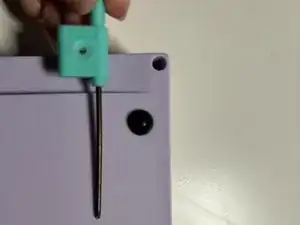

Используйте отвёртку, чтобы открутить восемь винтов на задней панели клавиатуры.

Обязательно сохраните винты для последующего использования.

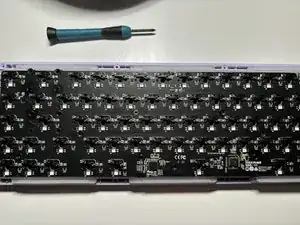

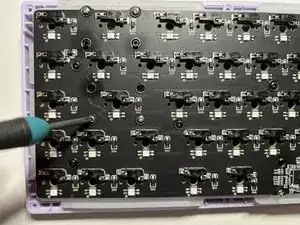

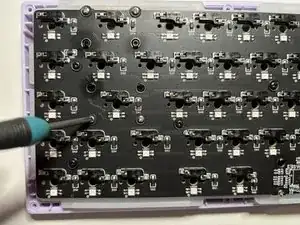

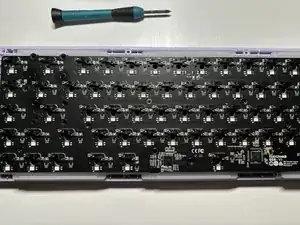

Открутите печатную плату (PCB) от корпуса.

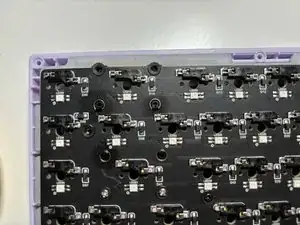

Избегайте размещения платы на поверхностях, склонных к статике, чтобы предотвратить короткое замыкание контактных гнёзд переключателей.

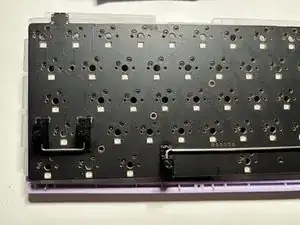

Открутите стабилизаторы с задней стороны платы.

Следите за шумопоглощающими поролоновыми наклейками, прикрученными между платой и переключателями клавиатуры.

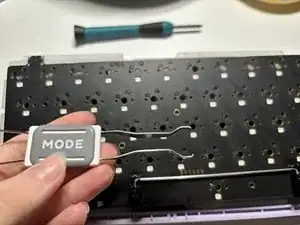

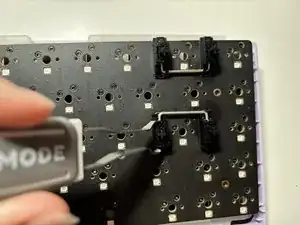

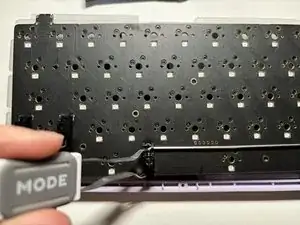

Используйте съёмник переключателей, чтобы извлечь стабилизаторы.

После откручивания стабилизаторы можно вынуть из платы.

Сборка клавиатуры завершена. Разместите плату в антистатичном месте.

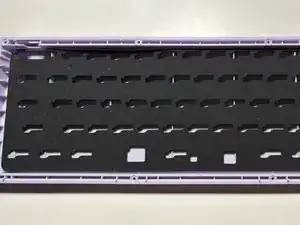

Поместите пластиковую и поролоновую прокладки на дно корпуса клавиатуры.

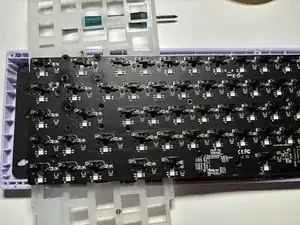

Плата располагается поверх поролоновой прокладки.

Убедитесь, что шумопоглощающие поролоновые наклейки на месте перед установкой стабилизаторов.

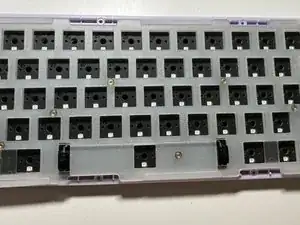

Установите стабилизаторы на плату.

Прикрутите там, где это необходимо.

Не сгибайте контакты переключателей.

По желанию: можно очистить переключатели микрофибровой тряпкой.

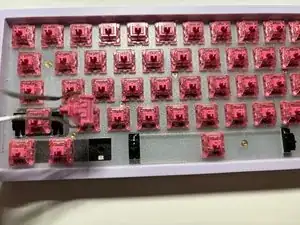

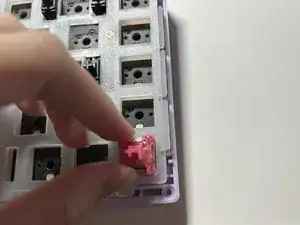

Совместите контакты переключателей с соответствующими отверстиями на плате.

Используйте восемь винтов, сохранённых в третьем шаге.

Прикрутите там, где это необходимо.

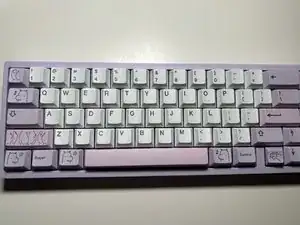

Выберите колпачки клавиш и наденьте их на переключатели.

По желанию: перед повторной установкой можно очистить колпачки микрофибровой тряпкой или щёткой с ворсом.

Подключите клавиатуру к выбранному устройству и проверьте её работу с помощью соответствующего программного обеспечения.
