Замена дисплея AlphaSmart Pro

Выключите устройство AlphaSmart Pro и извлеките батареи перед началом разборки.

Удалите все восемь винтов с головкой Phillips длиной 1 см с задней панели AlphaSmart Pro с помощью отвертки Phillips #00.

Осторожно отделите переднюю панель от задней панели.

Обратите внимание, что передняя и задняя панели все еще соединены шлейфом.

Чтобы удалить шлейф, используйте лопатку, чтобы поднять каждую сторону соединителя из гнезда.

Осторожно потяните вверх за соединитель, чтобы полностью удалить его из гнезда.

Теперь вы можете отделить переднюю панель от задней панели.

Смотрируя на переднюю панель, используйте отвертку Phillips #00, чтобы удалить четыре винта с головкой Phillips длиной 0.8 см из каждого угла материнской платы дисплея.

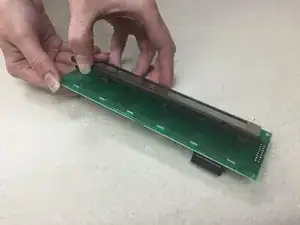

Поднимите дисплей и материнскую плату с пластикового передней панели, чтобы отделить две части.

Чтобы удалить маленькую материнскую плату с дисплея, используйте плоскогубцы с узкими носиками или угловые пинцеты, чтобы осторожно согнуть 12 металлических зажимов, чтобы их можно было протолкнуть через небольшие слоты.

Также необходимо поднять прозрачную ленту, которая закрывает две из этих зажимов.

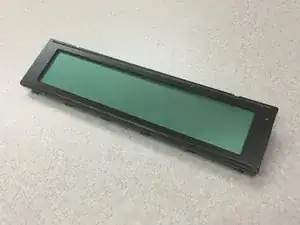

Отделите дисплей и маленькую материнскую плату.
