Kodak ESP C315 - Как заново подключить ленточный кабель печатающей головки

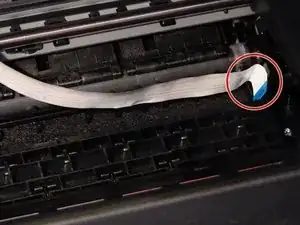

«Кот выпущен из мешка!» — :( ослабленный ленточный кабель (Изображение 1, красное)

Поднимите верхнюю крышку с шарниром (не только крышку сканера)

Отключите питание принтера и используйте длинную плоскую отвёртку, чтобы освободить картриджи — переместите их в центральное положение (Изображение 2)

Следуйте общим рекомендациям в этом видео (https://www.youtube.com/watch?v=n3bQ0n41...), чтобы освободить замок парковки печатающей головки, но учтите, что у C315 печатающая головка будет расположена с правой стороны, а не с левой

Снимите картриджи, сжав концы большим и указательным пальцами, затем потянув вверх и вынув

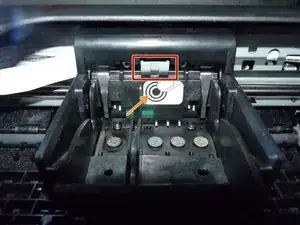

Теперь снимите лоток держателя картриджа печатающей головки, нажав вверх на серую защёлку над точкой прижима (этикетка) (Изображение 3)

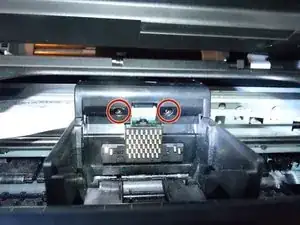

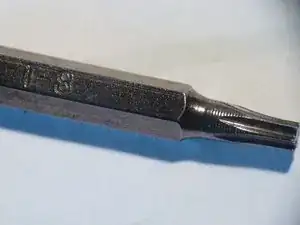

Используя T‑8 Torx (Изображение 1), отвинтите два винта (Изображение 2) и сохраните их в безопасном месте. T‑8 Torx понадобится снова только для установки этих винтов

Далее используйте длинную плоскую отвёртку, чтобы надавить назад на защёлку (Изображение 3, оранжевая стрелка), одновременно поднимая верхнюю планку (Изображение 3, красный прямоугольник)

Есть два выступа и две зоны на верхней планке, за которые нужно ухватиться; когда оба выступа освободятся и станут видны (немного выдвинуты вперёд), можно ослаблять верхний пластиковый элемент

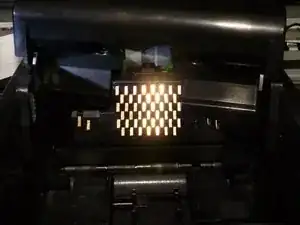

Внимание! Через верхнюю часть печатающей головки проходит прозрачный оптический кабель (Изображение 1). Избегайте его повреждения плоской отвёрткой

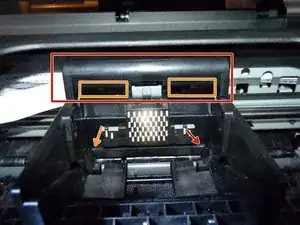

Вставьте плоскую отвёртку в шов рядом с верхом прямо перед или сразу за оптическим кабелем, где вам удобнее (Изображение 2)

Повторите с другой стороны

Крышка должна свободно шевелиться, двигаться вверх и вниз

Ваша цель — захватить верх крышки обеими руками большим и указательными пальцами

Нужно потянуть крышку вверх к неподвижному пластиковому корпусу (с необходимой силой корпус гнётся, но не ломается)

Во время подтягивания тяните крышку к себе и одновременно нажимайте мизинцами наружу по сторонам лотка держателя печатающей головки, слегка наклоняя крышку

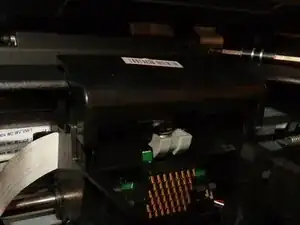

Вы можете услышать скрипы пластика, но с терпением и аккуратным усилием верхняя часть пластикового покрытия окажется на фиксированном корпусе (Изображение 1)

Затем аккуратно выводите боковые защёлки (Изображение 2), при необходимости поддев плоской отвёрткой, одновременно тянув вверх, чтобы не сломать защёлки в нижней части детали

Если всё прошло успешно, крышка будет снята (Изображение 3)

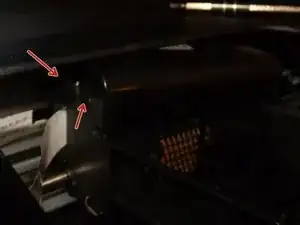

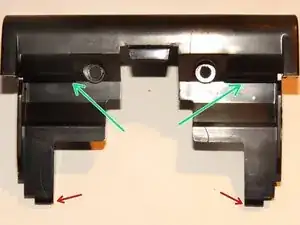

Обратите внимание на защёлки (Изображение 3, красные стрелки) и лучшие места для размещения больших/указательных пальцев (Изображение 3, зелёные стрелки)

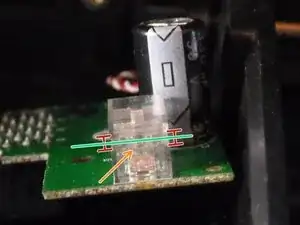

Внимание! Перед попыткой сдвинуть плату выньте оптический кабель из прозрачного пластикового датчика на задней части платы (вверху справа) (Изображение 1)

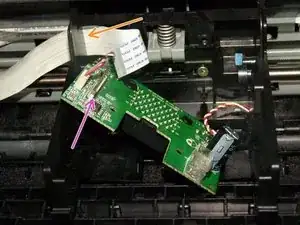

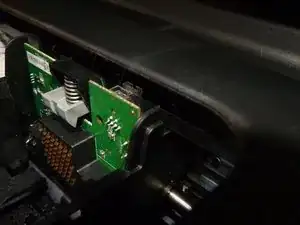

Плата должна сдвинуться вперёд и вверх, пройдя мимо серого пружинного фиксатора (Изображение 1), чтобы открыть заднюю часть платы и разъём без подключённого ленточного кабеля (Изображение 2, розовая стрелка)

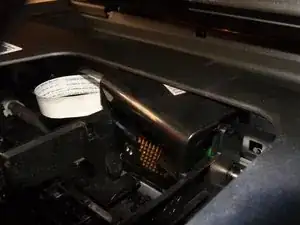

Теперь пора направить ленточный кабель внутрь корпуса (Изображение 2, оранжевая стрелка). Посмотрите слева от корпуса и найдите вертикальный слот. (Изображение 3)

Протолкните ленточный кабель так, чтобы металлические контакты/полосы были обращены от вас

Если всё сделано правильно, при естественном изгибе ленточного кабеля вы увидите металлические контакты/полосы, обращённые к вам (Изображение 2)

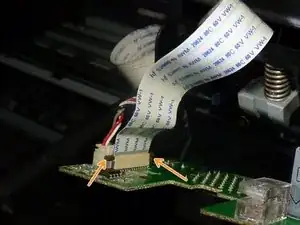

Поднимите коричневую фиксирующую планку на коннекторе вверх (Изображение 1, оранжевые стрелки)

На ленточном кабеле текст напечатан только с одной стороны; эта сторона должна быть обращена к прозрачному пластиковому датчику на другом конце платы

Вставьте кабель в разъём и, удерживая его пальцами в центре, опустите обе стороны коричневой планки до тех пор, пока коннектор не захватит кабель

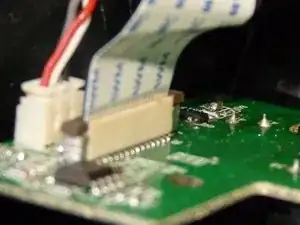

Вы должны заметить, что верхушки металлических контактов/полос, выступающие вверху коннектора, выглядят ровно (Изображение 2). Если кабель установлен неправильно, на одном конце будет больше видимых контактов или контакты не будут видны, потому что кабель вставлен задом наперёд

Теперь нужно выпускать лишнюю длину ленточного кабеля наружу по мере того, как вы возвращаете плату на место, не забыв поднять серый пружинный фиксатор, чтобы плата могла зайти достаточно далеко назад и слегка опуститься

Теперь можно снова подключить оптический кабель (Изображение 2, зелёный) за верхней правой частью платы. Обратите внимание, что он располагается между прозрачным пластиковым считывателем (Изображение 2, оранжевая стрелка) в канавке (Изображение 2, показатели глубины, красные)

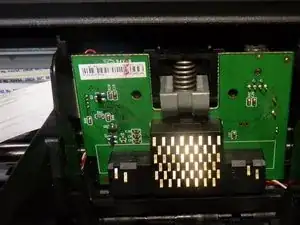

Далее выровняйте отверстия под винты (Изображение 3, синие стрелки), убедившись, что плата опущена и немного отведена назад. Возможно, придётся отодвинуть назад красно‑белые провода (Изображение 3, жёлтая стрелка)

Внимание! Невыполнение этого перед установкой пластиковой крышки помешает закрепить винтами корпус печатающей головки и плату

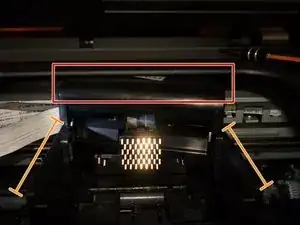

Замена пластиковой крышки выполняется в обратном порядке — сначала устанавливается большая плоская верхняя часть под фиксированной пластиковой крышкой (Изображение 1 красный), затем поднимите и отведите назад до тех пор, пока защёлки не войдут в нижнюю часть

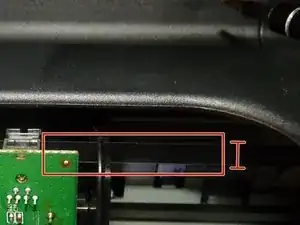

Возможно, будет удобнее слегка надавить наружу на боковую сторону лотка для держателя картриджа печатающей головки (Изображение 1 оранжевые маркеры глубины)

Мне было удобнее, когда участок крышки (Изображение 2 жёлтые стрелки) оказался выше панели с кнопками (Изображение 2 синий маркер глубины), затем толкать её назад

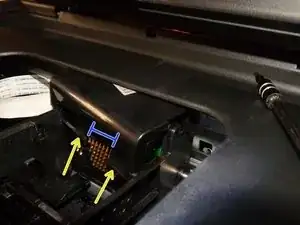

Если защёлки внизу вошли на место, а верхняя плоская часть крышки выровнена и близка к фиксированной печатающей головке (Изображение 3), сейчас самое время проверить, не сместился ли оптический кабель. Он должен быть вертикальным, и печатающая головка не должна испытывать затруднений при движении в стороны

Наконец, замените винты (Изображение 3 оранжевый) — крышка установлена

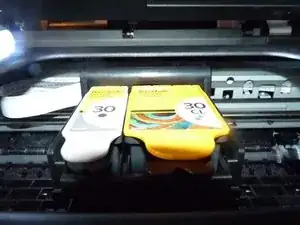

Остаётся вернуть лоток держателя картриджа печатающей головки, прижимая его к белой наклейке (Изображение 1 оранжевая стрелка) до щелчка под серой пружинной защёлкой (Изображение 1 красный), затем установить картриджи (Изображение 2) как обычно, убедившись, что они также защёлкнулись на месте

Теперь можно переместить узел полностью вправо в парковочное положение

Закройте крышку принтера

Восстановите питание и проверьте, что при запуске принтер корректно выполняет перемещения
