Замена экрана Sirius XM Onyx Plus

Экраны могут трескаться или изнашиваться, поэтому их необходимо заменить.

Шаг 1

Вставьте пластиковый инструмент для вскрытия между корпусными частями.

Начиная с нижнего левого угла, надавите на пластиковый инструмент для вскрытия, чтобы отстегнуть защёлки внутри устройства.

Необходимо начинать с нижних левого и правого углов, затем перевернуть устройство и повторить для верхней части.

После отщёлкивания отделите заднюю крышку от устройства.

Снимите три винта JIS #00 длиной 5,4 мм с материнской платы.

Отстегните две защёлки, расположенные в верхней части устройства, которые фиксируют материнскую плату.

Поднимите материнскую плату снизу вверх.

Поднимите экран, чтобы увидеть место его крепления к материнской плате.

Используйте лопатку, чтобы откинуть фиксирующий язычок на разъёме ленточного кабеля дисплея ZIF.

Осторожно выньте ленточный кабель из ZIF-разъёма.

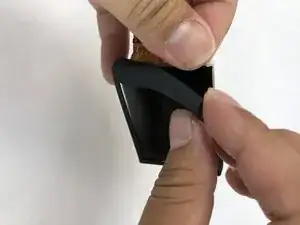

Снимите чёрный корпус с экрана.

Для сборки устройства выполните эти действия в обратном порядке.
