Мод Line Out для Subaru CM631UD (Clarion PF-3391A-A)

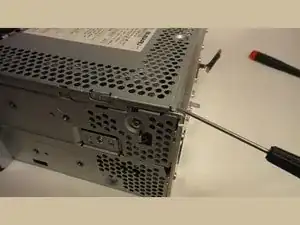

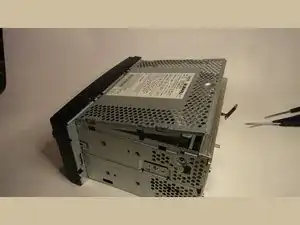

Снимите верхнюю крышку корпуса, выкрутив один винт сзади; затем используйте маленькую отвёртку, чтобы сдвинуть верхнюю крышку от корпуса, начиная с заднего угла. Снимите крышку, у которой спереди имеются защёлки.

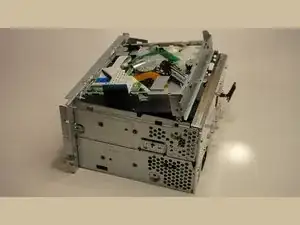

Это открывает доступ к приводу CD.

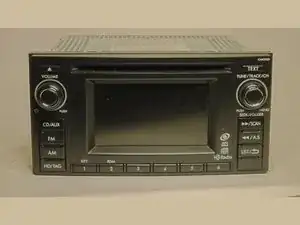

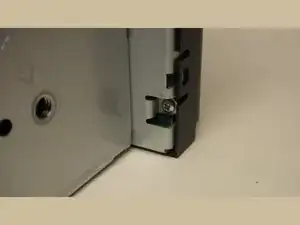

Снимите переднюю панель. Начните с удаления пластиковых винтов (по 1 с каждой стороны) за выступами передней панели, у нижнего края корпуса.

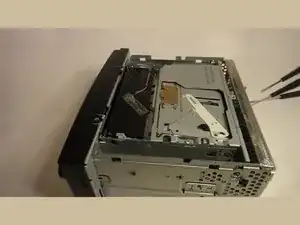

Используя 3 плоские отвёртки, освободите 2 защёлки с одного конца и одну защёлку с одной стороны. Не раздвигайте их слишком сильно! Отодвиньте угол от защёлок. Поверните блок на 180 градусов и освободите остальные 3 защёлки.

Аккуратно потяните переднюю панель до полного снятия.

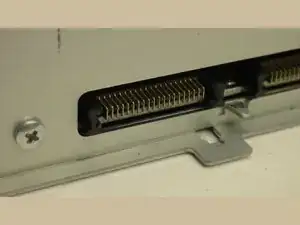

Система разъёмов передней панели использует лезвия вместо контактов-штырей и кажется прочной.

С помощью плоскогубцев с тонкими губками снимите разъём CD-привода. Потяните прямо вверх, чтобы освободить его.

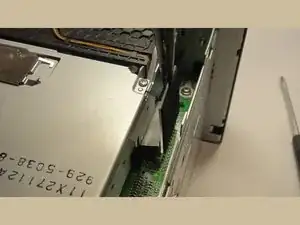

Снимите CD-привод, выкрутив 4 винта: 2 под передней панелью под щелью CD и 2 на боках в верхней задней части.

Отогните защёлки металлического перекрестия, прикреплённого к приводу CD, немного от металлических стенок корпуса, чтобы освободить их.

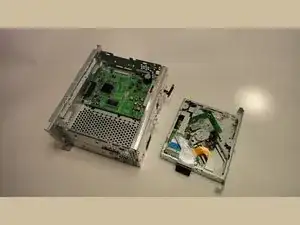

Поднимите CD-привод из корпуса, начиная с задней части.

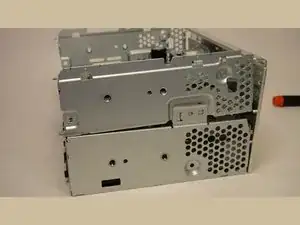

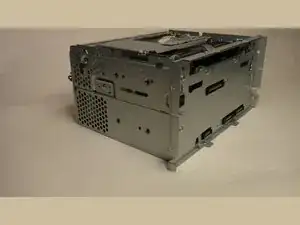

Снимите переднюю металлическую панель, выкрутив 6 винтов, которые крепят её к верхнему и нижнему корпусам.

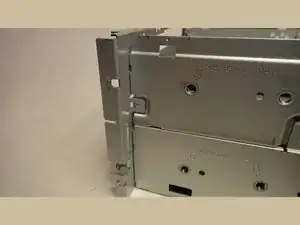

Используйте маленькую плоскую отвёртку, чтобы освободить металлические защёлки, удерживающие переднюю панель на верхнем корпусе.

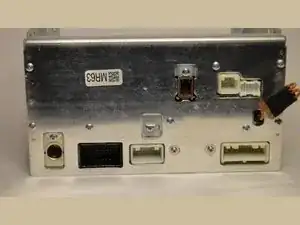

Освободите заднюю панель, которая толще и используется как радиатор, выкрутив два длинных винта (с шайбами) и оставшиеся 7 винтов. После выполнения мода на линейный выход задняя панель не будет полностью съёмной без некоторой выпайки, но устройство по-прежнему можно разбирать.

Между силовым усилителем и задней панелью находится термопаста. При сборке очистите эту область и нанесите новую пасту.

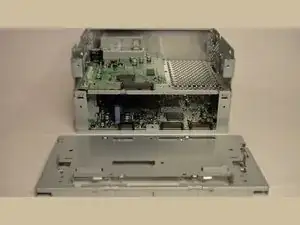

Снимите 2 винта, которые крепят верхний корпус к нижнему, освободите защёлки и снимите верхний корпус. Между верхней и нижней платами есть электрический разъём, который отключится.

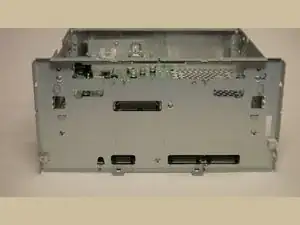

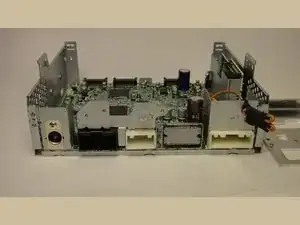

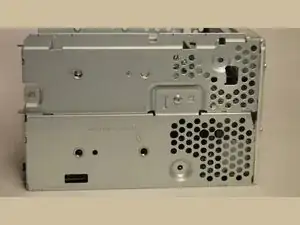

Вид сзади и спереди. На виде спереди задняя панель снова прикручена.

Эта печатная плата является основной системной платой, на которой расположены IC обработки аудио, четырёхканальный усилитель и ФНЧ, а также «силовой» усилитель сзади (с термопастой).

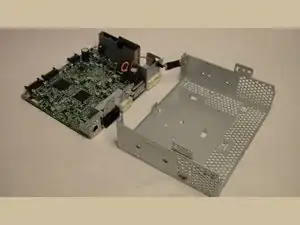

Нижняя крышка отделяется от основной печатной платы после снятия 5 винтов, видимых сверху.

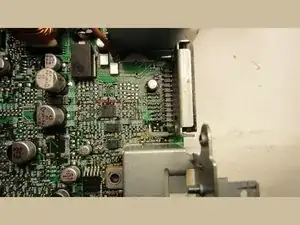

Основной предусилитель перед силовым усилителем находится в этой секции. Обратите внимание на места для компонентов, которые оставлены пустыми на заводе. Эти компоненты можно установить на плату и они обеспечат дополнительный усиление линейного выхода на 8 dB.

Сигналы линейного выхода присутствуют на четырёх резисторах с нулевым сопротивлением, видимых в центре изображения, выше IC 302. Каждый помечен маленькой буквой «O». На втором изображении каналы подписаны (да, символы крошечные; придётся увеличить изображение, возможно скачать картинку, чтобы их увидеть).

FL = Передний левый

FR = Передний правый

RL = Задний левый

RR = Задний правый

При припайке проводов к этим резисторам не имеет значения, к какому концу резистора вы припаяетесь (поскольку они имеют нулевое сопротивление).

Итак, у Вас есть выбор: оставить стандартные усиления или установить недостающие компоненты для увеличения усиления.

Также убедитесь, что Вы умеете паять настолько мелкие компоненты. При сомнениях потренируйтесь на старой материнской плате с компонентами 0603, прежде чем брать паяльник в руки.

Ни в коем случае не соединяйте просто проводами аудиовыходы с четырьмя нулевыми резисторами! На этих сигналах присутствует постоянная смещение 6 В, и ОБЯЗАТЕЛЬНО необходима переменная развязка (AC coupling). Компоненты, показанные здесь для каждого из 4 каналов, это:

10 мкФ, 50 В неполярный алюминиевый электролитический конденсатор

300 Ом, 1/4 Вт резистор

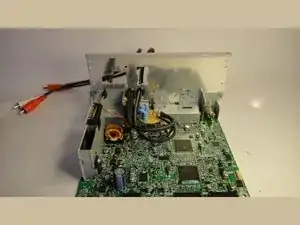

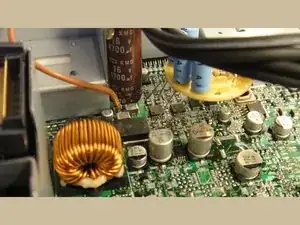

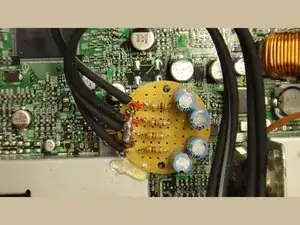

Показаны три разные точки зрения. Обратите внимание на кусок медного провода 16AWG, который обмотан вокруг монтажного винта (винт на фото удалён). Эта точка является аналоговой землёй, и винт служит опорой для маленькой круглой печатной платы (это изделие Radio Shack; довольно забавно). Оплётки аудиокоаксиалов также припаиваются к этому проводу.

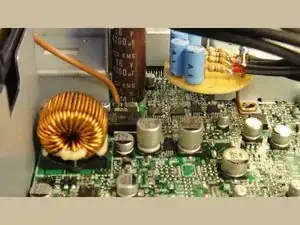

Обратите внимание, что длинные выводы неполярных конденсаторов припаяны непосредственно к вновь установленным компонентам; будьте осторожны при выполнении этой операции! Не допускайте ситуации, когда один вывод припаен, а затем вы подклиниваете всю сборку вбок — компоненты могут повредиться.

Если Вы решите не устанавливать недостающие компоненты, припаяйте провода от конденсаторов к четырём нулевым резисторам вместо показанных здесь компонентов.

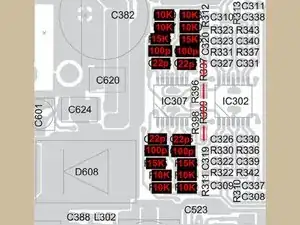

ДОПОЛНИТЕЛЬНО: Установите недостающие компоненты. Для этого потребуется покупка дополнительных деталей на mouser.com. См. список деталей руководства для получения дополнительной информации. На изображении показано расположение новых компонентов; также потребуется установить IC307.

Серьёзно: если Вы собираетесь добавлять недостающие компоненты, приобретите схему в интернете, чтобы иметь макет платы и схему для справки.

Из‑за большого соседнего конденсатора (C382) трудно припаять эти компоненты на место. Я удалил его перед установкой недостающих компонентов, а затем установил обратно, хотя из‑за плоскости земли было сложно его выпаять.

Вы ТАКЖЕ ДОЛЖНЫ удалить четыре нулевых резистора (на изображении они отмечены красной линией).

Есть ещё один дополнительный шаг: отключить усилитель мощности. Для этого выньте основную плату из нижней части корпуса и замкните контакты 2 и 4, чтобы удерживать усилитель мощности в режиме ожидания. Этот шаг не обязателен, если недостающие компоненты не устанавливаются.

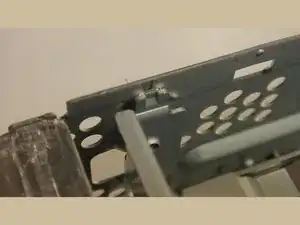

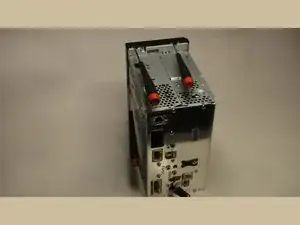

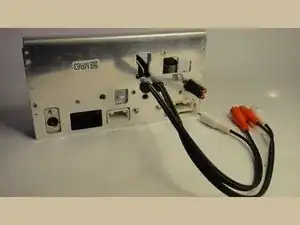

Обязательно используйте strain relief для кабелей при прохождении через отверстия, которые нужно просверлить в задней панели. НЕ СВЕРЛИТЕ ОТВЕРСТИЕ ПОД ВЫРЕЗОМ USB, КАК ПОКАЗАНО ЗДЕСЬ! Сдвиньте его вниз немного, так как USB‑разъём обычно угловой и может мешать. Пришлось укоротить корпус разъёма, чтобы он встал на место.

Добавьте немного горячего клея по краю платы для её стабилизации; приборная панель автомобиля — ужасное место для электроники! Убедитесь, что никакие контакты на задней стороне платы не могут замкнуть на части корпуса.

Перед тем как окончательно собирать устройство, полезно протестировать выполненный мод. На столе можно подать 12 В в устройство: сначала установите верхнюю плату на место, затем временно поставьте переднюю панель. Подайте 12 В от лабораторного источника на главный входной разъём (см. схему и чертежи расположения для дополнительной информации).

Соберите, установите и наслаждайтесь своей проделанной работой!
