Очистка линзы CD-ROM привода Audi Navigation Plus
Не забудьте извлечь навигационный CD-ROM перед отключением устройства.
В данном руководстве не показано, как снять устройство с автомобиля.
В этом руководстве содержится минимальное количество шагов для очистки линзы. В случае, если вы уроните белый пластиковый диск, который удерживает CD-ROM (шаг 2), вам придется разобрать устройство.
Следуйте этому руководству, если это с вами произошло.
Шаг 1

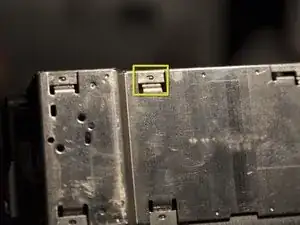

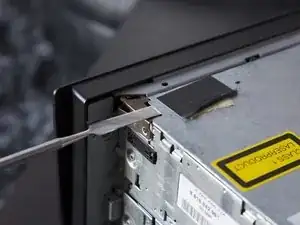

Используйте плоский край металлической лопатки и/или отвертку с плоской головкой, чтобы приоткрыть верхнюю крышку.
При закрытии крышки убедитесь, что она полностью застегнута, как показано на третьем изображении.
Шаг 2

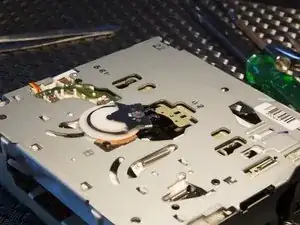

Удалите один золотой винт с потайной головкой, расположенный в центре.
Шаг 3

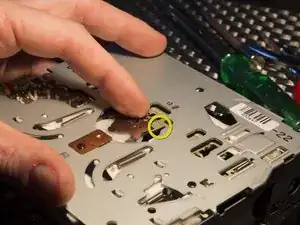

Рекомендуется взять старый CD и вставить его наполовину в CD-ROM привод, пока он не будет виден через отверстие, отмеченное на первом изображении. Это предотвратит падение части, которую нужно удалить на данном шаге, в устройство, с риском повреждения лазера.
Металлическая пластина выдвигается вперед, как показано на первом изображении.

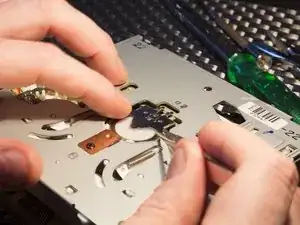

Используйте пинцет, чтобы очень осторожно выдвинуть вперед, а затем поднять и удалить металлическую пластину вместе с белым пластиковым диском. Если они упадут в устройство, вам придется разобрать его полностью (используя это руководство).
Шаг 4

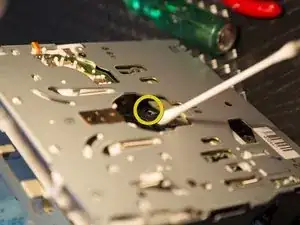

Найдите линзу внутри CD-ROM привода.
Убедитесь, что на плеере и в области, с которой вы работаете, нет пыли. Пыль может попасть на линзу и поцарапать её во время очистки. Очень важно, чтобы линза не была повреждена, так как она используется для чтения дисков.
Окуните один конец ватной палочки в изопропиловый спирт.
Аккуратно промокните палочку о линзу. Будьте очень осторожны.
Дайте линзе высохнуть перед сборкой устройства.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
