Разборка блока Audi Navigation Plus

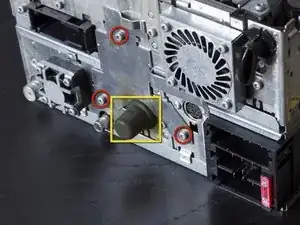

Снимите три винта Torx T9 длиной 6 мм, фиксирующих крышку.

Слегка ослабьте резиновую ручку, так как она прижимает крышку.

Сдвиньте крышку вверх примерно на 1–2 мм и снимите её с блока.

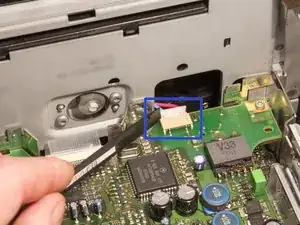

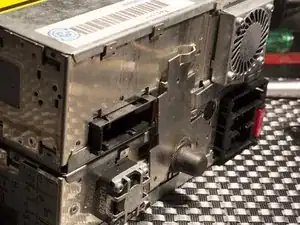

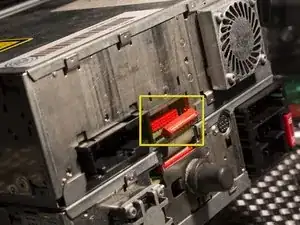

С помощью лопатки отключите кабель, соединяющий GPS с радиоблоком.

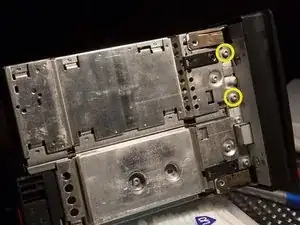

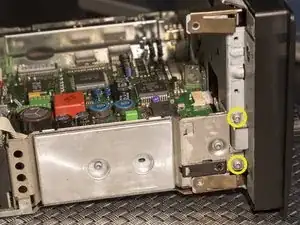

Снимите два винта Torx T9 длиной 6 мм с левой стороны блока.

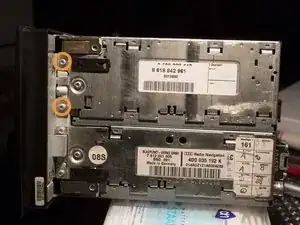

Снимите два винта Torx T9 длиной 6 мм с правой стороны блока.

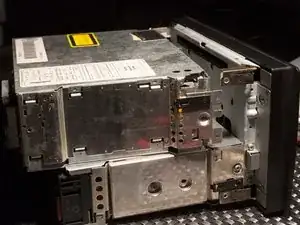

Теперь GPS/CD-ROM модуль можно отделить от радиоблока.

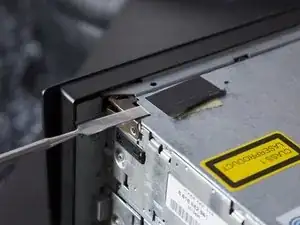

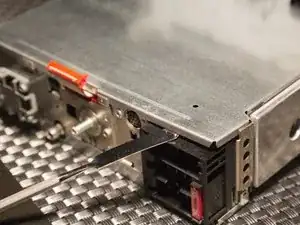

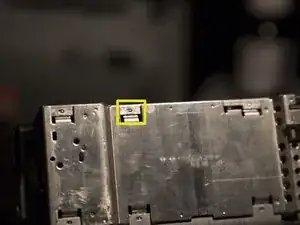

Используйте плоскую кромку металлической лопатки и/или плоскую отвертку, чтобы поддеть верхнюю крышку.

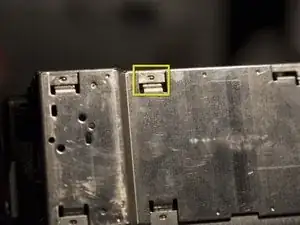

При закрытии крышки убедитесь, что крышка полностью зафиксирована, как показано на третьем изображении.

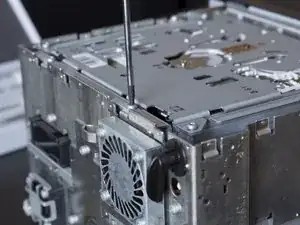

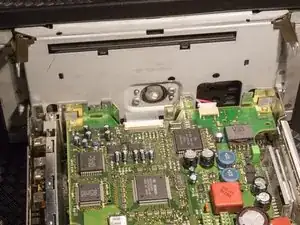

Снимите пять винтов Torx T9 длиной 6 мм с верхней стороны блока.

CD-ROM необходимо вытащить строго вверх. Может потребоваться сила, так как модуль подключён к плате логики внизу корпуса через соединительную плату (см. третью фотографию). Плата может выйти вместе с CD-ROM модулем или остаться подключённой к плате логики.

С левой стороны возможно вытащить модуль пальцами.

С правой стороны можно использовать плоскую отвертку. Необходимая сила, скорее всего, согнёт металлическую лопатку.

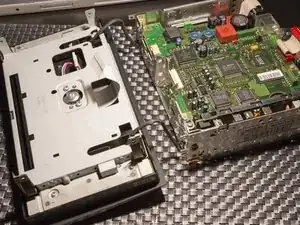

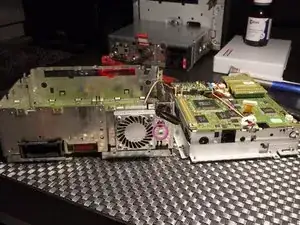

После отключения переверните CD-ROM модуль и положите его рядом с корпусом с платой логики.

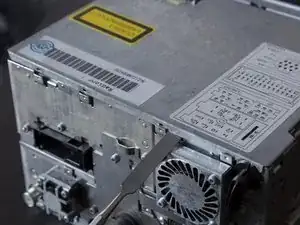

Коричневый кабель останется подключённым; при желании снимите один винт Torx T9, расположенный рядом с вентилятором охлаждения (см. вторую фотографию), чтобы отсоединить разъём от корпуса.

Если соединительная плата всё ещё подключена к CD-ROM модулю:

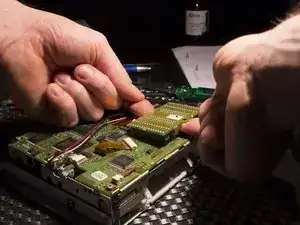

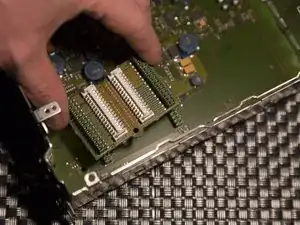

Снимите соединительную плату, поддев её двумя пальцами по обеим сторонам и поднимая вверх.

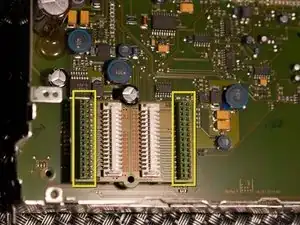

При сборке поместите соединительную плату на плату логики внутри корпуса. Надавите вниз, пока контакты разъёма не станут видимы на поверхности соединительной платы.

При сборке убедитесь, что две платы логики (одна в корпусе и одна на CD-ROM модуле) полностью вставлены в соединительную плату.

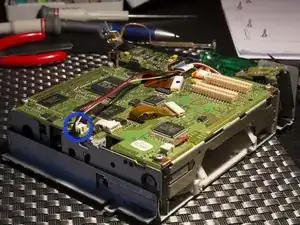

С помощью острия пластиковой лопатки отключите кабель, который соединяет (предположительно) блок угловой калибровки с платой логики CD-ROM привода.

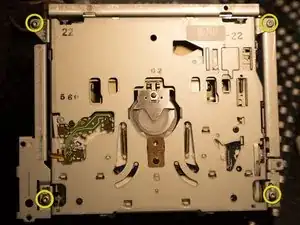

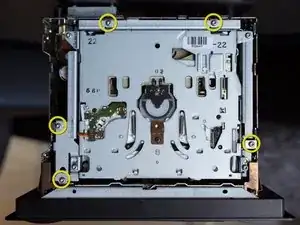

Переверните модуль и снимите четыре винта Torx T9 длиной 6 мм.

CD-ROM модуль теперь отделён от окружающего крепления.

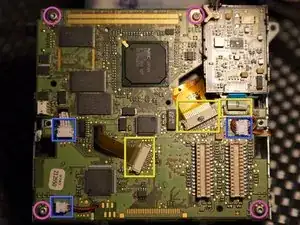

Используйте пластиковой лопаткой, чтобы открыть три пластиковых защёлки и извлечь ленточные кабели — без применения силы.

Отключите три другие разъёма от платы логики, при необходимости используя лопатku.

Снимите четыре винта Torx T9 длиной 6 мм с углов платы логики.

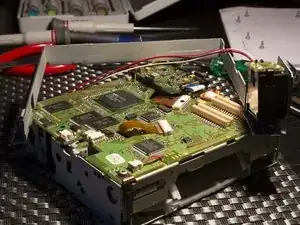

Плата теперь может быть безопасно извлечена из CD-ROM привода.

Переверните CD-ROM модуль обратно.

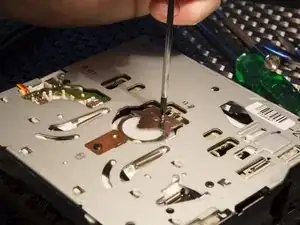

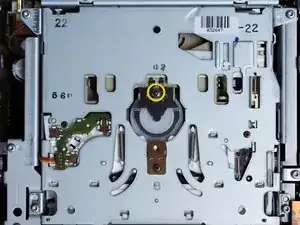

Снимите один золотистый винт с крестовой шлицем, расположенный в центре.

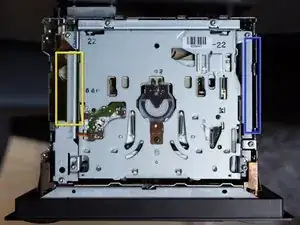

Рекомендуется взять старый CD и вставить его наполовину в CD-ROM привод до тех пор, пока он не станет виден через отверстие, отмеченное на первой фотографии. Это предотвратит падение детали, которую нужно удалить на этом шаге, внутрь устройства и риск повредить лазер.

Металлическая пластина сдвигается вперёд, как показано на первой фотографии.

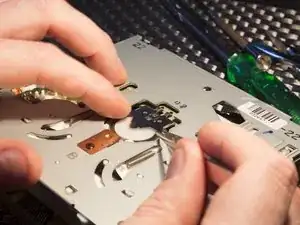

Используйте пинцет, чтобы очень аккуратно сдвинуть вперёд, затем поднять и удалить металлическую пластину вместе с белым пластиковым диском.

Я не разбирал устройство дальше этого уровня, дальнейшая разборка может сместить калибровку лазера и повредить устройство.

Начните со снятия верхней крышки.

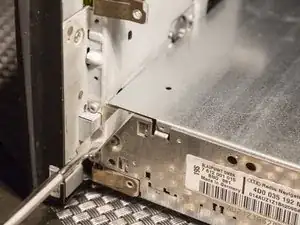

Используйте плоскую кромку металлической лопатки и/или плоскую отвертку, чтобы поддеть верхнюю крышку.

При закрытии крышки убедитесь, что крышка полностью зафиксирована, как показано на третьем изображении.

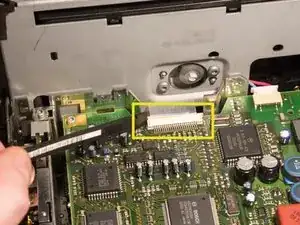

С помощью лопатки откройте защёлку, фиксирующую плоский кабель; кабель можно оставить на месте, так как удалить его из разъёма в данный момент сложно.

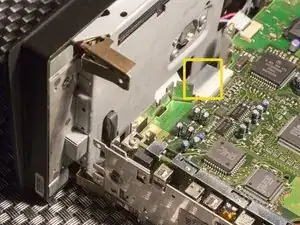

С помощью лопатки отключите кабель питания экрана.

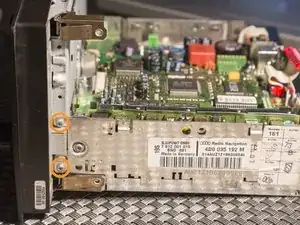

Снимите по два винта Torx T9 длиной 6 мм с левой и правой стороны блока.

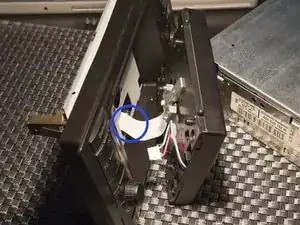

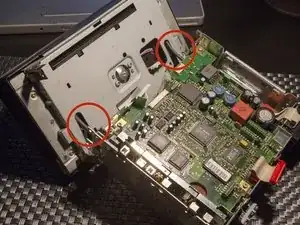

Осторожно отделите переднюю часть от радиоблока настолько, чтобы можно было вытащить гибкий кабель за его вытяжную лапку.

Медленно опускайте переднюю панель, учитывая, что два чёрных оплётённых кабеля по‑прежнему подключены.

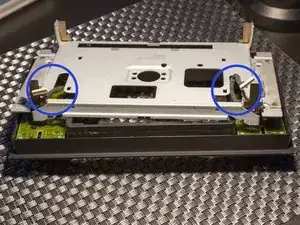

Два чёрных кабеля находятся внизу слева и справа и имеют достаточную длину, чтобы позволить передней части опуститься, не отсоединяясь. Но убедитесь, что при складывании кабель не застрял за металлической пластиной и свободно выходит из‑за неё.

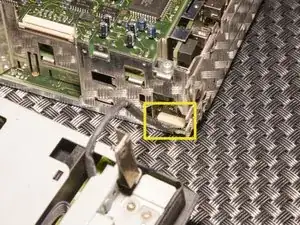

Аккуратно вытяните два чёрных провода из разъёма. Практически невозможно использовать лопаточку, поэтому вытягивайте их за оплётку. Делайте это очень осторожно.

При сборке убедитесь, что эти два кабеля вставлены в разъём до упора.

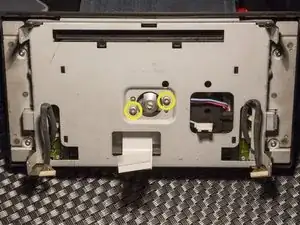

Снимите два винта Torx T10 длиной 4 мм.

После снятия этих двух винтов экран может выпасть, будьте осторожны.

Направляйте гибкий кабель через металлическую пластину при снятии экрана.

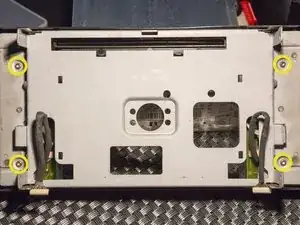

Снимите четыре винта Torx T9 длиной 6 мм.

Осторожно снимите металлическую пластину, пропуская два провода через отверстия.

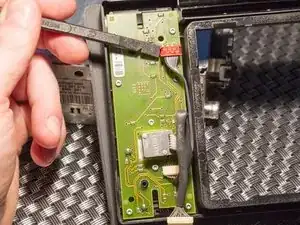

Используйте лопаточку, чтобы отсоединить разъём от платы.

Переверните переднюю панель и снимите резиновую ручку поворотно‑нажимной кнопки.

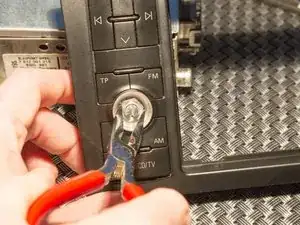

Снимите 11 мм гайку пассатижами или торцевым ключом, если он у вас достаточно длинный.

Теперь вы можете снять модуль поворотно‑нажимной кнопки с задней стороны.

Повторите ту же процедуру для поворотно‑нажимной кнопки с правой стороны.

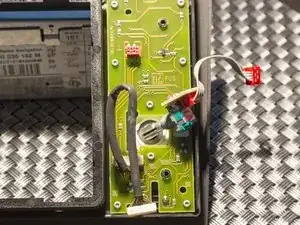

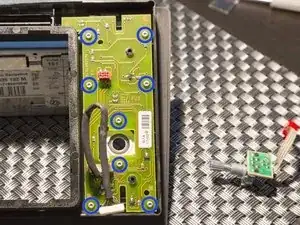

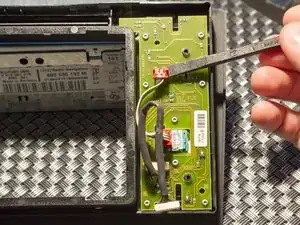

Снимите восемь винтов Torx T6 длиной 6 мм с левой печатной платы.

Снимите восемь винтов Torx T6 длиной 6 мм с правой печатной платы.

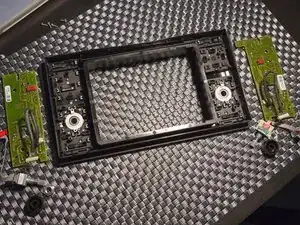

Снимите печатные платы с передней панели устройства.
