Scion Toyota Panasonic PT546-00130 Включение Bluetooth! Установка Scion Panasonic PT546-00130 Double Din в старую Toyota Cel

Блок обнаруживает наличие жгута, который подключает микрофон, необходимый для совершения и приёма звонков, и отключает Bluetooth, если жгут отсоединён или отсутствует.

Хотя он проверяет подключение микрофона, детекция не связана с контактами микрофона. Контакт 6 SNS2 в документации по диагностике жгута Scion указан как находящийся на потенциале земли. Я обнаружил, что соединение SNS2 с корпусом блока приводит к включению Bluetooth! Вероятно, это "сенсорный" контакт, судя по названию.

Ранее я разбирал блок до платы в поисках подсказок. Одно, что я заметил — все земли общие. Я измерил ближайший контакт земли: SGND до земляного шасси — 0 Ом!

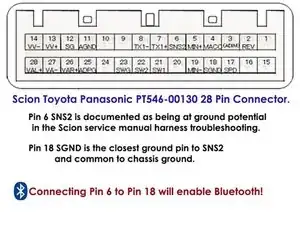

Итак, исправление — припаять провод между контактом 6 SNS2 и контактом 18 SGND, как показано на картинке 3! Если вы хотите оставить разъём нетронутым, можно разобрать блок и использовать монтажный провод для соединения контакта 6 с землёй на обратной стороне платы, аккуратно зафиксировав провод припойными точками. Радио мне обошлось в $50 на eBay, так что я не был особо привередлив!

Как я это сделал: Я отрезал короткий кусок тонкого провода. Зачистил и облудил оба конца (припаял). Немного разогнул два контакта наружу и немного облудил их. Затем припаял провод к одному контакту, а затем к другому. Возможно, немного расплавите пластик разъёма — следите за чистотой паяльника после работы!

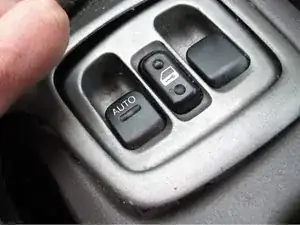

Подденьте накладку вокруг управления дверьми и стеклоподъёмниками и отведите её назад, чтобы открыть нижние крепёжные винты крышки корпуса магнитолы.

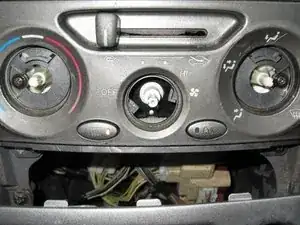

Снимите три вращающиеся ручки и ручку вентиляции, чтобы получить доступ к двум винтам, показанным на картинке 2.

Открутите все четыре винта (обратите внимание, что нижние винты толще). Затем крышка снимется, и вам останется только отключить разъём часов вверху!

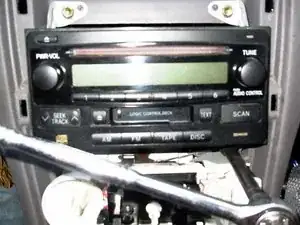

Снимите крепёжные болты 10 мм, аккуратно вытащите блок вперёд, затем отключите два разъёма и антенный разъём.

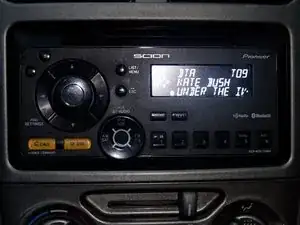

Сняв магнитолу, установите монтажные кронштейны на ваш Panasonic блок, который вы уже модифицировали (или не модифицировали, если не хотите Bluetooth). Лучше всего это делать при помощи головки на 8 мм, но можно использовать и отвертку. Кронштейны плотно садятся на свои стороны; если они не подходят, убедитесь, что вы установили их в правильном положении перед затяжкой!

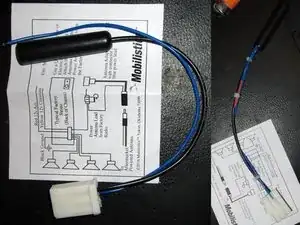

Для использования приёмника Scion/Panasonic вам потребуется антенный адаптер, как показано на картинке 3, для перехода с старого коаксиального разъёма.

Подключите блок и задвиньте его на место. Проверьте работоспособность перед тем, как окончательно закрепить всё винтами!

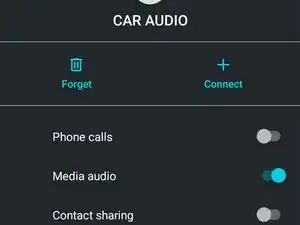

На телефоне, после сопряжения, (нажмите и удерживайте поворотную ручку на магнитоле, когда она выключена, чтобы попасть в меню Bluetooth). Убедитесь, что установлен режим только потоковой передачи, как показано на картинке 3! Вам не нужны звонки, направляемые на устройство без микрофона. Я использую VLC — он ставит воспроизведение на паузу, когда приходит звонок.
