Замена USB-порта Pioneer FH-X730BS
Неисправный USB-порт может сделать невозможным воспроизведение медиа на радиоприемнике. В данном руководстве показано, как заменить USB-порт для Pioneer FH-X730BS.
Шаг 1
Приложите усилие к закладным элементам с каждой стороны, используя пластиковый инструмент для вскрытия.
Вам нужно будет оттянуть переднюю панель от рамки, освобождая закладные элементы.
Шаг 2
После удаления передней панели с рамки она должна выглядеть примерно так.
Удалите семь винтов PH #1 длиной 11,2 мм с задней стороны передней панели.
Шаг 3
Снимите ручку громкости, потянув её на себя, и выньте материнскую плату из передней панели.
Теперь аудиокнопки можно вытащить. Вы можете перевернуть переднюю панель вниз и постучать по аудиокнопкам.
Теперь вы можете вставить новые аудиокнопки в переднюю панель.
Шаг 4

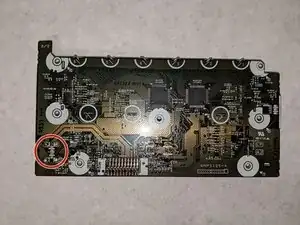

Здесь вы можете отпаять USB-порты от печатной платы и припаять замену USB-порта.
Кончик паяльника будет горячим.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
