Разборка CD-плеера 2004 Mazda 3 (BN85-66-9RXA)
В этом руководстве показано, как снять переднюю панель и металлический корпус этого стереоузла 2004 Mazda 3, чтобы получить доступ к 5-дисковому CD-приводу.
Шаг 1

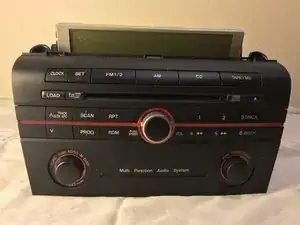

Это передняя панель CD-плеера 2004 Mazda 3. Модель указана как: BN85-66-9RXA.
Шаг 2

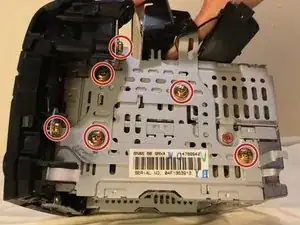

С правой стороны устройства, обозначенной буквой R, выкрутите 6 винтов крестовой отверткой №2.
Шаг 3
С левой стороны устройства, обозначенной буквой L, выкрутите 6 винтов крестовой отверткой №2.
Аккуратно потяните за кабель, чтобы отсоединить его от передней панели.
Теперь вы можете полностью снять переднюю панель и ЖК-дисплей с устройства.
Шаг 4

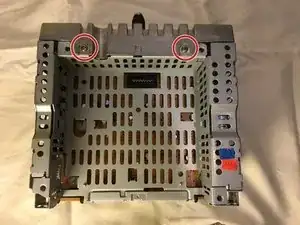

На верхней части устройства выкрутите 2 винта крестовой отверткой №2.
Поднимите и снимите верхнюю панель корпуса с устройства.
Шаг 5
На нижней части устройства выкрутите 2 винта крестовой отверткой №2.
Шаг 6

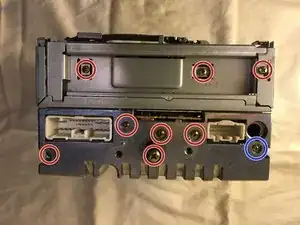

На задней части устройства выкрутите 8 винтов крестовой отверткой №2.
Выкрутите 1 винт крестовой отверткой №1.
Снимите нижнюю и верхнюю металлические крышки.
Шаг 7

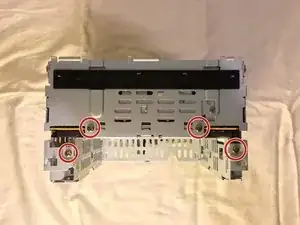

На передней части устройства выкрутите 4 винта крестовой отверткой №2.
Шаг 8

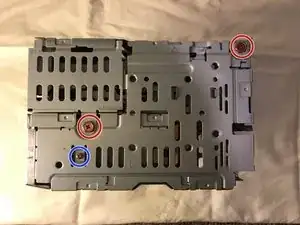

С левой стороны устройства, обозначенной буквой L, выкрутите 2 винта крестовой отверткой №2.
Выкрутите 1 винт крестовой отверткой №1.
Шаг 9
С правой стороны устройства, обозначенной буквой R, выкрутите 2 винта крестовой отверткой №2.
Снимите переднюю металлическую панель с устройства. Затем поднимите CD-привод из нижнего металлического корпуса.
Шаг 10
Выкрутите 2 винта крестовой отверткой №1 с передней части CD-привода.
Очень осторожно отделите верхнюю металлическую крышку от CD-привода, не повредив ленточный кабель.
Шаг 11

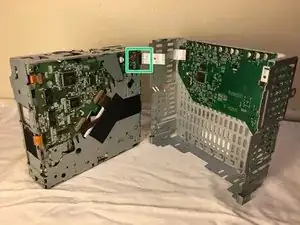

Аккуратно выньте ленточный кабель из разъёма на плате управления CD-привода.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
