Замена материнской платы Canon PowerShot SD1000

Удалите два винта размером 2.9 мм с боковой панели, ближайшей к объективу камеры.

Удалите два винта размером 2.9 мм с нижней панели камеры.

Удалите два винта размером 2.9 мм с боковой панели, удаленной от объектива.

Отсоедините заднюю панель от корпуса камеры, начиная с конца, где находятся функциональные кнопки.

Удалите небольшую крышку и прикрепленное крепление для ремешка на запястье.

Удалите переднюю крышку, осторожно потянув ее от корпуса камеры.

Убедитесь, что передняя крышка, задняя крышка и крепление для ремешка находятся в безопасном месте до момента сборки.

Удалите два винта размером 2.4 мм, расположенные в верхней части ЖК-панели.

Поднимите металлическую рамку, окружающую ЖК-экран, начиная с боковой стороны камеры.

Отодвиньте металлическую рамку от металлического зажима, используя лопатку, чтобы отсоединить рамку.

Поверните металлическую рамку вверх.

Металлическая рамка должна быть прикреплена металлическим зажимом к нижней части камеры, рядом с функциональными кнопками.

Осторожно поднимите металлическую рамку с камеры.

Удалите черный ЖК-экран, оставив тонкие линзовые элементы на месте.

БУДЬТЕ ОСТОРОЖНЫ; оба компонента соединены оранжевым соединительным шнуром и не могут быть удалены пока.

Осторожно потяните за оранжевый соединительный шнур, чтобы отключить ЖК-экран.

ЖК-экран можно вытянуть из рамки до отключения его соединительного шнура.

Пинцет полезен для отключения шнура.

Сдвиньте металлическую рамку с камеры со стороны, ближайшей к механизму вспышки.

Используйте отвертку Phillips #00, чтобы удалить винт размером 2.4 мм, фиксирующий сборку вспышки.

Используя лопатку, осторожно отключите шнур сборки вспышки от черного зажима.

Выдвиньте сборку вспышки вперед из камеры, чтобы удалить ее.

БУДЬТЕ ОСТОРОЖНЫ при работе со сборкой вспышки. Прикосновение к конденсатору (черный цилиндр, прикрепленный к сборке вспышки) может вызвать шок.

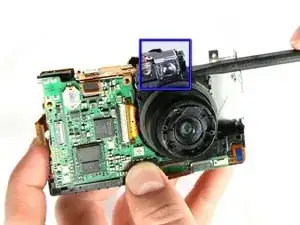

Используя лопатку, снимите кнопку спуска затвора, поддев маленький зажим с фронтальной стороны камеры.

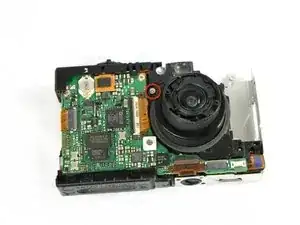

Удалите винт размером 2.90 мм с объектива, рядом с материнской платой.

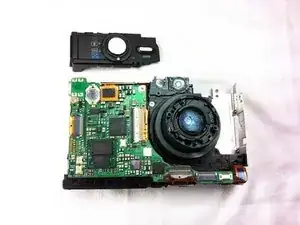

Используя лопатку, снимите кнопку спуска затвора, поддев маленький зажим с фронтальной стороны камеры.

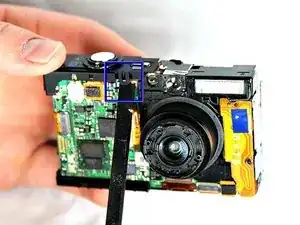

С помощью лопатки отключите оранжевый соединительный шнур, как показано.

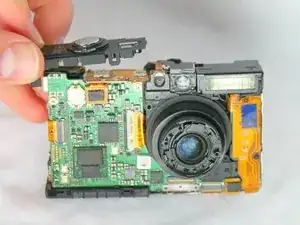

Отключите оранжевый соединительный шнур, который расположен под снятой кнопкой спуска затвора.

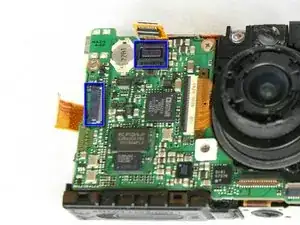

Удалите два винта размером 2.90 мм с материнской платы.

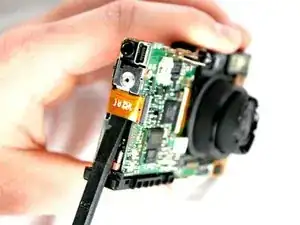

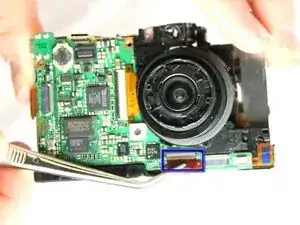

С помощью пинцета отсоедините нижний оранжевый шнур.

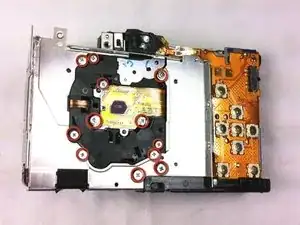

Удалите указанные винты. Начните с 6 внешних винтов (3-2.90 мм и 3-2.40 мм) на металлической рамке. Затем удалите 6 (2.40 мм) винтов на задней стороне объектива.

С помощью лопатки осторожно снимите окно видоискателя, которое расположено непосредственно над объективом.

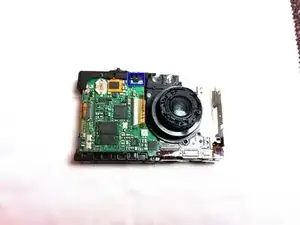

Отсоедините материнскую плату с объективом от корпуса камеры.

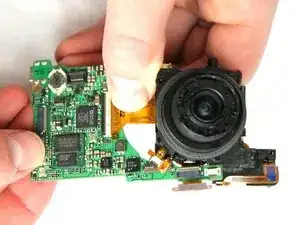

Осторожно снимите объектив с материнской платы. Используйте пинцет, чтобы удалить любые из 4 соединительных лент с объектива.

Ваш объектив был снят с материнской платы и нижней рамки.

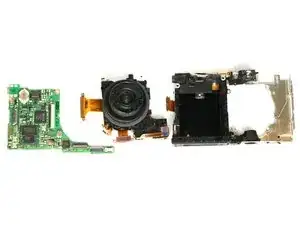

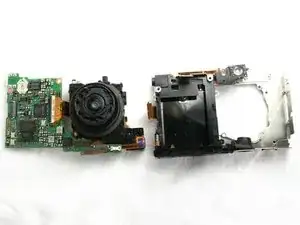

Материнская плата (слева) теперь отделена от объектива.
