Замена ЖК-экрана Sony a7
В этом руководстве показано, как снять неисправный ЖК-экран с камеры Sony a7 с номером модели ILCE-7. ЖК-экран является важной частью камеры, позволяющей просматривать снимки, получать доступ к меню настроек и редактировать параметры качества съёмки. Ниже приведены шаги по замене ЖК-экрана.
Если экран камеры становится чёрным или не реагирует на команды, вероятно, ЖК-экран вышел из строя. Перед началом работ может быть полезно обратиться к странице устранения неполадок, которая поможет решить простые проблемы до того, как приступить к снятию ЖК-экрана.
Полезный совет: ЖК-экран выполнен из стекла и поэтому хрупок. Обращайтесь с ним осторожно.
Шаг 1
Переверните камеру вверх дном и найдите положение крышки батарейного отсека и переключателя на корпусе камеры.
В этом руководстве для моделирования батареи, крышки батарейного отсека и переключателя используется картон и лента.
Шаг 2
Сдвиньте переключатель вправо, чтобы открыть крышку батарейного отсека.
В этом руководстве для моделирования батареи, крышки батарейного отсека и переключателя используется картон и лента.
Шаг 3
Нажмите на синюю защёлку, чтобы батарея слегка выдвинулась.
В этом руководстве для моделирования батареи, крышки батарейного отсека и переключателя используется картон и лента.
Шаг 4
Извлеките батарею из камеры.
Держите батарею крепко при извлечении, чтобы она не выскользнула и не упала.
В этом руководстве для моделирования батареи, крышки батарейного отсека и переключателя используется картон и лента.
Шаг 5
Снимите окуляр, выкрутив четыре винта M1.5x4 мм крестовой отвёрткой PH00.
Выкрутите винт M1.5x4 мм, фиксирующий колесо регулировки, крестовой отвёрткой PH00.
Шаг 6
Выкрутите шесть винтов M1.5x4 мм крестовой отвёрткой PH00.
Шаг 7
Выкрутите один винт M1.5x4 мм крестовой отвёрткой PH00.
Шаг 8
Выкрутите четыре винта M1.5x2 мм.
Шаг 9
После удаления винтов отщёлкните и поднимите заднюю пластиковую крышку с корпуса камеры.
Шаг 10
С помощью тупых пинцетов отсоедините синий ленточный кабель.
Дополнительные указания по правильному подсоединению и отсоединению разъёмных кабелей см. в руководстве по разъёмным кабелям iFixit.
Шаг 11
Установите пинцет на боковую сторону платы и подденьте её снизу, чтобы освободить её от трёх фиксирующих защёлок.
Шаг 12
Выкрутите четыре винта M1.5x4 мм крестовой отвёрткой PH00.
Шаг 13
Поднимите металлическую пластину и ЖК-экран, отделив их от корпуса камеры.
Шаг 14
Отсоедините янтарный ленточный кабель от материнской платы.
Дополнительные указания по правильному подсоединению и отсоединению разъёмных кабелей см. в руководстве по разъёмным кабелям iFixit.
Шаг 15

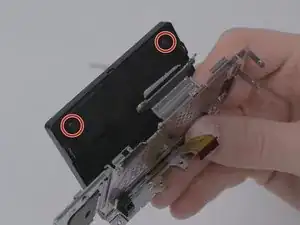

Выкрутите четыре винта M1.5x2 мм крестовой отвёрткой PH00.
Шаг 16

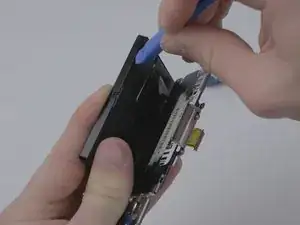

С помощью инструментов для вскрытия iFixit подденьте пластиковый корпус с задней стороны ЖК-экрана.
Снятие задней крышки с ЖК-экрана может быть затруднительным и потребует аккуратного приложения силы.
Шаг 17
Отделите ЖК-экран от его металлической подложки.
Шаг 18

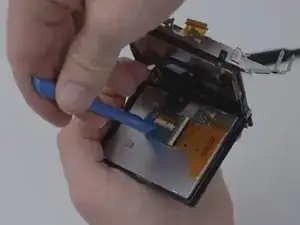

Снимите ленточный кабель, соединяющий ЖК-экран с камерой, с помощью инструментов для вскрытия iFixit.
Для успешного снятия ленточного кабеля необходимо приподнять разъём.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
