Замена основной платы Sanyo VPC-X1200

Удалите пять винтов корпуса крестовой отверткой Phillips #00.

Пять винтов Phillips 3.5 мм

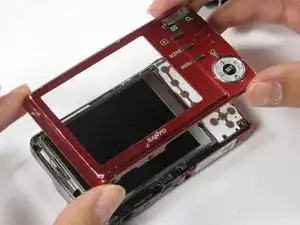

Осторожно приподнимите заднюю крышку и отложите в сторону.

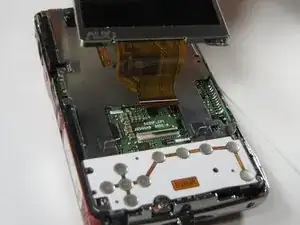

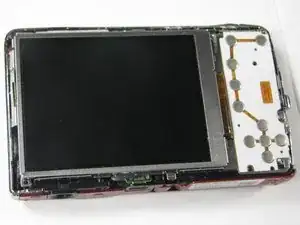

Осторожно приподнимите левую сторону ЖК-экрана и медленно сдвиньте его влево к корпусу камеры, но не снимайте полностью — там находится ленточный разъем.

Будьте осторожны, чтобы не оторвать ленточный разъем.

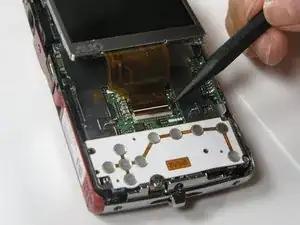

Чтобы освободить ленточное соединение под экраном, приподнимите черную защёлку ленточного разъема лопаткой.

Осторожно выведите ленту из защёлки и отложите экран в сторону.

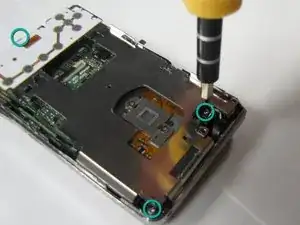

Требуется удалить пять винтов трёх разных размеров.

Один винт 4.5 мм

Четыре винта 3.5 мм, один с стороны кнопок

Один винт 5.5 мм

Медленно сдвиньте металлический лоток вправо.

Будьте осторожны, чтобы не согнуть крепёжные пластины и не порвать ленточный кабель.

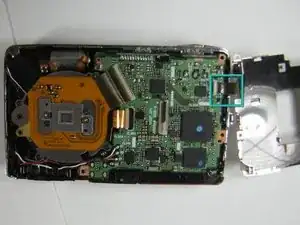

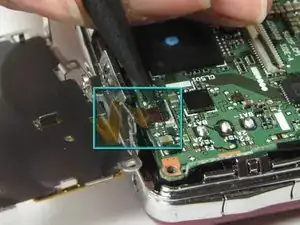

Снимите ленточный кабель, используя лопатку, чтобы приподнять черную защёлку ленточного разъема и освободить ленту.

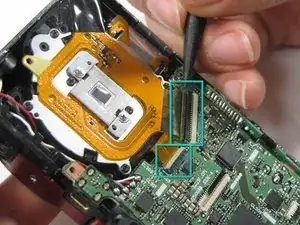

Отключите два ленточных кабеля от блока объектива, приподнимая защёлки ленточных разъемов лопаткой.

Одна защёлка чёрная, другая белая.

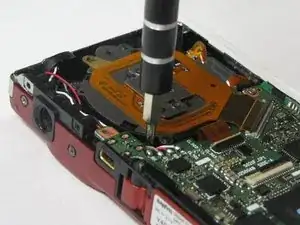

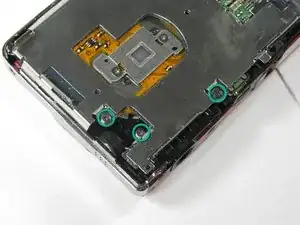

Снимите три серебристых винта.

Три винта 5.5 мм

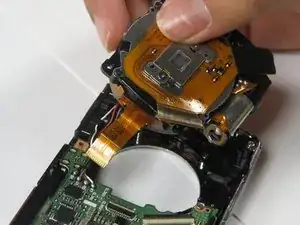

Поднимите блок объектива, чтобы освободить его от корпуса камеры. При необходимости используйте лопатку, чтобы разъединить блок объектива.

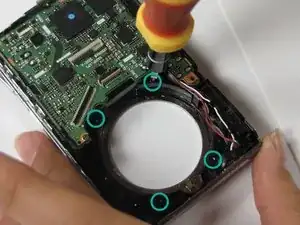

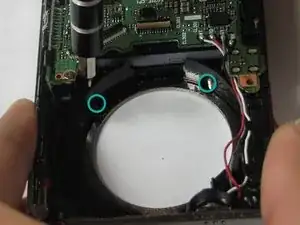

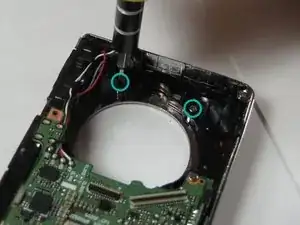

Снимите 4 винта, крепящие внешний серебристый ободок.

Четыре винта 3.5 мм

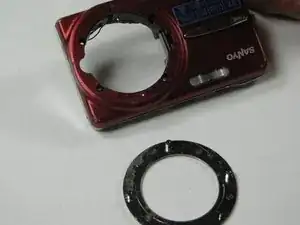

Снимите круглый серебристый ободок с передней части камеры.

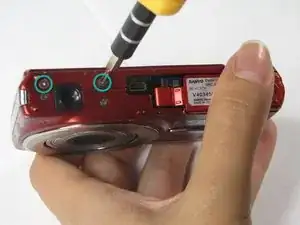

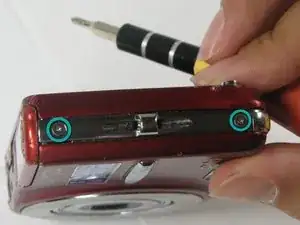

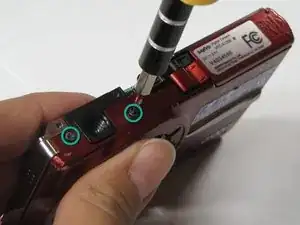

Удалите два винта на нижней части передней крышки.

Снимите крепление штатива.

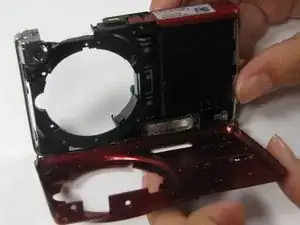

Осторожно снимите переднюю крышку камеры.

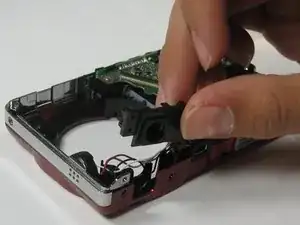

Снимите линзу вспышки с помощью лопатки или пальца.

Она приклеена к кусочку ленты — отделите линзу от этой ленты, не снимая саму ленту.

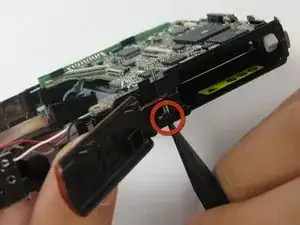

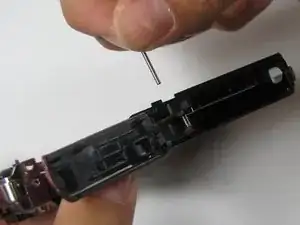

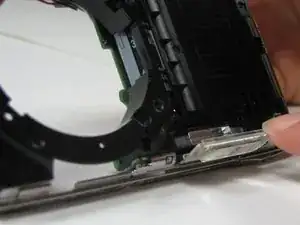

Выпрессуйте штифт, удерживающий петлю дверцы.

Выньте штифт. Будьте внимательны, чтобы не потерять пружину и чёрную прокладку.

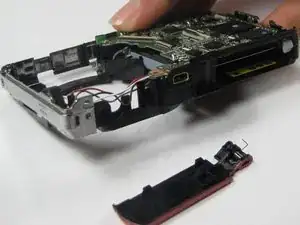

Отложите дверцу батарейного отсека в сторону.
