Замена AV-порта Sony a7

Это руководство по замене покажет, как удалить повреждённый AV-порт в камере Sony a7 модели ILCE-7. AV-порт является центральным узлом всех входов и выходов камеры. Пошаговое руководство объяснит действия, необходимые для ремонта неисправного AV-порта.

Если камера испытывает трудности при подключении к внешнему устройству, например компьютеру, или не может передать фотографии и другие файлы на внешнее хранилище, возможно, AV-порт повреждён. Перед началом процесса может быть полезно обратиться к этой странице по устранению неполадок, которая может помочь решить проблемы без необходимости выполнять трудоёмкий ремонт AV-порта. На некоторых этапах потребуется навык пайки разъёмов; руководство по пайке можно найти здесь.

Предупреждение: Ради сохранности данных рекомендуется убедиться, что все файлы с камеры были перенесены и сохранены. Это руководство требует доступа к AV-порту и материнской плате, что повышает риск повреждения процессов хранения в камере. В случае повреждения есть вероятность потери фотографий, сохранённых на носителе камеры.

Шаг 1

Снимите крышку окуляра, выкрутив четыре винта M1.5x4 мм отверткой PH00 Phillips.

Выкрутите винт M1.5x4 мм, фиксирующий регулировочное колесо, отверткой PH00 Phillips.

Шаг 2

Выкрутите шесть винтов M1.5x4 мм отверткой PH00 Phillips.

Шаг 3

Выкрутите один винт M1.5x4 мм отверткой PH00 Phillips.

Шаг 4

Выкрутите четыре винта M1.5x2 мм.

Шаг 5

После снятия винтов отщёлкните и поднимите заднюю пластиковую крышку с корпуса камеры.

Шаг 6

С помощью тупых пинцетов отсоедините синий ленточный кабель.

Для дополнительных рекомендаций по правильному подключению и отключению кабелей-разъёмов смотрите руководство iFixit по разъёмам кабелей здесь.

Шаг 7

Установите пинцет сбоку печатной платы и подденьте её снизу, чтобы освободить из трёх фиксирующих защёлок.

Шаг 8

Выкрутите четыре винта M1.5x4 мм отверткой PH00 Phillips.

Шаг 9

Поднимите металлическую пластину и ЖК-экран от корпуса камеры.

Шаг 10

Отсоедините янтарный ленточный кабель от материнской платы.

Для дополнительных рекомендаций по правильному подключению и отключению кабелей-разъёмов смотрите руководство iFixit по разъёмам кабелей здесь.

Шаг 11

Снимите маленькую клеевую ленту, расположенную в правом верхнем углу материнской платы.

Шаг 12

С помощью инструментов iFixit для вскрытия снимите оголённый ленточный кабель.

Для дополнительных рекомендаций по правильному подключению и отключению кабелей-разъёмов смотрите руководство iFixit по разъёмам кабелей здесь.

Шаг 13

Снимите крупную чёрную защитную клейкую ленту с материнской платы.

Шаг 14

С помощью лопатки выньте четыре видимых ленточных кабеля.

Извлечение ленточных кабелей требует подъёма рычажка на разъёме для вынимания кабеля.

Для дополнительных рекомендаций по правильному подключению и отключению кабелей-разъёмов смотрите руководство iFixit по разъёмам кабелей здесь.

Шаг 15

Снимите один разъём U.FL с помощью лопатки.

С помощью лопатки удалите четыре оставшихся ленточных кабеля.

Эти ленточные кабели не требуют подъёма рычажка на разъёме, как в предыдущих шагах.

Для дополнительных рекомендаций по правильному подключению и отключению кабелей-разъёмов смотрите руководство iFixit по разъёмам кабелей здесь.

Шаг 16

Выкрутите один винт M1.5x2 мм отверткой PH00 Phillips.

Выкрутите один крупный винт с резьбой 5 мм отверткой PH00 Phillips.

Шаг 17

Поднимите материнскую плату из корпуса камеры.

Удобнее сначала приподнять правую сторону платы, а затем последовательно опускаться вдоль платы. Обязательно осторожно освободите плату из защёлок по оставшейся стороне.

Проявляйте крайнюю осторожность при снятии материнской платы — она может быть хрупкой, и её повреждение может сделать камеру неисправимой.

Шаг 18

Удалите два видимых ленточных кабеля, используя пинцет.

Для извлечения ленточного кабеля необходимо поднять рычажок на разъёме, чтобы вынуть кабель.

Для дополнительных рекомендаций и приёмов по правильному подключению и отключению разъёмных кабелей обратитесь к руководству iFixit по разъёмным кабелям здесь.

Шаг 19

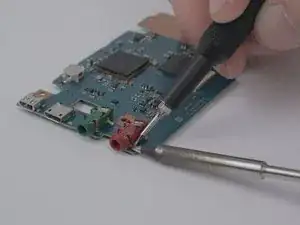

Возьмите паяльник и приложите его к контакту неисправного AV-разъёма.

Используйте маленькую плоскую отвёртку, чтобы поддеть каждый контакт, пока припой расплавлен.

Паяльник и припой будут горячими — проявляйте крайнюю осторожность при обращении.

Всегда надевайте защитные очки при пайке — припой может разбрызгиваться и вызывать ожоги.

Не вдыхайте дым или пары, которые могут выделяться в процессе пайки, так как они могут быть токсичны.

Для помощи и советов по эффективной пайке, как у профессионала, обратитесь к руководству iFixit по пайке здесь.

Шаг 20

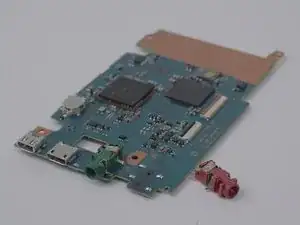

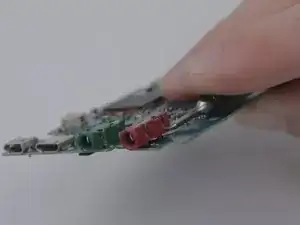

Повторите действия предыдущего шага для оставшихся трёх контактов неисправного AV-разъёма, пока разъём не начнёт свободно двигаться и полностью не освободится.

Все советы и предостережения по процессу пайки по-прежнему применимы в этом шаге — продолжайте проявлять крайнюю внимательность и осторожность.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.
