Sony a7iii Разборка

Извлеките карты SD и аккумулятор.

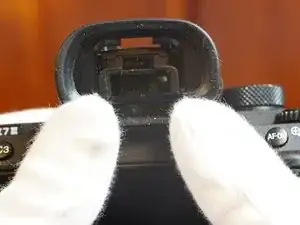

Крышка электронного видоискателя снимается отщёлкиванием вверх, без винтов.

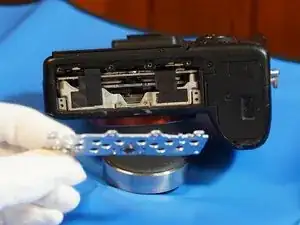

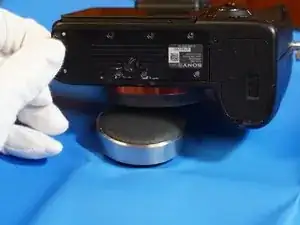

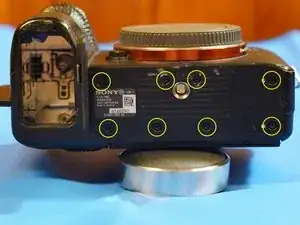

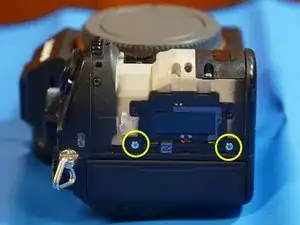

Снимите два нижних металлических покрытия, выкрутив 8 винтов. Они оба держатся одними и теми же винтами.

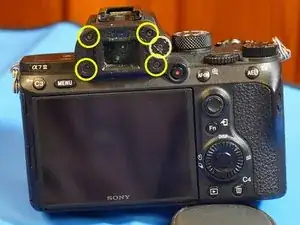

Удалите винты электронного видоискателя, включая винт, который держит ручку фокусировки.

Для отвинчивания винта ручки фокусировки используйте пластиковую лопатку, чтобы зафиксировать ручку и предотвратить её вращение при отвинчивании.

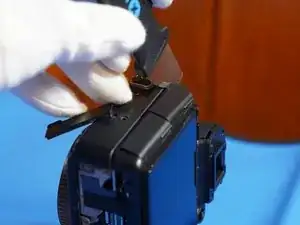

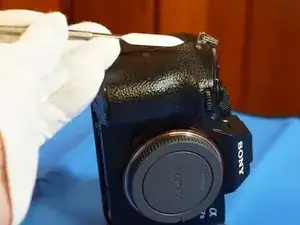

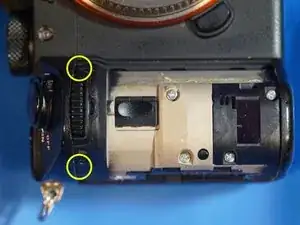

Резиновая накладка ручки должна быть снята, чтобы добраться до винтов под ней. Подденьте за один угол, затем медленно оторвите её.

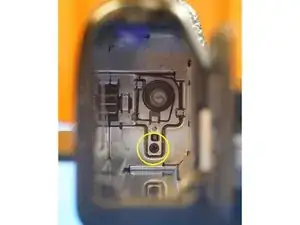

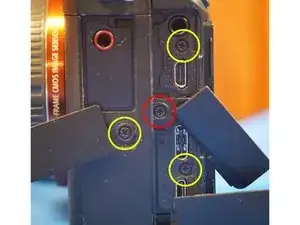

Винт, отмеченный красным кругом, более короткий. Запомните это для сборки.

Для снятия корпуса камеры требуется ещё несколько винтов.

Обратите внимание на серебристые винты за резиновой накладкой.

Не забудьте про одиночный винт за дисплеем. Он нужен для снятия задней крышки камеры.

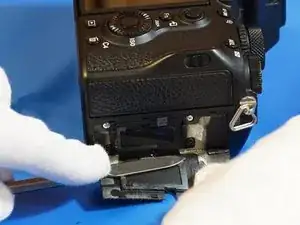

Задняя крышка требует некоторого поддевания, но не сильно. Если слишком трудно, проверьте наличие винтов для снятия.

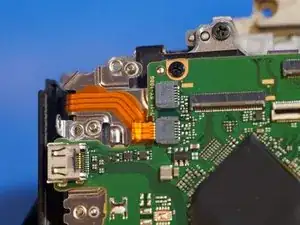

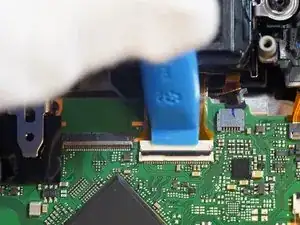

Когда задняя крышка ослаблена, отсоединяется только один ленточный кабель, который соединяет всю заднюю часть. Разъём — типа ZIF, отщёлкивается вверх в сторону верхней части камеры для ослабления.

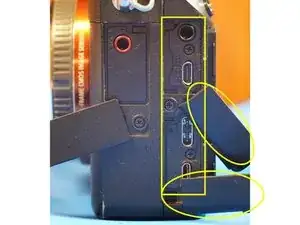

Обратите внимание, что в этот момент заглушки портов (HDMI/наушники и USB-C/многофункциональный) как бы отпадают вместе с задней крышкой, поэтому при установке задней крышки обратно вам придётся вернуть эти заглушки на место перед закреплением крышки.

К электронному видоискателю подходят 2 разъёма.

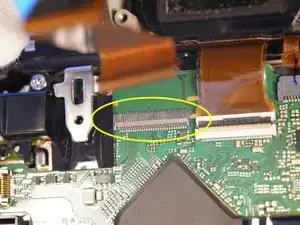

Один — ZIF, ослабляется опусканием вниз.

Другой — обычный трением зафиксированный разъём.

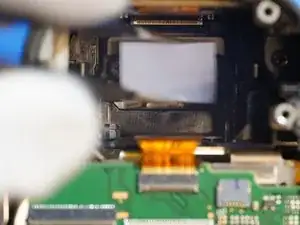

Электронный видоискатель можно аккуратно поддеть и вынуть.

Также осторожно снимите подушечку за видоискателем. Будьте аккуратны, она может быть хрупкой.

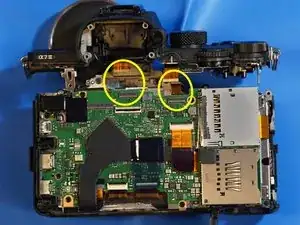

Оба разъёма — типа ZIF и ослабляются подъёмом вверх в сторону верхней части камеры.

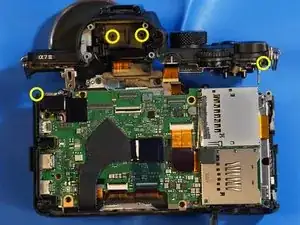

Всего 7 винтов крепят верхнюю часть.

1 винт находится под надписью a7iii. Это серебристый винт справа, в отличие от чёрного слева в аналогичной позиции.

2 винта находятся за тем местом, где был видоискатель, частично скрытые под накладкой в собранном виде. Они серебристые, хотя на фото выглядят чёрными.

1 винт расположен в верхней правой части, сзади под регулятором экспозиции. Серебристый.

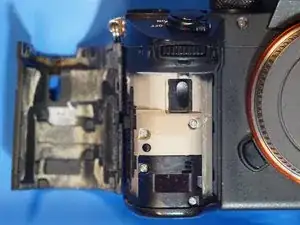

1 винт находится в отсеке батареи. Чёрный.

2 винта — под резиновой накладкой ручки.

Когда разъёмы отключены и винты выкручены, верхняя часть снимается довольно легко.

Приготовьте небольшой пакетик для деталей разъёма для наушников.

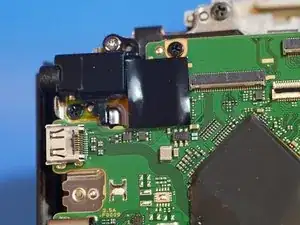

Снимите электростатическую ленту, защищающую разъём для наушников. Будьте осторожны, чтобы не захватить ленты за ней при снятии ленты.

Отключите разъём. Там всего один разъём.

Снимите 2 винта, удерживающие разъём для наушников.

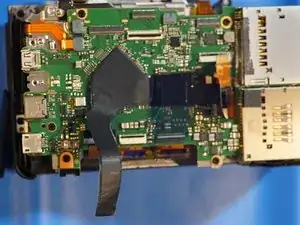

Антистатическую ленту необходимо снять, чтобы получить доступ к различным деталям. Аккуратно подденьте её. Не разрезайте ничего, что ещё нельзя снять, просто отодвиньте её в сторону.

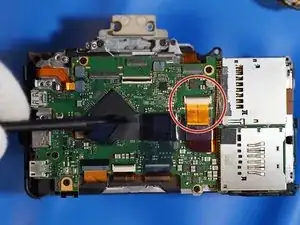

Разъём аккумулятора легко распознать по двум проводникам, каждый из которых очень толстый. ZIF, ослабляется опусканием вниз в сторону нижней части камеры.

Разъём под антистатической лентой процессора фиксируется трением. Кабель стабилизации изображения (steady-shot).

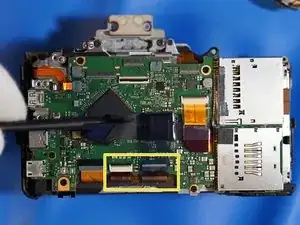

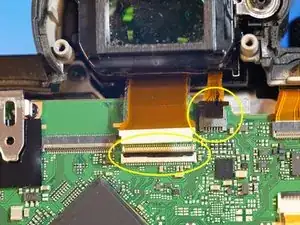

Два разъёма здесь — ZIF, ослабляются опусканием вниз в сторону нижней части камеры. Оба — разъёмы матрицы.

2 разъёма под разъёмом батареи закреплены на трении. Верхний — разъём затвора. Нижний — разъём E-mount.

Разъём внешнего микрофона в верхнем левом углу закреплён на трении.

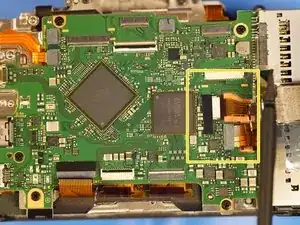

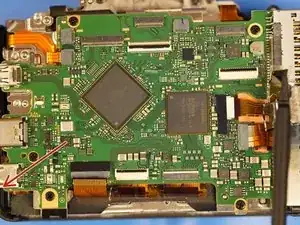

1 разъём (под мультипортом) на противоположной стороне перед откидыванием материнской платы вверх закреплён на трении.

При сборке я установил материнскую плату на место, слегка затянув один винт на стороне платы, противоположной мультипорт-разъёму, затем использовал один из более длинных винтов, чтобы зафиксировать плату в приотпущенном состоянии для большего пространства при установке мультипорт-разъёма.

Это сработало хорошо. Этот разъём рассчитан на установку при находящейся на месте материнской плате. В плате есть вырез, который позволяет вставить кабель). Разъём мотора зарядки платы.

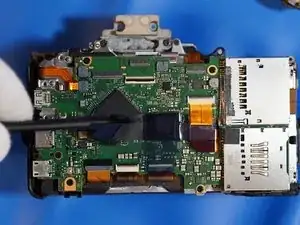

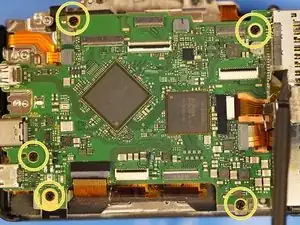

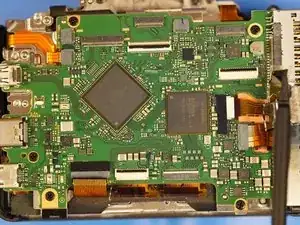

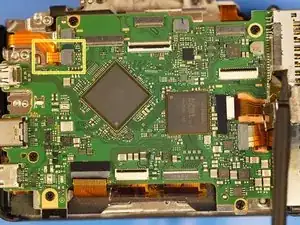

Пять винтов, удерживающих материнскую плату, легко видно.

Протяните разъём батареи через отверстие, чтобы можно было откинуть материнскую плату к верхней части камеры.

2 разъёма на передней стороне материнской платы закреплены на трении.

При повторной сборке я сначала пытался установить эти кабели при уже установленной материнской плате, чтобы не протягивать кабель батареи с подключёнными этими двумя кабелями, но оказалось намного проще сначала подключить эти кабели при откинутой плате, а затем откинуть плату, протянув разъём батареи.

Разъём антенны Wi‑Fi с одним проводом закреплён на трении. (при сборке я сначала подключил кабель Wi‑Fi, затем два других кабеля с передней стороны перед откидыванием материнской платы на место).

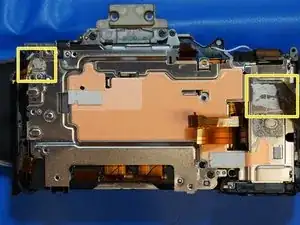

Кроме винтов, этот блок удерживают 2 липких кабеля. Аккуратно снимите кабели.

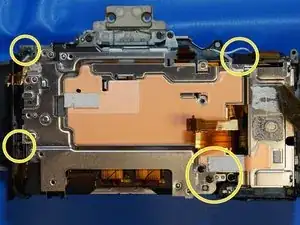

Четыре винта удерживают этот блок. Винты легко найти. (Тот, что в круге в верхнем правом углу, находится под лентой.)

Снимите крышку, чтобы открыть блок стабилизатора изображения (антишейк).

На фото блок антишейка уже снят.

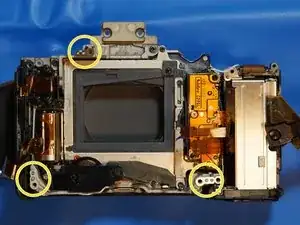

ПЕРЕД СЪЁМОМ АНТИШЕЙКА подготовьтесь отметить номера и расположение шайб-прокладок. Есть три положения для шайб, и в каждом положении может быть до 2 шайб. У меня всего было 4 шайбы. Маркировки — это толщина в сотых долях миллиметра, и при сборке они должны быть установлены на те же места.

Эти шайбы задают плоскостность датчика относительно передней части камеры/объектива.

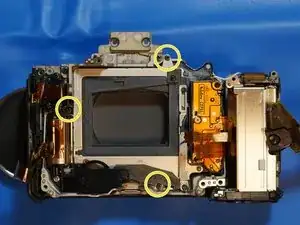

Блок антишейка крепится тремя винтами и гибкой лентой.

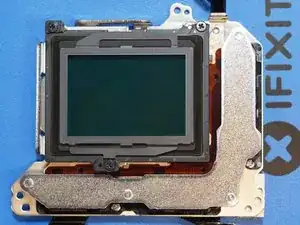

Кроме поиска положений шайб-прокладок, будьте осторожны при снятии этой детали, потому что датчик прикреплён к ней и будет открыт. Кроме того, крепление датчика гибкое и хрупкое.

Вы можете увидеть отремонтированные крепления на моём блоке датчика. Нижний винт выпал, и верхние крепления сломались в результате. Свободный нижний винт также застревал в блоке затвора и заставлял меня думать, что блок затвора повреждён.

Четыре винта фиксируют блок затвора на месте. Кабели уже отключены.
