Замена затвора Sony a7 / Полная разборка

Шаг 1

Переверните камеру вверх дном и определите расположение крышки батарейного отсека и переключателя на корпусе.

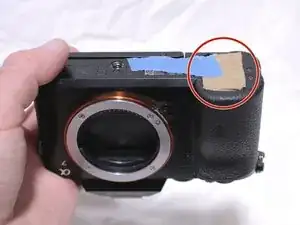

В этом руководстве по замене используется заглушка из картона и лента для имитации аккумулятора, крышки батарейного отсека и переключателя.

Шаг 2

Сдвиньте переключатель вправо, чтобы открыть крышку батарейного отсека.

В этом руководстве по замене используется заглушка из картона и лента для имитации аккумулятора, крышки батарейного отсека и переключателя.

Шаг 3

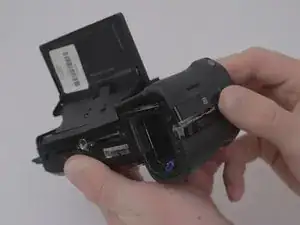

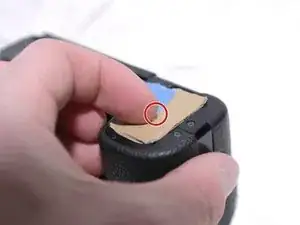

Нажмите на синюю защёлку, чтобы аккумулятор немного выдвинулся.

В этом руководстве по замене используется заглушка из картона и лента для имитации аккумулятора, крышки батарейного отсека и переключателя.

Шаг 4

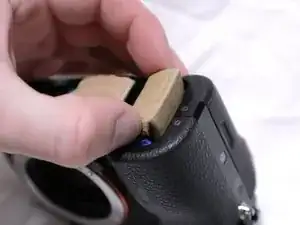

Извлеките аккумулятор из камеры.

Держите аккумулятор крепко при извлечении, чтобы он не выскользнул и не упал.

В этом руководстве по замене используется заглушка из картона и лента для имитации аккумулятора, крышки батарейного отсека и переключателя.

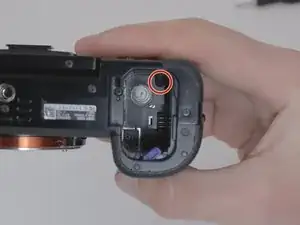

Шаг 5

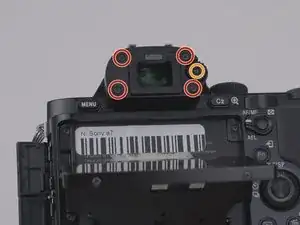

Снимите окуляр, выкрутив четыре винта M1.5x4 мм крестовой отвёрткой PH00.

Выверните винт M1.5x4 мм, фиксирующий регулятор настройки, крестовой отвёрткой PH00.

Шаг 6

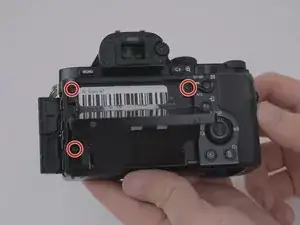

Выверните шесть винтов M1.5x4 мм крестовой отвёрткой PH00.

Шаг 7

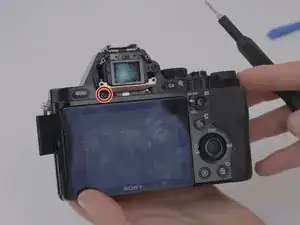

Выверните один винт M1.5x4 мм крестовой отвёрткой PH00.

Шаг 8

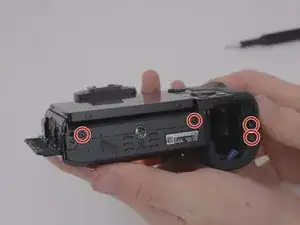

Выверните четыре винта M1.5x2 мм.

Шаг 9

После удаления винтов отсоедините защёлки и снимите заднюю пластиковую крышку с корпуса камеры.

Шаг 10

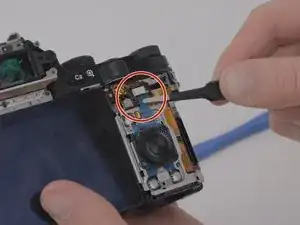

С помощью тупого пинцета отсоедините синий шлейф.

Для дополнительных рекомендаций по правильному подключению и отключению разъёмных кабелей обратитесь к руководству iFixit по кабелям-разъёмам здесь.

Шаг 11

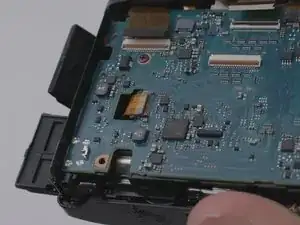

Поместите пинцет сбоку платы и поднимите её снизу, чтобы освободить из трёх удерживающих защёлок.

Шаг 12

Выверните четыре винта M1.5x4 мм крестовой отвёрткой PH00.

Шаг 13

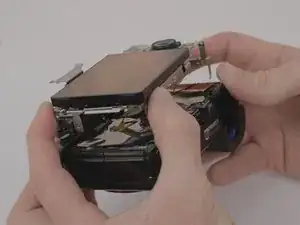

Отделите металлическую пластину и ЖК-экран от корпуса камеры.

Шаг 14

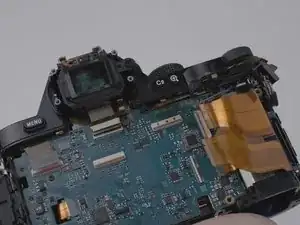

Отсоедините янтарный шлейф от материнской платы.

Для дополнительных рекомендаций по правильному подключению и отключению разъёмных кабелей обратитесь к руководству iFixit по кабелям-разъёмам здесь.

Шаг 15

Отклейте небольшой кусочек клейкой ленты в верхнем правом углу материнской платы.

Шаг 16

Удалите обнажённый шлейф, используя монтажные лопатки iFixit.

Для дополнительных рекомендаций по правильному подключению и отключению разъёмных кабелей обратитесь к руководству iFixit по кабелям-разъёмам здесь.

Шаг 17

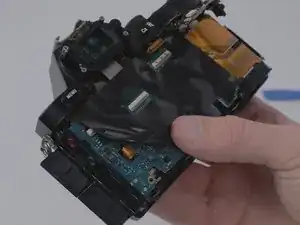

Снимите большую чёрную защитную клейкую плёнку с материнской платы.

Шаг 18

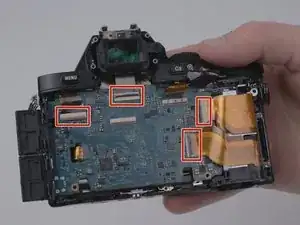

С помощью лопатки отсоедините четыре видимых шлейфа.

Для снятия шлейфов требуется поднять защёлку на разъёме, чтобы вынуть кабель.

Для дополнительных рекомендаций по правильному подключению и отключению разъёмных кабелей обратитесь к руководству iFixit по кабелям-разъёмам здесь.

Шаг 19

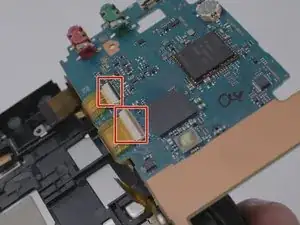

Снимите один U.FL-разъём с помощью лопатки.

С помощью лопатки отсоедините оставшиеся четыре шлейфа.

Эти шлейфы не требуют подъёма защёлки на разъёме, как указано в предыдущих шагах.

Для дополнительных рекомендаций по правильному подключению и отключению разъёмных кабелей обратитесь к руководству iFixit по кабелям-разъёмам здесь.

Шаг 20

Выверните один винт M1.5x2 мм крестовой отвёрткой PH00.

Выверните один грубо-резьбовой винт длиной 5 мм крестовой отвёрткой PH00.

Шаг 21

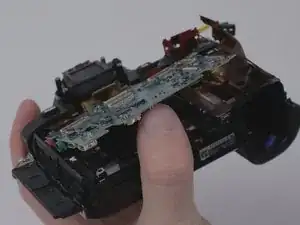

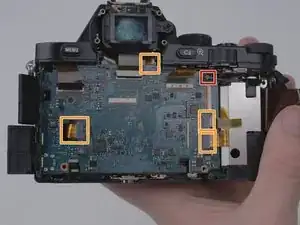

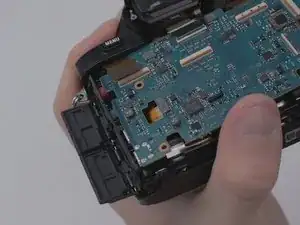

Поднимите материнскую плату из корпуса камеры.

Удобно сначала приподнять правую сторону платы, затем последовательно двигаться вниз по плате. Обязательно аккуратно выйдите платой из её защёлок по оставшейся стороне.

Проявляйте крайнюю осторожность при извлечении материнской платы — она может быть хрупкой, и её повреждение может сделать камеру неисправимой.

Шаг 22

Снимите два видимых ленточных кабеля с помощью пинцета.

Для извлечения ленточных кабелей требуется поднять защёлку на разъёме, чтобы вынуть кабель.

Для дополнительного руководства и советов по правильному подключению и отключению соединительных кабелей обратитесь к руководству iFixit по кабелям-разъёмам здесь.

Шаг 23

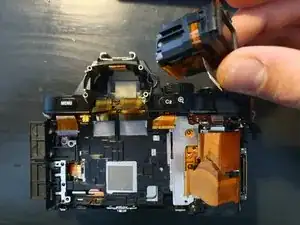

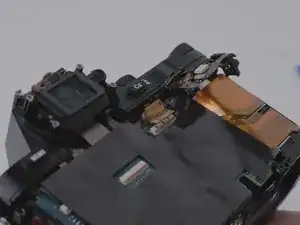

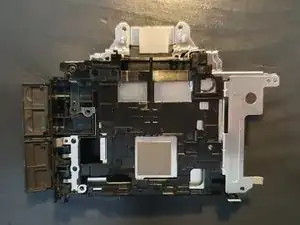

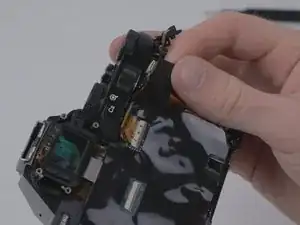

Осторожно вытяните видоискатель из корпуса.

Шаг 24

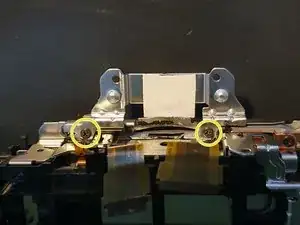

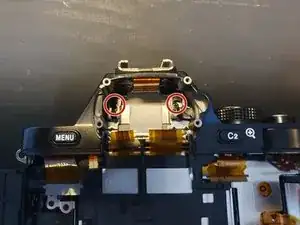

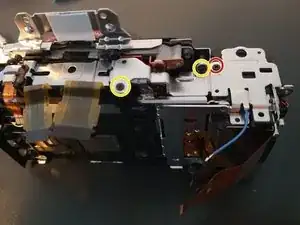

Снимите два винта M1.5×2 мм.

Снимите винт M1.5×4 мм.

Шаг 25

Снимите два винта M1.5×4 мм.

Оттяните рукоятку вперёд.

Шаг 26

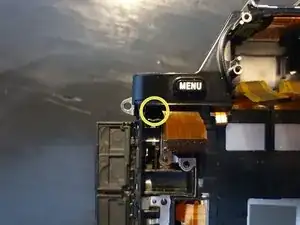

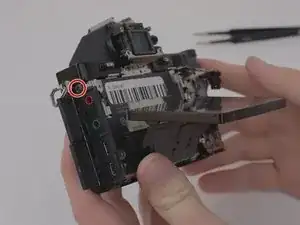

Снимите винт M1.5×4 мм.

Оттяните рукоятку вперёд.

Шаг 27

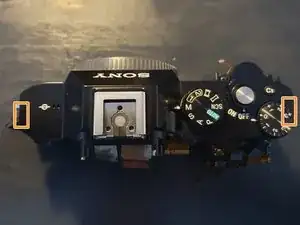

Возьмите верхнюю часть по бокам и аккуратно снимите её в направлении вверх.

Шаг 28

Снимите два самонарезающих винта M1.5×4 мм и винт M1.5×4 мм.

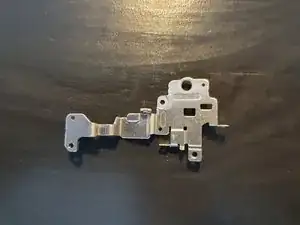

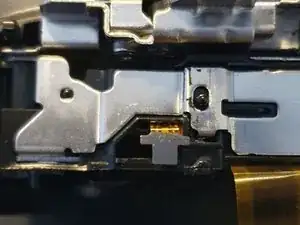

Снимите маленькую металлическую пластину.

Шаг 29

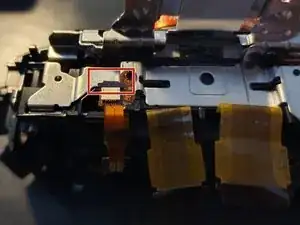

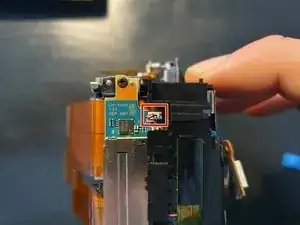

Отсоедините кабель от ленточного разъёма.

Снимите переходной кабель.

Шаг 30

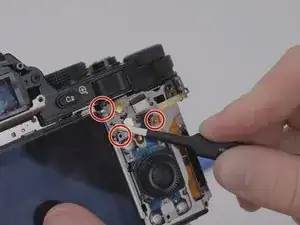

Снимите три самонарезающих винта M1.5×4 мм.

Снимите винт M1.5×4 мм.

Шаг 31

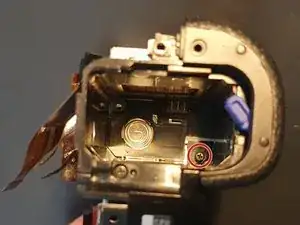

Осторожно снимите заднюю крышку. Обратите внимание на ленточные кабели.

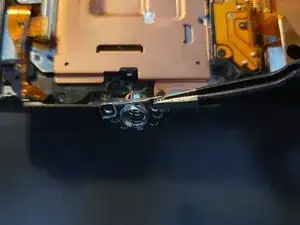

Снимите резьбу для штатива.

Шаг 32

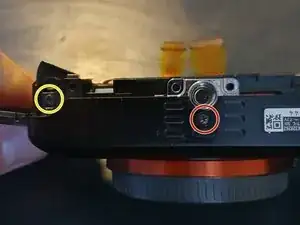

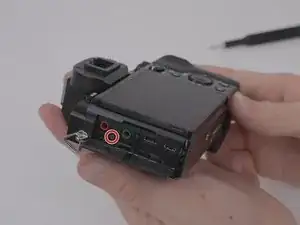

Снимите винт M1.5×2 мм.

Снимите разъём на боковой стороне камеры.

Выньте держатель батареи назад.

Шаг 33

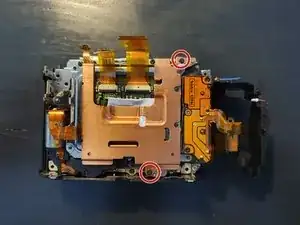

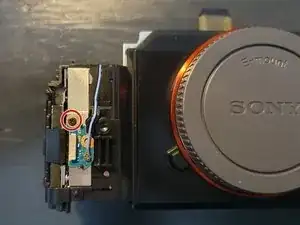

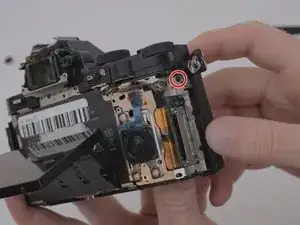

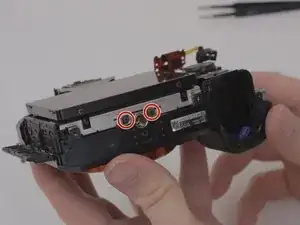

Снимите два винта M1.5×5 мм.

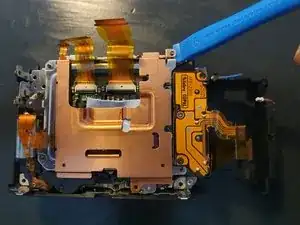

Снимите медную пластину, подняв её с правой стороны.

Шаг 34

Снимите винт M1.5×5 мм.

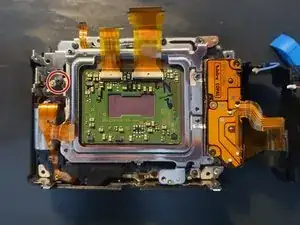

Аккуратно снимите плату сенсора.

Шаг 35

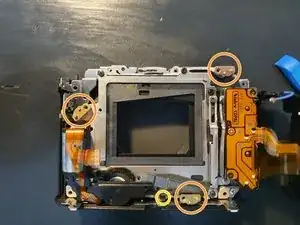

Снимите самонарезающий винт M1.5×5 мм.

Снимите четыре маленькие опорные пластинки.

Снимите переднюю крышку камеры.

Шаг 36

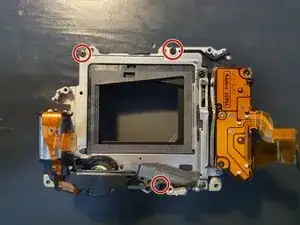

Снимите три винта M1.5×4 мм.

Поднимите узел затвора.

Шаг 37

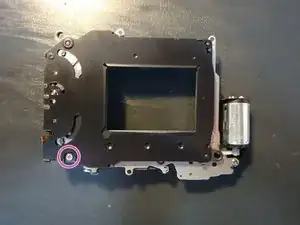

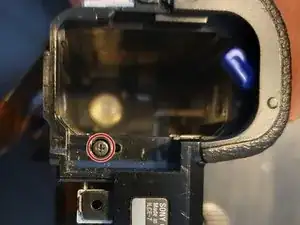

Снимите специальный винт на задней стороне затвора.

Шаг 38

Снимите шторку затвора с привода затвора.

Готово :)

Заключение

Для сборки устройства выполните эти действия в обратном порядке.
