Замена горячего башмака Sony Alpha 99ii

Будьте осторожны с нижним разъёмом.

Моя первая мысль была добраться до горячего башмака, сняв видоискатель. Отключите его перед снятием!! Разъём нужно открыть, сдвинув чёрную часть вверх — принцип виден в видео по a77i. Не тяните разъём наружу, если он не открыт!

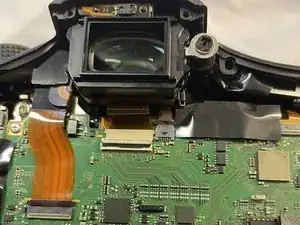

Теперь видоискатель легко вынуть — он приклеен сзади двусторонним скотчем. Коротким рывком снимается — но сначала отключите!

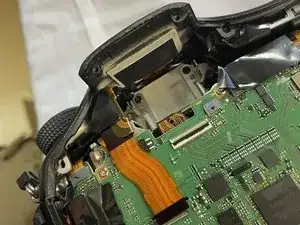

Сверху видна тыльная часть горячего башмака. Благодарю «изобретательных» инженеров Sony, он закреплён винтами изнутри — в старых версиях винты были снаружи, ремонт занял бы 5 минут. Но хорошо, это премиум, так что я попытался починить отсюда.

Угол для отвёртки неудобный, но удалось выкрутить винты горячего башмака, и кабель также оказался отключён.

Разъём находится где-то спереди в верхней части камеры, нет реальной возможности подключить его заново в этом положении!

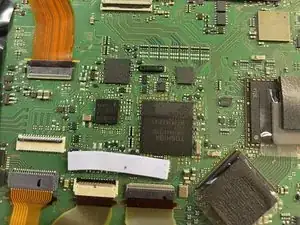

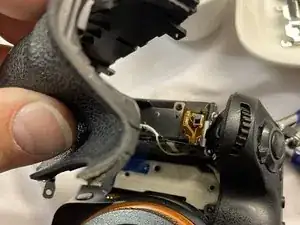

Поэтому я продолжил: разобрал основную плату и открыл корпус справа и слева.

Это было просто, всего несколько винтов и немного прищёлкиваний.

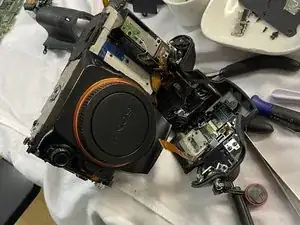

Теперь я нашёл несколько винтов, удерживающих верхнюю часть корпуса.

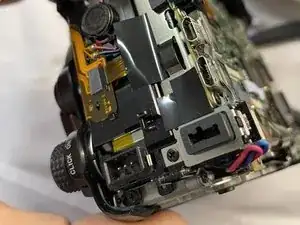

Удалив их, можно открыть верхнюю часть. Я оставил разъёмы на месте, так как было возможно починить горячий башмак и подключить его в таком состоянии.

Я полагаю, просто фиксация горячего башмака не помогла бы. Вспышка также закреплена на люфтящем горячем башмаке через её разъём.

Думаю, движение повредило кабель разъёма или что-то внутри разъёма. Имея аналогичный горячий башмак от a58 — помните мою тренировочную сессию — я решил использовать его.

И сюрприз: он точно такой же, с одинаковой длиной кабеля и разъёмом и т.д. Думаю, эту запасную часть можно найти в сети — похоже, это стандартный компонент.

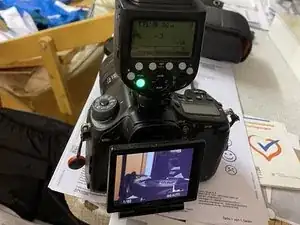

В конце это выглядит так.

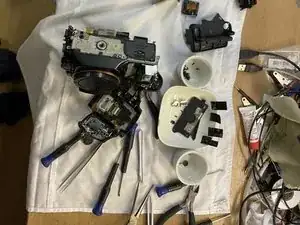

Благодаря множеству фотографий разборки и аккуратной сортировке винтов собрать всё обратно оказалось не так сложно, как ожидалось.

Самое главное: проверьте, что все кабели подключены — проверьте трижды, в конце мы чаще всего забываем один маленький под основной платой и т.п.

Последнее замечание: я не снимаю видео по ремонту и т.п. Но поскольку нет информации о том, как ремонтировать эту отличную камеру, я решил поделиться своим положительным опытом здесь.

Было приятно закручивать все метрические винты в магниевый корпус вместо привычного пластика.

И да, у меня есть опыт такого рода ремонта.

Самая сложная была астро-модификация Sony NEX-6.

Так что это не колдовство, но не делайте этого без базовых навыков для такой деликатной работы. И посмотрите связанное видео по разборке Alpha 77ii заранее — оно даёт много полезных подсказок по отключению кабелей и т.п. Надеюсь, это будет полезно для кого-то, и моя дочь долго будет получать удовольствие от своей камеры.
