Замена микрофона Kodak EasyShare LS743
В данном руководстве описан пошаговый процесс замены микрофона в камере Kodak EasyShare LS743. Перед началом работы извлеките батарейки из устройства.
Внимание: в конце руководства потребуется пайка, чтобы отпаять микрофон. Если Вы не знаете, как паять, или хотите освежить навыки, ознакомьтесь со статьёй Как припаивать и отпаивать соединения.
Шаг 1

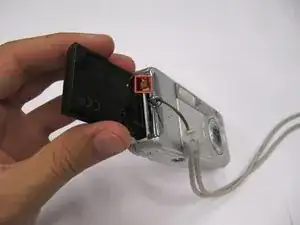

Используя ноготь, откройте крышку отсека батареек.
Шаг 2
Сдвиньте оранжевый фиксатор вбок, чтобы извлечь батарейку.
Извлеките батарейку из отсека.
Шаг 3

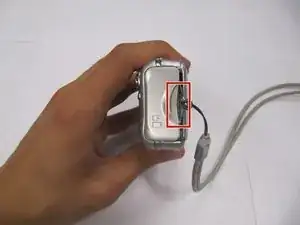

Используя крестовую отвёртку №00, выкрутите два винта длиной 5,39 мм рядом с отсеком батареек.
Снимите металлическую деталь, удерживающую шнурок, затем снимите шнурок.
Шаг 4

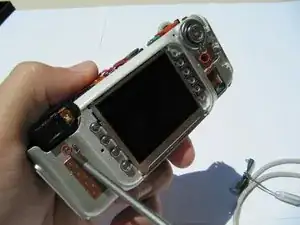

Используя крестовую отвёртку №00, выкрутите семь винтов, расположенных на внешнем корпусе камеры.
Один винт длиной 6,25 мм находится в правом верхнем углу, справа от кнопки «OK».
Четыре винта длиной 4,45 мм расположены в нижней части камеры.
Два винта длиной 2,95 мм расположены слева от камеры, выше USB-порта.
Шаг 5
Осторожно снимите заднюю панель корпуса камеры.
Осторожно снимите переднюю панель корпуса камеры.
Шаг 6

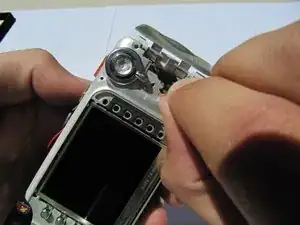

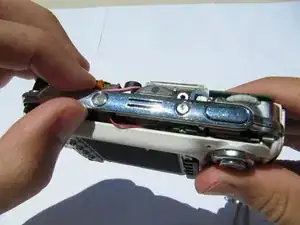

Выкрутите винт верхней панели (1 шт., 4,37 мм).
Шаг 7

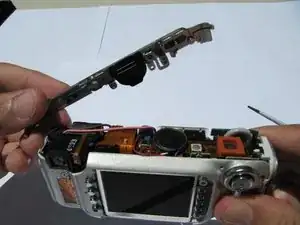

Снимите верхнюю панель.
Шаг 8

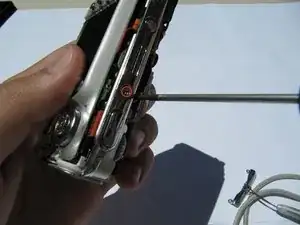

Выкрутите винты задней панели (1 шт. 3,33 мм и 1 шт. 3,40 мм).
Шаг 9

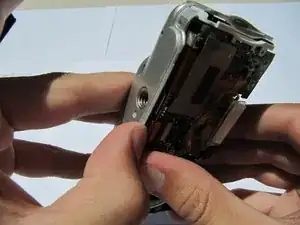

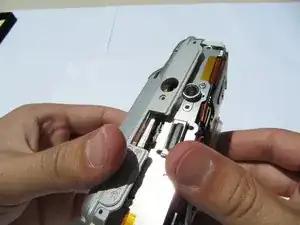

Отделите внутренний корпус от штативного крепления.
Шаг 10

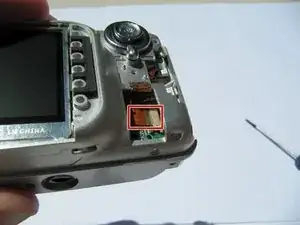

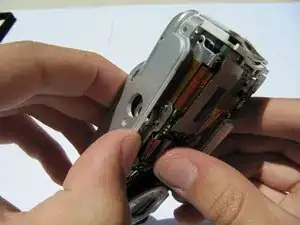

Аккуратно вытяните оранжевую перемычку из платы.
Шаг 11

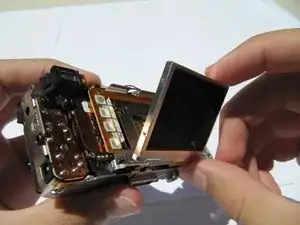

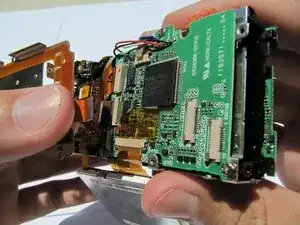

Осторожно отсоедините и переверните панель ЖК-дисплея, чтобы получить доступ к центральной печатной плате.
Шаг 12
Выкрутите винт (1 шт., 3,33 мм) с панели кнопок меню.
Шаг 13

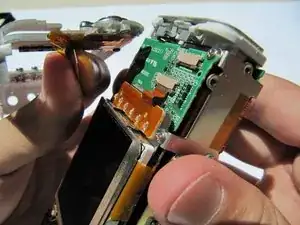

Извлеките вторую оранжевую перемычку из платы и снимите кнопки.
Шаг 14

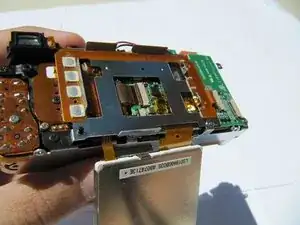

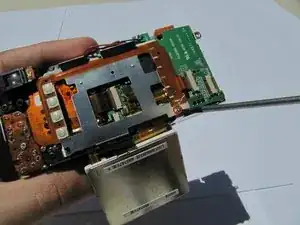

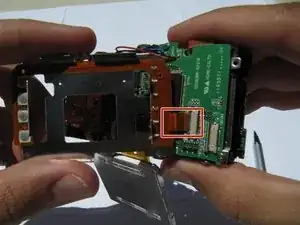

Откройте ЖК-экран, чтобы увидеть два оранжевых ленточных кабеля.

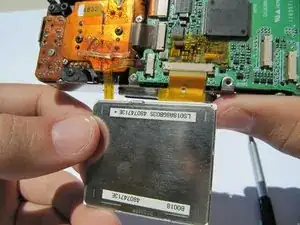

Отсоедините два ленточных кабеля от разъёмов на материнской плате.
Шаг 15

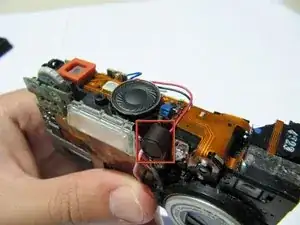

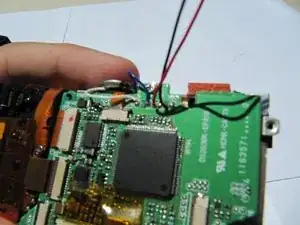

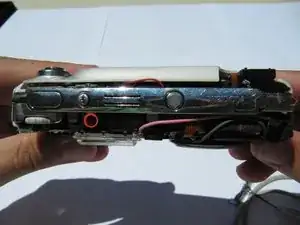

Найдите микрофон на верхней части камеры.
Шаг 16

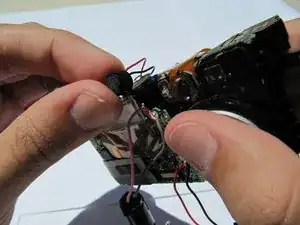

Используя инструмент для вскрытия, аккуратно подденьте микрофон и отсоедините его от камеры.
Заключение
Чтобы собрать устройство, выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
