Замена блока объектива Kodak EasyShare CD82

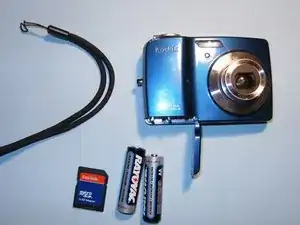

Извлеките батареи и карту памяти из устройства.

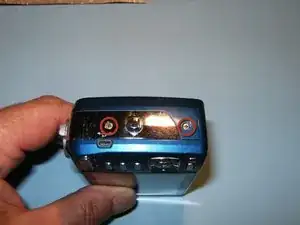

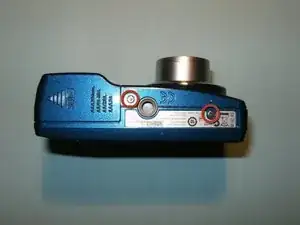

Удалите два винта, расположенные на нижней части камеры.

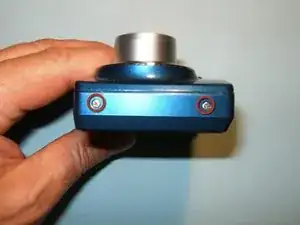

Удалите два винта на боковой панели устройства, слева от объектива.

Удалите два винта на боковой панели устройства, справа от объектива.

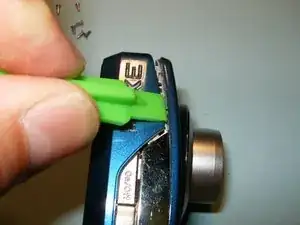

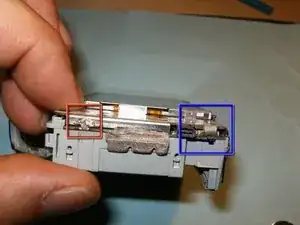

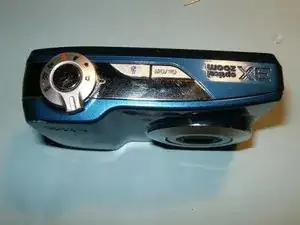

Подденьте корпус по шву, начиная с отсека для батарей.

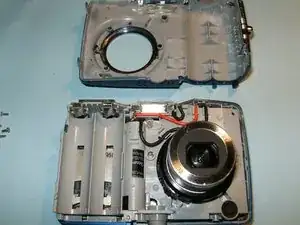

Сначала снимите переднюю часть корпуса с промежуточной рамы.

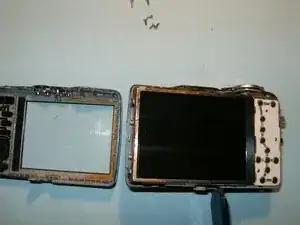

Далее снимите заднюю часть корпуса с промежуточной рамы.

Не вытаскивайте ЖК-экран из устройства после того, как он станет видимым.

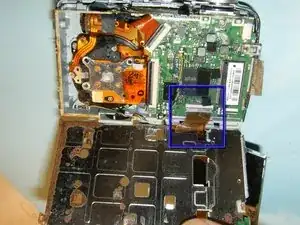

Откиньте ЖК-экран из держателя сверху, чтобы открыть лентовый кабель.

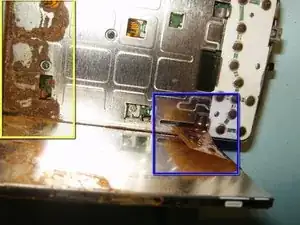

У этой камеры заметны следы повреждения от воды.

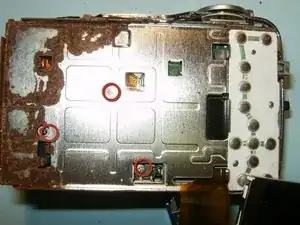

Удалите три винта крепления держателя ЖК-экрана.

Отсоедините держатель ЖК-экрана от разъёма на плате.

Отсоедините плату управления от рамы с правой стороны устройства.

Снимите маленький лентовый кабель, соединяющий плату кнопок с платой управления, маленькими пинцетом или гемостатом.

Удалите винт на верхней правой стороне устройства, крепящий держатель ЖК-экрана к промежуточной раме.

Переместите чёрную защёлку в верхнее положение, чтобы отключить кабель.

Теперь вы сможете вынуть ЖК-экран и его держатель из устройства.

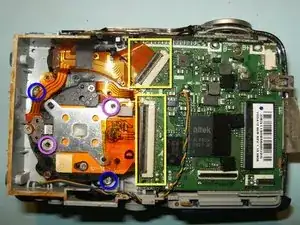

Отогните чёрные защёлки разъёмов в противоположную сторону. Снимите кабель объектива и ПЗС.

Удалите два винта, закрепляющие объектив в промежуточной раме.

Эти винты для ПЗС отсутствуют — были потеряны при предыдущем разборе.

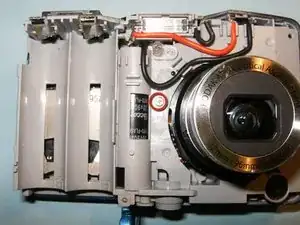

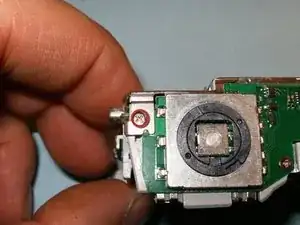

Удалите один винт, фиксирующий объектив в промежуточной раме. Объектив ослабнет.

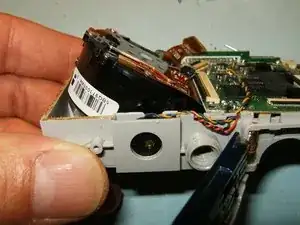

Выдвиньте объектив из рамки под углом и извлеките.

Установите новый объектив так же, как вы его извлекли.

Очистите и соберите камеру обратно.
