Замена объектива Kodak EasyShare LS743

Откройте крышку отсека для батареи ногтем.

Сдвиньте оранжевый защёлку в сторону, чтобы извлечь батарею.

Выньте батарею из отсека для батареи.

Отверткой Phillips #00 отверните два винта 5.39 мм рядом с отсеком для батареи.

Снимите металлическую деталь, удерживающую шнурок, затем снимите шнурок.

Отверткой Phillips #00 отверните семь винтов, расположенных на внешнем корпусе камеры.

Один винт 6.25 мм находится в верхнем правом углу, справа от кнопки «OK».

Четыре винта 4.45 мм находятся внизу камеры.

Два винта 2.95 мм находятся на левой стороне камеры, над портом USB.

Осторожно снимите заднюю крышку корпуса камеры.

Осторожно снимите переднюю крышку корпуса камеры.

Удалите винт верхней панели (1×4.37 мм).

Снимите верхнюю панель.

Удалите винты задней панели (1×3.33 мм и 1×3.40 мм).

Отделите внутренний корпус от крепления штатива.

Осторожно вытащите оранжевую вкладку из платы.

Аккуратно отделите и переверните ЖК-панель, чтобы открыть доступ к центральной плате.

Удалите винт (1×3.33 мм) с панели с меню.

Вытяните вторую оранжевую вкладку из платы и снимите кнопки.

Поднимите ЖК-экран, чтобы открыть две оранжевые ленты.

Отключите два ленточных кабеля от их разъёмов на материнской плате.

Конденсатор может хранить заряд даже при выключенной камере! Не прикасайтесь к нему до безопасного разряда.

Коротко соедините два провода конденсатора парой металлических пинцетов, чтобы разрядить конденсатор. Возможно появление небольшой искры.

Удалите восемь винтов, используя отвертку Phillips #00.

Два винта (4.31 мм) находятся спереди камеры.

Два винта (3.30 мм) расположены внизу камеры.

Это ослабляет крепление штатива внизу.

Четыре винта (3×3.33 мм и 1×4.34 мм) находятся в задней части камеры.

Снимите крепление штатива с нижней части камеры и отложите в сторону.

Подденьте чёрную защёлку наружу, чтобы освободить оранжевый гибкий кабель.

Осторожно отключите оранжевый гибкий кабель.

Паяльники представляют риск ожогов при неправильном обращении.

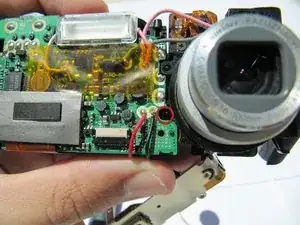

Отпаивайте красный и чёрный провода и удалите их.

Удерживая камеру крепко, аккуратно снимите конденсатор (приклеен), расшатывая его до освобождения.

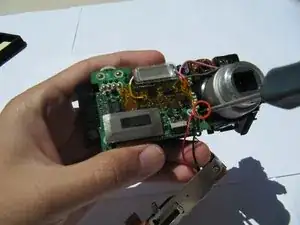

Отпаивайте розовый и чёрный провода и удалите оба.

Удалите винт (1×4.27 мм) с передней части камеры.

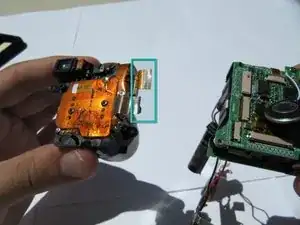

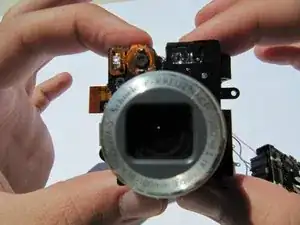

Удалите оранжевые вкладки с задней части камеры, чтобы снять объектив.
