Замена конденсатора Kodak EasyShare LS743

С помощью ногтя откройте крышку батарейного отсека.

Сдвиньте оранжевый фиксатор вбок, чтобы извлечь батарею.

Выньте батарею из гнезда.

Отверткой Phillips #00 отвинтите два винта 5,39 мм рядом с гнездом батареи.

Снимите металлическую деталь, удерживающую шнурок, затем извлеките шнурок.

Отверткой Phillips #00 отвинтите семь винтов, расположенных на внешнем корпусе камеры.

Один винт 6,25 мм находится в правом верхнем углу, справа от кнопки «OK».

Четыре винта 4,45 мм находятся внизу камеры.

Два винта 2,95 мм находятся на левой стороне камеры, над портом USB.

Осторожно снимите заднюю часть корпуса камеры.

Осторожно снимите переднюю часть корпуса камеры.

Конденсатор может накапливать заряд даже при выключенной камере! Не прикасайтесь к нему, пока не разрядите его безопасно.

Кратковременно соедините два вывода конденсатора металлическими пинцетами, чтобы разрядить конденсатор. Может возникнуть небольшая искра.

Отверткой Phillips #00 отвинтите восемь винтов.

Два винта (4,31 мм) находятся на передней части камеры.

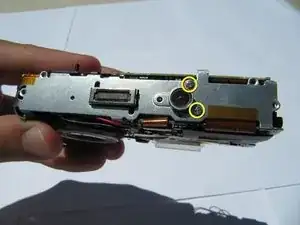

Два винта (3,30 мм) находятся внизу камеры.

Это приведёт к ослаблению крепления для штатива внизу.

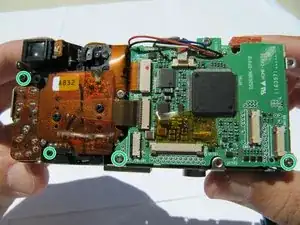

Четыре винта (3 x 3,33 мм и 1 x 4,34 мм) находятся на задней части камеры.

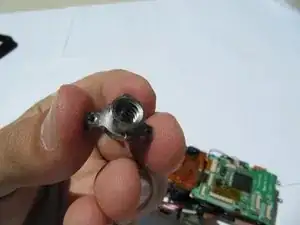

Снимите крепление штатива с нижней части камеры и отложите в сторону.

Слегка потяните чёрный фиксатор наружу, чтобы освободить оранжевый гибкий кабель.

Осторожно отключите оранжевый гибкий кабель.

Паяльные фены и паяльники представляют риск ожогов при неправильном обращении.

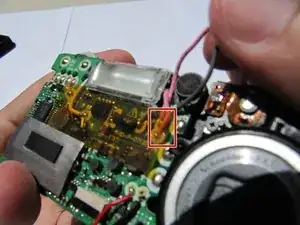

Отпаять красный и чёрный провода и удалить их.

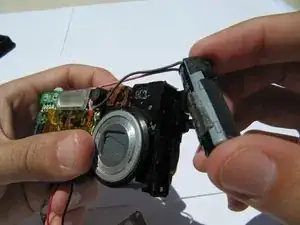

Крепко держите камеру и аккуратно извлеките конденсатор (прикреплённый на клей), покачивая его, чтобы ослабить.

Отпаять розовый и чёрный провода и удалить оба.
