Замена внешней линзы Polaroid Now Gen 3

Если у Вас осталась плёнка, сделайте несколько фотографий! Затем извлеките кассету. Разборка откроет доступ к оставшейся в камере плёнке.

Прежде чем начать:

Отключите питание и полностью выключите камеру.

Наденьте крышку объектива, чтобы не поцарапать линзу во время разборки.

На протяжении всего руководства направленные слова (передняя, задняя, левая, правая) даются с позиции использования камеры — то есть когда объектив обращён от Вас.

Удерживайте защёлку на левой стороне камеры и откройте крышку отсека плёнки.

Во время ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

Используйте крестовую отвёртку, чтобы вынуть винт длиной 5,9 мм, крепящий заднюю панель.

Винт скрыт внутри камеры на заднем краю — возможно, потребуется фонарик, чтобы его увидеть, а также тонкая отвёртка с длинным стержнем, чтобы до него дотянуться.

Будьте осторожны при вынимании отвёртки, винт может легко упасть внутрь камеры. Если это случилось, держите камеру над рабочей поверхностью и осторожно встряхните, чтобы винт выпал.

Вставьте плоский край монтажной лопатки в зазор между передней и задней панелями, чуть выше порта USB‑C на правом краю.

Используйте лопатку, чтобы отжать заднюю панель от передней.

Держите вставленный край лопатки, направленным к задней панели при разделении. Это помогает освободить тугие пластиковые защёлки, удерживающие панели вместе.

Вы должны почувствовать и услышать отчётливые «щёлчки», когда защёлки освободятся. Если нет — попробуйте снова, может потребоваться несколько попыток.

Проведите лопаткой по верхнему правому углу и вдоль верхнего края, чтобы освободить защёлки.

Продолжайте вести лопатку вдоль верхнего края, вокруг верхнего левого угла и вниз по левому краю, чтобы освободить защёлки. Остановитесь, когда дойдёте до защёлки крышки отсека плёнки.

Осторожно переверните камеру, следя за тем, чтобы никакие защёлки снова не зацепились.

Не забывайте держать вставленный край лопатки, направленным к задней панели.

Вставьте монтажную лопатку в зазор рядом с портом USB‑C и проведите её вокруг угла и вдоль нижнего края, чтобы освободить оставшиеся защёлки.

Снятие задней панели на следующем шаге откроет зеркало камеры. Будьте осторожны, чтобы не испачкать его и не допустить попадания мусора. Если это произошло — используйте безворсовую ткань, чтобы аккуратно протереть зеркало.

Осторожно снимите заднюю панель с основного корпуса камеры.

Панель должна сойти легко. Если нет — проверьте, не защёлнулись ли снова защёлки, и используйте монтажную лопатку, чтобы освободить их.

При сборке:

Плотно прижмите панель к основному корпусу, чтобы все защёлки зафиксировались.

Вы должны почувствовать и услышать отчётливые «щёлчки», когда защёлки встанут на место.

Проверьте шов панели и убедитесь, что нет зазоров. Если они есть — сильно прижмите панели, чтобы защёлка у зазора вошла в зацепление.

Конденсатор в Вашей камере удерживает электрический заряд и может нанести потенциально опасный электрический удар, если прикасаться к платам неправильно.

Чтобы снизить риск, избегайте касания плат, проводов и других обнажённых компонентов пальцами или металлическими инструментами. Рассмотрите возможность использования резиновых перчаток при работе рядом с платой.

Пальцами снимите кусочек скотча, фиксирующий батарею и её кабели (внизу от видоискателя).

Отложите этот кусочек скотча — он понадобится при сборке.

Отключение кабеля суб‑платы облегчает удаление батареи и предотвращает случайное повреждение кабеля или его деликатного разъёма.

С помощью лопатки поднимите запирающую крышку на ZIF‑разъёме суб‑платы ZIF connector.

Пинцетом или пальцами аккуратно вытяните кабель прямо из гнезда.

Осторожно выдвиньте аккумулятор из его пластикового корпуса.

Не пытайтесь полностью извлечь аккумулятор пока — он всё ещё соединён тонким кабелем.

Крепко возьмитесь одной рукой за больший конец пластикового разъёма аккумулятора, а другой — за кабель аккумулятора; держите кабель как можно ближе к разъёму.

Тяните кабель аккумулятора прямо от разъёма, чтобы отсоединить его.

Будьте очень осторожны, чтобы не растянуть кабели.

Снимите аккумулятор.

Переверните камеру так, чтобы нижняя часть была обращена кверху.

Отвинтите крестовой отвёрткой два крепёжных винта петли дверцы плёнки длиной 3 мм (по одному с каждой стороны камеры).

Откройте дверцу отсека плёнки и поместите в отсек чистую ткань.

Это не позволит дверце защёлкнуться заново при отсоединении петель.

Маленькие пластиковые втулки внутри петель дверцы плёнки легко могут отвалиться на этом шаге. Не потеряйте их — они понадобятся при сборке.

Используйте плоский конец лопатки, чтобы отжать одну из петель дверцы плёнки от корпуса камеры и снять её с штыря.

Повторите процедуру для отсоединения другой петли.

Держите дверцу плёнки неподвижно, чтобы уже отсоединённая петля не соскользнула обратно на место.

Проверьте, не остались ли маленькие пластиковые втулки петель на их штырях.

Если остались — снимите их и отложите в сторону.

Поднимите дверцу плёнки и снимите её.

На этом этапе можно убрать ткань из отсека дверцы плёнки.

При сборке:

Убедитесь, что в петлях дверцы установлены втулки. Для установки вдавите втулки в петли дверцы широким концом внутрь.

Зацепите одну из петель за её штырь, затем вставьте вторую петлю на место до щелчка.

Переверните камеру и расположите её так, чтобы объектив был обращён от Вас.

Крестовой отвёрткой отвинтите три винта, фиксирующие переднюю крышку:

Два винта длиной 5,9 мм, скрытые в углублениях слева и справа (один рядом с отсеком батареи и один в вырезе на основной плате)

Возможно, понадобится фонарик, чтобы увидеть винты, а также узкая длинная отвёртка с тонким жалом, чтобы добраться до винта в вырезе основной платы.

Один винт длиной 5,4 мм на верхнем крае основной платы

Пластиковые защёлки слабо фиксируют верхнюю и нижнюю кромки передней крышки.

Держа правую сторону камеры вверх, удерживайте основной корпус камеры в одной руке, а переднюю крышку — в другой.

Держать камеру правой стороной вверх помогает предотвратить выпадение белой пластиковой шестерни при снятии крышки.

Аккуратно сожмите стороны передней крышки, чтобы освободить защёлки, и снимите крышку с корпуса камеры.

Снимите металлический рычаг дверцы плёнки и большую белую шестерню с правой стороны камеры и отложите их — они понадобятся при сборке.

Снятие этих деталей сейчас предотвращает их выпадение во время работы с камерой.

При сборке следуйте этому руководству, чтобы установить рычаг дверцы плёнки и правую шестерню.

Используйте лопаткu, чтобы приподнять запирающую откидную планку на ZIF‑разъёме кабеля датчика света (ZIF‑разъём) (кабель прикреплён к наружному объективу).

Пинцетом аккуратно тяните кабель прямо из его гнезда.

У наружного объектива три защёлки — сверху, слева и снизу.

Поднимите верхнюю защёлку пальцем и потяните её к передней части камеры, пока она не отсоединится.

Используйте лопатку, чтобы аккуратно поджать внутренний объектив вверх и отвести в сторону, чтобы получить доступ к нижней защёлке наружного объектива.

Внутренние объективы должны защёлкнуться вверх и оставаться в этом положении самостоятельно.

Нижняя защёлка на внешней линзе частично скрыта. Возможно, потребуется фонарик, чтобы её увидеть.

Используйте лопатку, чтобы сдвинуть нижнюю защёлку вниз и от камеры, пока она не отщёлкнется.

Не нажимайте слишком сильно, иначе защёлка может сломаться. Если возникают трудности, переставьте лопатку и попробуйте снова.

Снимите внешнюю линзу.

После освобождения верхней и нижней защёлок внешняя линза выходит легко — освобождать левую защёлку не требуется.

При сборке:

Расположив кабель вдоль нижнего края, нажмите внешнюю линзу на внутреннюю, пока она не защёлкнётся.

Используйте две вкладки вдоль верхнего края, чтобы убедиться, что линза правильно выровнена.

Убедитесь, что больший вырез на кабеле налезает на направляющий штифт.

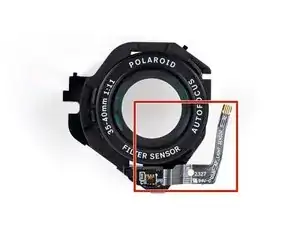

Проверьте, установлена ли на вашей запасной линзе датчик освещённости.

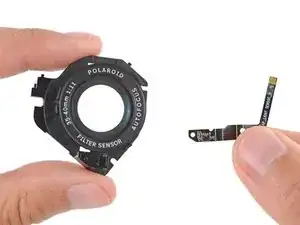

Если нет, аккуратно снимите его с оригинальной линзы и перенесите на новую.

Кабель слегка приклеен и должен легко отделяться.
