Замена задней крышки Contour Roam2

Используя крестовую отвёртку (PH000), найдите и выкрутите винт длиной 4,45 мм (0,175 дюйма), расположенный рядом с обозначением 180 градусов на металлическом кольце.

Винты в камере очень маленькие и могут легко слизаться. При выкручивании винтов прикладывайте постоянное усилие.

Поверните металлическое кольцо против часовой стрелки до полного снятия.

Используя крестовую отвёртку (PH000), выкрутите два винта длиной 4,46 мм (0,175 дюйма), расположенных с каждой стороны в задней части камеры.

Возьмитесь за камеру с обеих сторон и сдвиньте внешний корпус вперёд до полного снятия.

Извлеките ползунок записи.

Ползунок записи должен легко извлекаться независимо от положения (вперёд или назад).

Используя крестовую отвёртку (PH000), выкрутите два винта длиной 3,82 мм (0,150 дюйма), расположенных внизу кронштейна крепления рядом с резьбой для штатива.

Винты в камере очень маленькие и могут легко слизаться. При выкручивании винтов прикладывайте постоянное усилие.

Откройте заднюю крышку, ухватив её большим и указательным пальцами с боковых сторон, и потяните вверх.

Используя большой палец, отогните боковые стороны кронштейна крепления наружу.

Это ослабит кронштейн крепления для снятия на следующем шаге.

Боковые стороны могут быть трудны для отгибания. Использование плоского инструмента, например металлической лопатки, может помочь, если не хватает усилия пальца.

Снимите и замените кронштейн крепления.

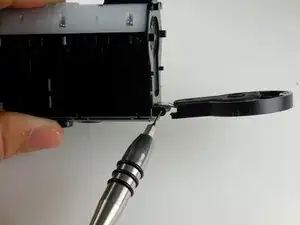

Используя скрепку или инструмент для извлечения SIM-карты размером 0,8, вытолкните металлическую планку из пружины, расположенной в нижней части задней крышки.

После извлечения металлической планки пружина ослабнет и может выпасть самостоятельно.

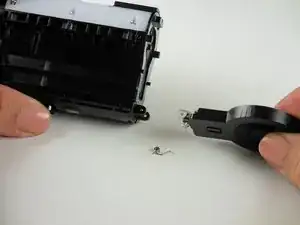

Снимите и замените заднюю крышку.

Крышка должна легко сниматься при оттягивании от основного корпуса камеры.

При оттягивании крышки пружина может выпасть самостоятельно.
